von Fremdsensoren entnehmen Sie der folgenden Übersicht:

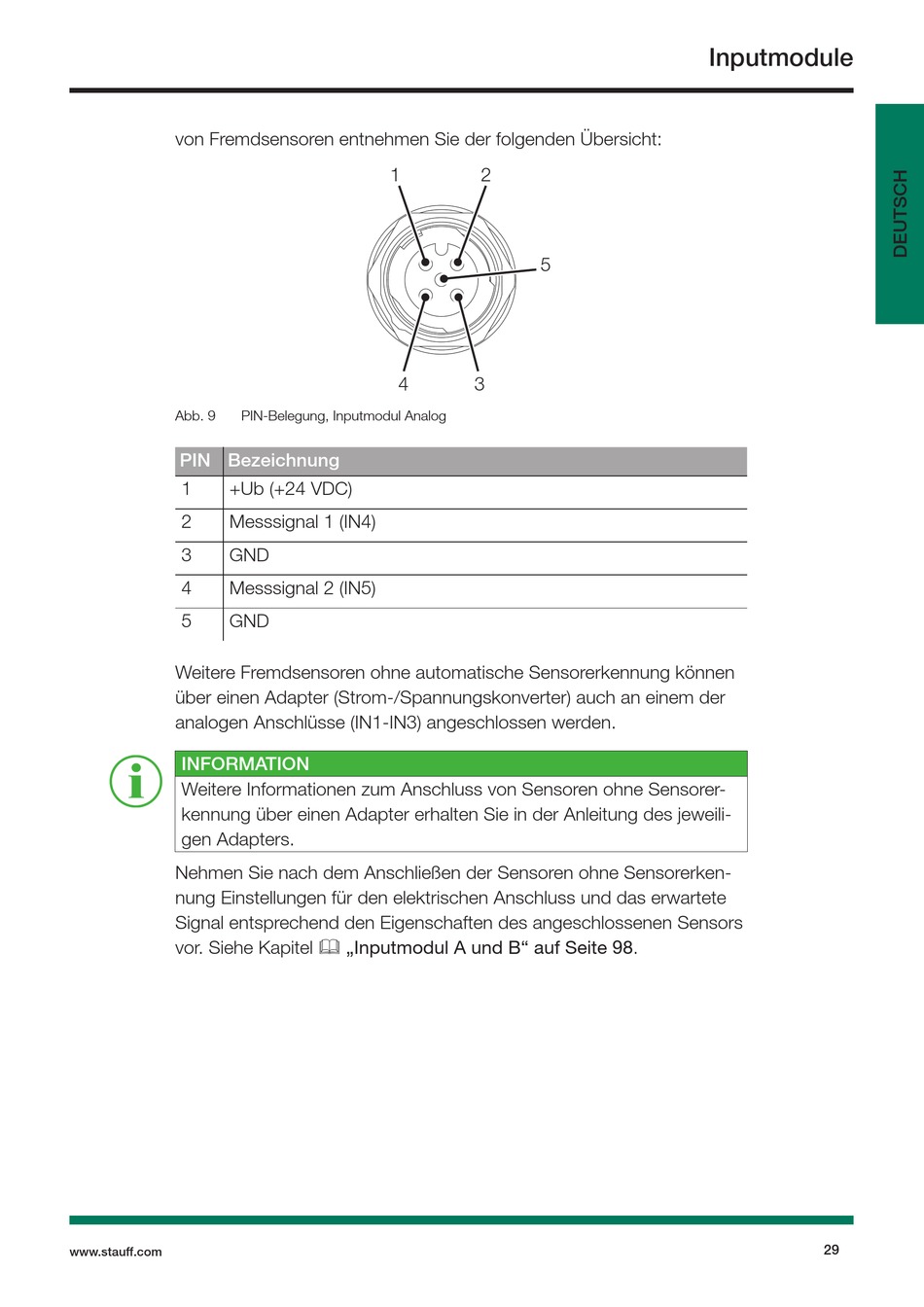

Abb. 9
PIN-Belegung, Inputmodul Analog
PIN Bezeichnung
1
+Ub (+24 VDC)
2
Messsignal 1 (IN4)
3
GND
4
Messsignal 2 (IN5)
5
GND
Weitere Fremdsensoren ohne automatische Sensorerkennung können
über einen Adapter (Strom-/Spannungskonverter) auch an einem der
analogen Anschlüsse (IN1-IN3) angeschlossen werden.
INFORMATION
Weitere Informationen zum Anschluss von Sensoren ohne Sensorer-
kennung über einen Adapter erhalten Sie in der Anleitung des jeweili-
gen Adapters.
Nehmen Sie nach dem Anschließen der Sensoren ohne Sensorerken-
nung Einstellungen für den elektrischen Anschluss und das erwartete
Signal entsprechend den Eigenschaften des angeschlossenen Sensors
vor. Siehe Kapitel & „Inputmodul A und B" auf Seite 98.
www.stauff.com
1
2
5
4
3
Inputmodule
29
