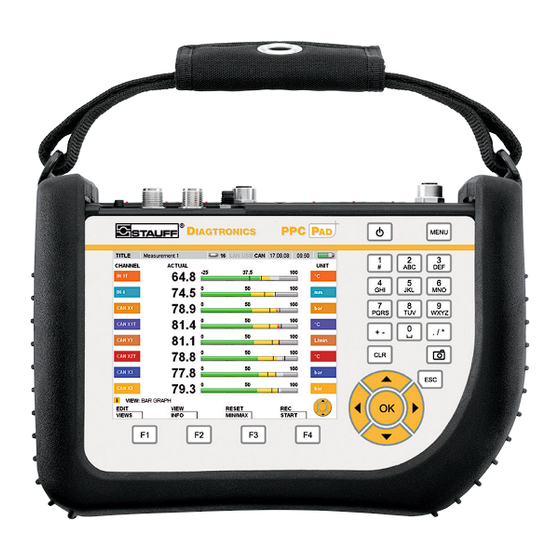

STAUFF PPC-Pad Kurzanleitung
  1. Anleitungen
  2. Marken
  3. STAUFF Anleitungen
  4. Messgeräte
  5. PPC-Pad
  6. Kurzanleitung

STAUFF PPC-Pad Kurzanleitung

Vorschau ausblenden
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1

Inhaltsverzeichnis

Inhaltsverzeichnis
loading

Verwandte Anleitungen für STAUFF PPC-Pad

Inhaltszusammenfassung für STAUFF PPC-Pad

  • Seite 3 Hinweise Diese Kurzanleitung zeigt Ihnen die ersten Bedienschritte am Messgerät und den An- schluss von Analog- und CAN-Sensoren sowie die wenigen Schritte einer einfachen Start/ Stopp-Messung. Diese Kurzanleitung stellt nur einen Auszug aus der Bedienungsanleitung des Mess- geräts dar. Bitte lesen Sie vor der Inbetriebnahme des Messgerätes sorgfältig die Bedienungsanleitung.

  • Seite 4: Schnellstart - Messung Für Sensoren Mit Sensorkennung

    Schnellstart – Messung für Sensoren mit Sensorkennung ACHTUNG Die Kunststoffkappen dienen dem Staub- und Spritzwasserschutz. Stecken Sie die Kunststoffkappen immer auf die nicht benutzten Anschlüsse. Anschluss von Analogsensoren (Schutzklasse der Messkette: IP54) Haben Sie das Messgerät mit einem Input-Modul erworben, schließen Sie die Analogsen- soren mit Sensorkennung wie dargestellt an den Analogeingängen IN1 bis IN3 an.
  • Seite 5 Schnellstart – Messung für Sensoren mit Sensorkennung Anschluss von CAN-Sensoren (Schutzklasse der Messkette: IP64) A Netzteilanschluss C Anschlusskabel E Abschlusswiderstand B Anschlüsse für CAN-Bus D Y-Verteiler F CAN-Sensor Sensoren (CAN X, CAN Y) An jedem Anschluss für CAN-Bus Sensoren (CAN X, CAN Y) können über die Busleitung bis zu acht CAN-Sensoren angeschlossen werden.

  • Seite 6: Tasten Und Funktionen

    Tasten und Funktionen Element Beschreibung Gerät ein-/ausschalten Hauptmenü (Grundeinstellungen) Eingabetasten für Zahlen, Zeichen und Sonderzeichen Kopie der aktuellen Bildschirmanzeige als Grafik speichern Navigationstasten Funktionstasten...
  • Seite 7 Tasten und Funktionen Tasten Funktion Pfeiltasten zum Verschieben der blauen Markierung zu anderen Feldern, für die Auswahl in einem Auswahlmenü oder das Scrollen zu anderen Kanälen. Das Piktogramm der Navigationstasten auf dem Display zeigt die aktuell verwend- baren Pfeiltasten an. OK-Taste für die Auswahl oder die Bestätigung einer Auswahl.
  • Seite 8 Start/Stopp-Messung Einschalten des Geräts. Warten Sie einige Sekunden, bis das Fenster erscheint. Angezeigt werden die aktuellen Werte der angeschlossenen Sensoren. Die Werte werden laufend aktualisiert. Aufrufen der Start/Stopp-Messung. Zwei Sekunden lang drücken.
  • Seite 9 Start/Stopp–Messung Starten der Messung. NUMERIC(8) [NUMERISCH(8)] Die laufende Messung wird durch das Blinken von REC in der Informations- zeile angezeigt. Alternative Display-Darstellungen: NUMERIC(4) BAR GRAPH GAUGE CURVE GRAPH [NUMERISCH(4)] [BALKENDIA- [ZEIGERINSTRU- [KURVENDIA- GRAMM] MENT] GRAMM]...

  • Seite 10: Schnellstart - Speichern Der Messung

    Schnellstart – Speichern der Messung Speichern der Messergebnisse. Wählen Sie im Auswahlmenü unter DEVICE [GERÄT] ein Speichermedium aus. Tragen Sie unter FILENAME [DATEINAME] den gewünschten Dateinamen ein. Der Name darf maximal 16 Zeichen lang sein. Wählen Sie NOTE [NOTIZ], wenn Sie der Datei eine Notiz beifü- gen möchten.

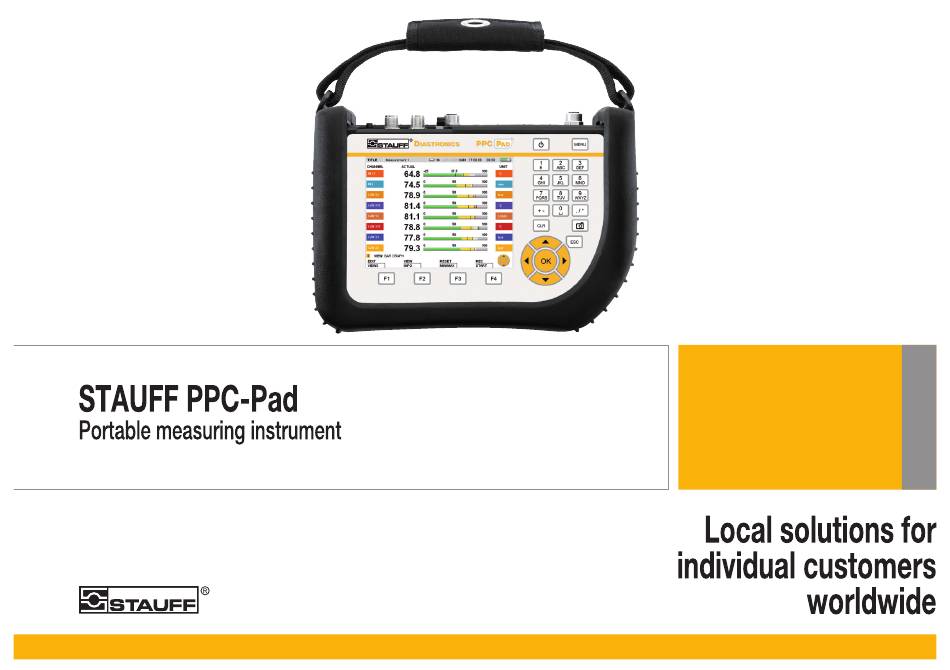

  • Seite 44 Kurzanleitung PPC-Pad Quick Guide PPC-Pad Guide rapide PPC-Pad Guida rapida PPC-Pad Guía rápida PPC-Pad Walter Stauffenberg GmbH & Co. KG Postfach 1745 • D-58777 Werdohl Im Ehrenfeld 4 • D-58791 Werdohl Tel.: +49 23 92 916–0 Fax: +49 23 92 2505 sales@stauff.com...
