3.3
Anschlüsse

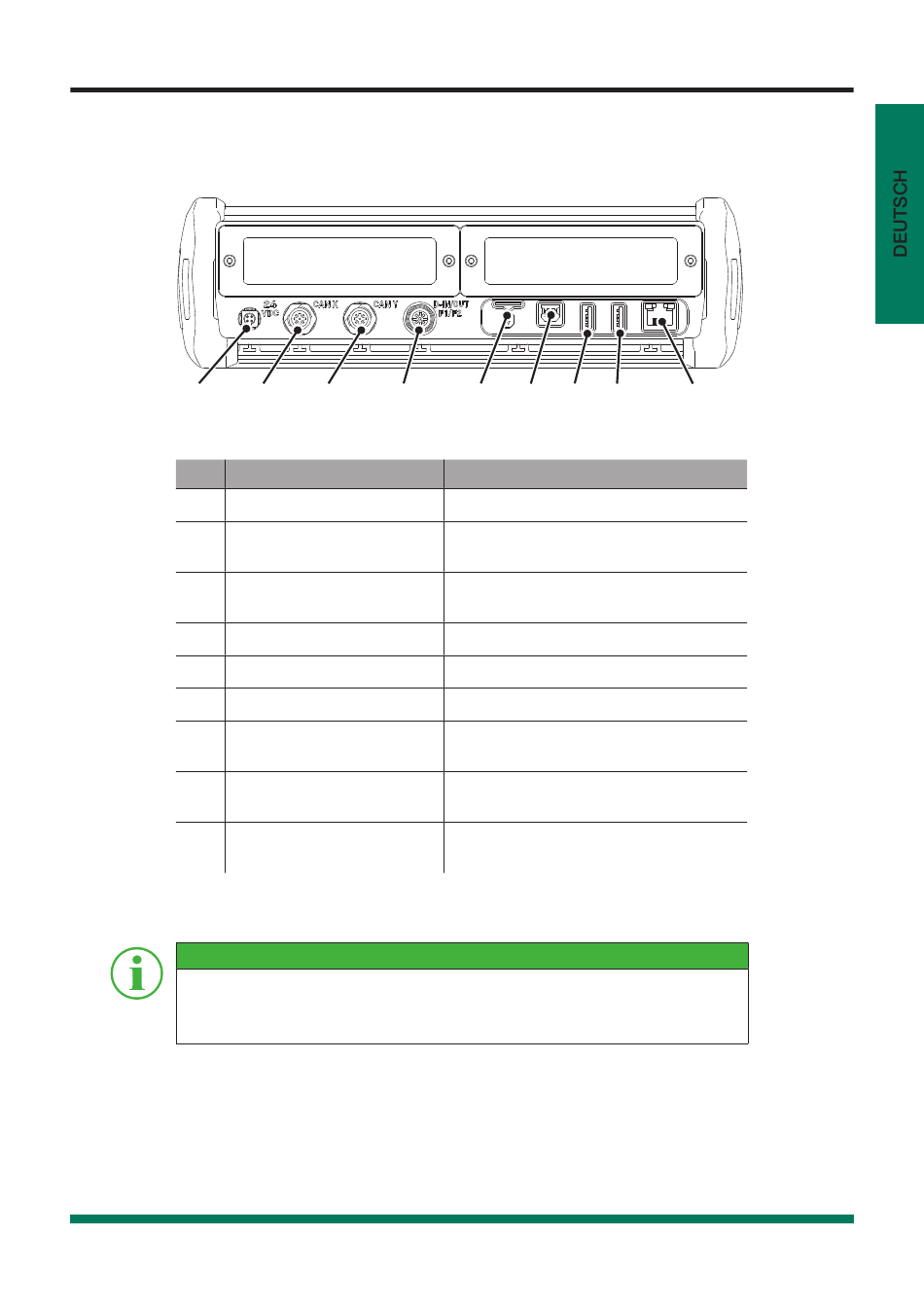

Die Abbildung zeigt Ihnen die Anschlüsse des Geräts an:
1
Abb. 3
Anschlüsse
Pos. Bezeichnung
1
Netzanschluss (24V
2
CAN-Bus (CAN X)
3
CAN-Bus (CAN Y)
4
D-IN/D-OUT F1/F2
5
Einschub für SIM-Karte
6
USB-Anschluss (Device)
7
USB-Anschluss (Host 1)
8
USB-Anschluss (Host 2)
9
LAN-Anschluss
Weitere Informationen zu den Sensoranschlüssen erhalten
Sie in den folgenden Kapiteln.
INFORMATION
Schließen Sie das Gerät zur Übertragung von Daten zur PPC-Analyze
nicht parallel über den LAN- und den USB-Anschluss an. Somit ver-
meiden Sie das Auftreten von Störungen.
www.stauff.com
2
3
4
)
DC
Aufbau und Funktion
5
6
7
8
Beschreibung
Zur Verbindung mit dem Netzgerät
Zum Anschluss von CAN-Bus-
Sensoren
Zum Anschluss von CAN-Bus-
Sensoren
Zum Anschluss von Sensoren
Steckplatz für eine SIM-Karte
Zum Anschluss an einen PC
Zum Anschluss eines Massen-
speichers
Zum Anschluss eines Massen-
speichers
Zum Anschluss eines Netzwerk-
kabels
9
