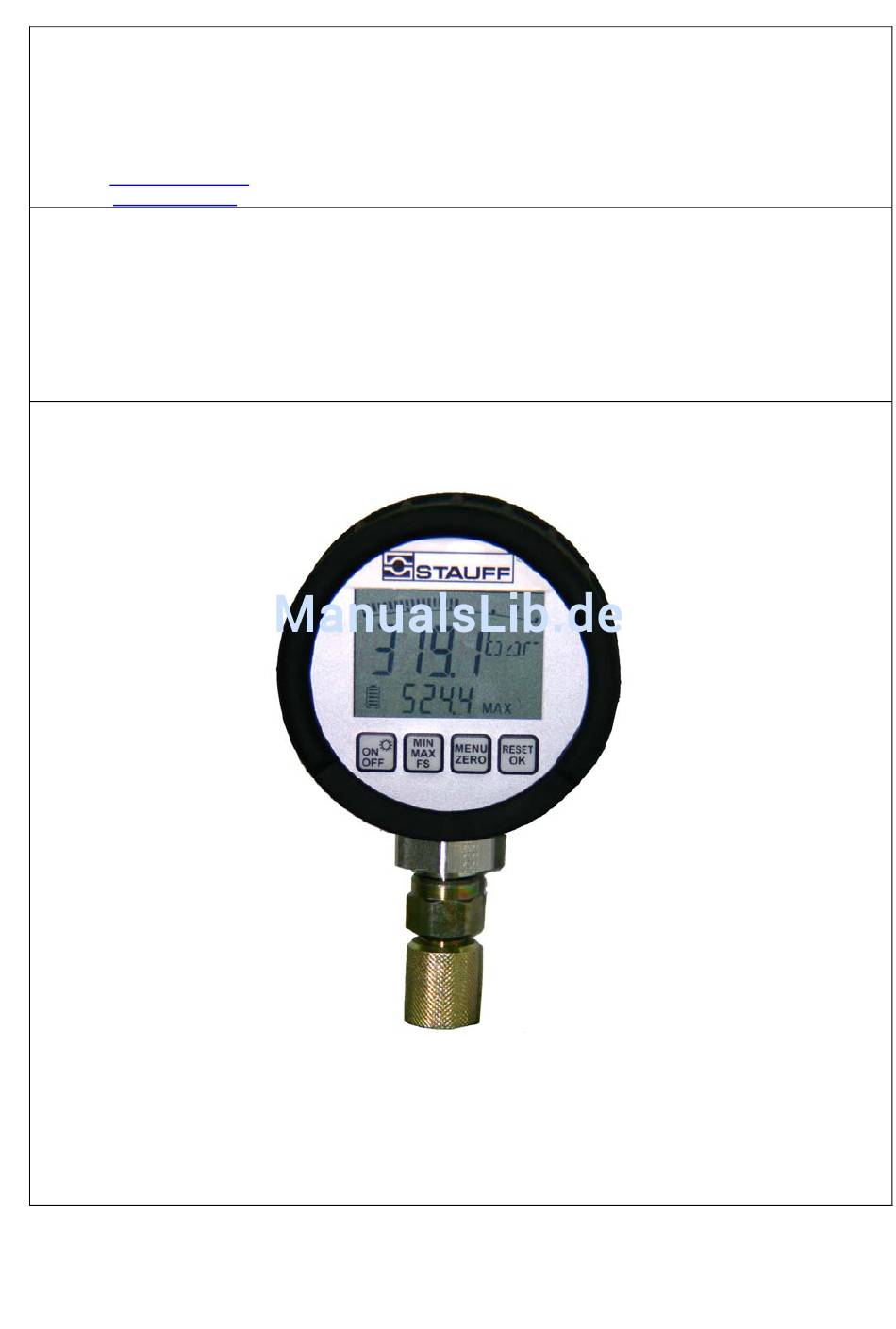

- Seite 1 WALTER STAUFFENBERG GMBH & CO.KG Im Ehrenfeld 4 D-58791 Werdohl Postfach 1745 D-58777 Werdohl Deutschland Tel.: +49 (0) 2392 / 916-0 Fax: +49 (0) 2392 / 2505 E-Mail: sales@stauff.com Internet: www.stauff.com Bedienungsanleitung SPG-DIGI Vor Inbetriebnahme bitte sorgfältig lesen!
-
Seite 2: Inhaltsverzeichnis
Batteriewechsel........................2 Funktionen und Tasten......................3 Anzeigemodus ......................... 4 Menu-Funktionen ......................4 Anschluss an die Hydraulik ....................5 Bedienung des SPG-DIGI ....................6 Einschalten (ON)......................6 Ausschalten (OFF) ......................7 Beleuchtung einschalten ....................7 MIN-/MAX-Anzeige ......................7 FS FullScale Anzeige....................... 7 Löschen der MIN/MAX-Werte .................. -
Seite 3: Einführung
Mit einer Abtastrate von 10 ms (100 Messwerte/s) werden dynamische Druckspitzen gemessen. Der MIN-/MAX-Speicher wird permanent aktualisiert und überschrieben. 1.1 Sicherheitshinweise/Produktauswahl Die ordnungsgemäße Funktion des SPG-DIGI wird ausschließlich bei Einhaltung der in dieser Bedienungsanleitung dargestellten Spezifikationen gewährleistet. Dies gilt insbesondere für die Einhaltung des zulässigen Messbereichsendwertes sowie des zulässigen Temperaturbereiches. -
Seite 4: Inbetriebnahme
2 Inbetriebnahme Der SPG-DIGI wird werkseitig mit eingebauten Batterien ausgeliefert. Nach dem Einschalten ist das Gerät betriebsbereit. Achtung! 2.1 Batteriewechsel Zum Auswechseln der Batterien das Gerät ausschalten. Öffnen Sie das Batteriefach. Setzen Sie die neuen Batterien gemäß Abbildung ein. Achten Sie auf die Polarität der Batterie. -
Seite 5: Funktionen Und Tasten

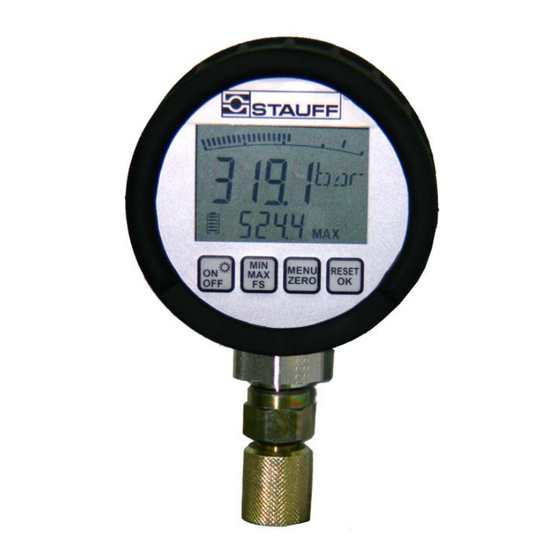

3 Funktionen und Tasten Anzeige • 4 ½ stellige LCD mit Hintergrundbeleuchtung • Anzeige der Messwerte und Menuefunktionen „bar-graph“ mit Peak & Hold Funktion Istwertanzeige (15mm) MIN/MAX oder FullScale (FS) (8 mm) Batterie Status Tasten MENU RESET ZERO Taste Funktion ON /OFF Gerät ein/ -ausschalten 2 s drücken. -
Seite 6: Anzeigemodus
3.1 Anzeigemodus Im Anzeigemodus wird der aktuelle Druck (IST) abgelesen. In der IST-Anzeige wird der Messwert mit entsprechender Einheit dargestellt. MIN-, MAX- oder FS-Wert werden im unteren Display angezeigt. Anzeige Beschreibung bar-graph Zeigt den aktuellen Druck grafisch durch einen bar-graph an. Eine Druckspitze wird in Form eines Pixel (Strich) angezeigt. -
Seite 7: Anschluss An Die Hydraulik
4 Anschluss an die Hydraulik Gemäß den verschiedenen Versionen (bar/PSI) wird der SPG-DIGI mit G1/4 (BSPP) oder 7/16-20 UNF Außengewinde ausgeliefert. Hierzu sind verschiedene Adapter verfügbar. Adapter nicht montieren, wenn der SPG-DIGI druckbeaufschlagt ist Anschluss Adapterbezeichnung G1/4 auf M16x2 SDA20-G1/4... -
Seite 8: Bedienung Des Spg-Digi
5 Bedienung des SPG-DIGI 5.1 Einschalten (ON) Durchführen des Selbsttests drücken MIN FS Anzeige des Messbereichs (FS) Einheit (bar) SPG-DIGI-...-B Einheit (PSI) SPG-DIGI-...-U Auto Power Off Funktion aktiv. Automatische Abschaltung nach 5 min. Diese Funktion kann im MENU geändert werden. -
Seite 9: Ausschalten (Off)
5.6 Löschen der MIN/MAX-Werte RESET MIN/MAX- Werte werden gelöscht OFL-Anzeige Der gemessene Druck ist außerhalb des Messbereiches FS (bei ca. 20% Überlast vom Skalenendwert). Erscheint diese Anzeige auch im drucklosen Zustand, nehmen Sie bitte Kontakt mit Ihrer nächstgelegenen STAUFF-Vertretung auf. Seite 7... -
Seite 10: Nullpunktkorrektur (Zero)
5.8 Nullpunktkorrektur (ZERO) Bei unerwünschten Abweichungen im drucklosen Zustand (Atmosphärendruck) kann der Nullpunkt manuell korrigiert werden. Die Nullpunktkorrektur setzt den aktuellen IST-Wert auf Null. Achtung! Diese Funktion nur im drucklosen Zustand ausführen um Fehlmessungen auszuschließen. MENU ZERO ZERO kurz drücken Die Nullpunktkorrektur ist durchgeführt. -
Seite 11: Automatische Abschaltung
5.10 Automatische Abschaltung MENU ZERO 2 s drücken Je nach Konfiguration des Gerätes sind zwei verschiedene Einstellungen möglich: Automatische Abschaltung oder Dauerbetrieb: PO On PO OFF RESET RESET Nach Betätigen von erfolgt die Nach Betätigen von muss das automatische Abschaltung nach 5 min. Gerät manuell abgeschaltet werden. -
Seite 12: Verändern Der Einheiten
5.11 Verändern der Einheiten MENU ZERO 2 s drücken ⇔ MENU ZERO drücken MENU ZERO kurz drücken: Die nächste Einheit erscheint. RESET Bestätigen der Einheit Seite 10... -
Seite 13: Verändern Der Filtereinstellung (Dämpfung)
5.12 Verändern der Filtereinstellung (Dämpfung) Die Filtereinstellung soll kleine Schwankungen der angezeigten Messwerte (vergleichbar dem Zittern der Nadel bei einem Analog-Manometer) verhindern bzw. abdämpfen. MENU 2 s drücken ZERO ⇔ drücken ZERO ZERO drücken Kurz drücken ZERO Die Filterauswahl erscheint RESET Bestätigen der Filtereinstellung 5.13 Anzeigen der Seriennummer... -
Seite 14: Technische Daten
6 Technische Daten Ausführung: Digitales Manometer mit IST-, MIN- und MAX-Anzeige bar-Graph mit 33 Segmenten (Schleppzeigerfunktion) 4 ½ stelliges LC Display (15 mm) mit Hintergrundbeleuchtung Batteriebetrieben mit Low Power Electronic System Batterielebensdauer 1.500 h (ohne Beleuchtung) Druckanschluss Edelstahl 1.4404 ¼" BSPP (ISO 1179-2) oder 7/16 –... - Seite 15 31900 36250 Das Überschreiten der maximalen Überlastwerte (Pmax) kann zu Fehlfunktionen bis hin zur Zerstörung des SPG-DIGI führen. Berstdrücke beziehen sich auf Angaben ohne montierten Adapter. Der SPG-DIGI entspricht den Richtlinien der Europäischen Gemeinschaft (EU) und ist somit CE konform.
