STAUFF SDMKR Serie Bedienungsanleitung
Reversible hydraulic tester
Verfügbare Sprachen
Verfügbare Sprachen
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für STAUFF SDMKR Serie
Inhaltszusammenfassung für STAUFF SDMKR Serie

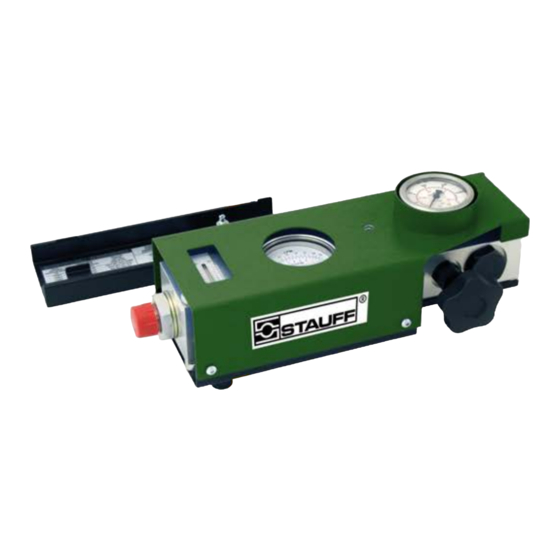

- Seite 7 SDMKR - Reihe Reversibler Hydrauliktester Der SDMKR bietet die ideale Lösung, um Hydrauliksysteme in landwirtschaftlichen und anderen mobilen Einrichtungen zu überwachen und zu warten. Das Messgerät besteht aus einem sofort reagierenden Durchflussmesser mit eingebautem Thermometer, einem Belastungsventil und einem Manometer. Dies alles befindet sich in einem stabilen Stahlgehäuse mit abnehmbaren Deckel.
-
Seite 8: Spezifikation
Spezifikation Modell Nr. Durchflussbereich Max. Arbeitsdruck Temperaturbereich SDMKR 750-A-030-T 2 - 30 L/min 420 bar 20 - 110 °C SDMKR 750-A-060-T 5 - 60 L/min 420 bar 20 - 110 °C SDMKR 750-A-120-T 5 - 120 L/min 420 bar 20 - 110 °C SDMKR 750-A-200-T 10 - 200 L/min 420 bar... - Seite 9 Anleitung zur Benutzung des SDMKR Messkits 1. Öffnen des Belastungsventils (Drehen gegen den Uhrzeigersinn) 2. Pumpe kurz anlaufen lassen, um sicherzustellen, dass das Öl frei im System fließt, danach Pumpe auf max. Geschwindigkeit einstellen. Während der Benutzung des Belastungsventils die Pumpengeschwindigkeit nicht verändern. 3.
- Seite 10 Auswechseln der Berstscheiben 2 Berstscheiben Normale (max. 420 bar) Durchflussrichtung Normale Durchflussrichtung Rückfluss- richtung Rückfluss- richtung Distanzscheibe Belastungsventil Patrone (für Berstscheiben) 1. Berstscheibenpatrone mit einem 1-3/8”-Schlüssel lösen. 2. Den Berstscheibenhalter mit einem 1-1/16”-Schlüssel lösen. 3. Gebrochene Scheiben nur durch ORIGINAL Scheiben ersetzen. Ein Vorformen der Scheiben erleichtert diesen Vorgang.
- Seite 20 Walter Staufenberg GmbH & Co. KG Postfach 1745 D - 58777 Werdohl Im Ehrenfeld 4 D - 58791 Werdohl Tel.: + 49 (0) 2392 916-0 Fax.: + 49 (0) 2392 2505 e-mail: sales@stauff.com Internet: http://www.stauff.com...
