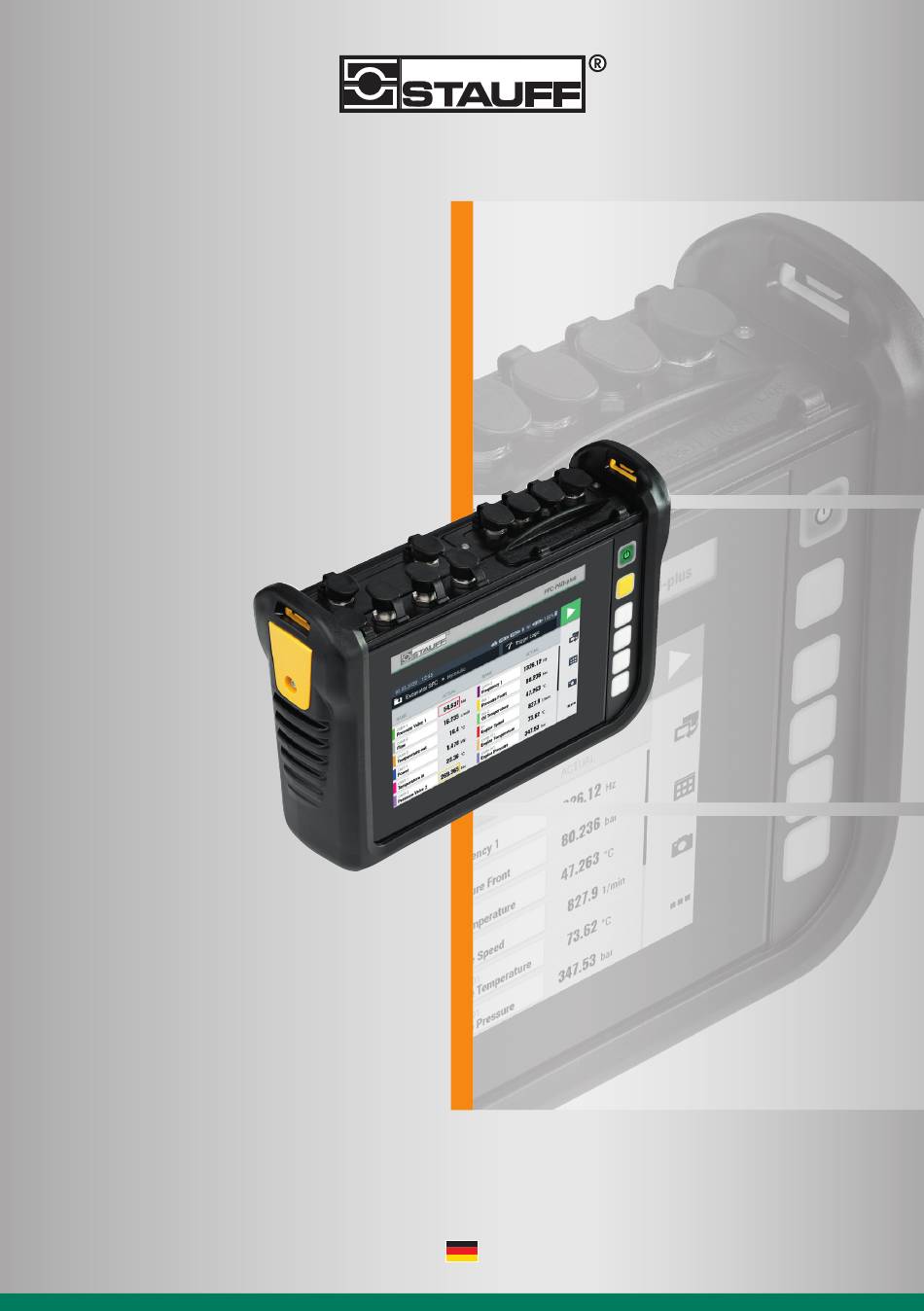

- Seite 1 Kurzanleitung PPC-PAD-plus...
- Seite 2 03.04.2020 Erstausgabe Die in diesem Dokument enthaltenen Informationen dürfen ohne ausdrückliche Bestätigung durch STAUFF weder vollständig noch in Auszügen verbreitet und repro- duziert werden. Alle in diesem Dokument genannten und gegebenenfalls durch die Rechte Dritter geschützte Marken- und Warenzeichen unterliegen uneingeschränkt den Bestim- mungen des jeweils gültigen Kennzeichenrechts und den Besitzrechten der jeweiligen...
-
Seite 3: Inhaltsverzeichnis
Gerät einschalten ............10 Bedienung ................11 Grundlagen ..............11 6.1.1 Das Gerät bedienen ........... 11 Verpackung und Transport ..........12 Reinigung und Wartung ............13 Reinigung ............... 13 Wartung ................13 Entsorgung ................14 Technische Daten ..............15 www.stauff.com... -
Seite 4: Über Diese Kurzanleitung
Gerät unter Menu > Settings > Information > UserManual. Gerätebeschreibung Das STAUFF PPC-PAD-plus ist für die Aufzeichnung von Mess- werten durch angeschlossene Sensoren vorgesehen. Die Bedie- nung erfolgt primär über den berührungssensitiven Touchscreen. Hauptfunktionen können alternativ über die sechs Hardwareta- sten ausgeführt werden. -
Seite 5: Gerätebeschreibung
Gerätebeschreibung Bestimmungsgemäße Verwendung Das STAUFF PPC-PAD-plus, im Folgenden „Gerät“ genannt, ermöglicht den Zugriff auf Sensoren in Hydraulikanwendungen von Maschinen und Fahrzeugen. Über verschiedene Anschlüsse können z. B. CAN-Bus-Daten, digitale oder analoge Sensorsi- gnale für Druck, Temperatur, Volumenstrom, Frequenz, Drehzahl, Partikel, Wasser in Öl, Volumen und Leistung erfasst, gespei- chert, überwacht und ausgewertet werden. -
Seite 6: Sicherheitsinformationen
Kabeln oder Steckern. Kabel und Stecker müssen im- mer abgeschirmt sein. ► Befolgen Sie jegliche Sonderregelung und schalten das Gerät ab, wenn die Nutzung verboten ist oder Sie Zwei- fel haben, ob durch den Betrieb Störungen oder Gefah- ren hervorgerufen werden. www.stauff.com... - Seite 7 ► Tauchen Sie das Gerät niemals in Wasser oder andere Flüssigkeiten. ► Reparieren Sie das Gerät nicht selbst. Das Gerät darf nur durch STAUFF repariert werden. ► Reinigen Sie das Gerät niemals mit lösungsmittelhaltigen Substanzen. Das Gerät darf nur auf die im Abschnitt Reinigung beschriebene Art und Weise gereinigt werden.
-
Seite 8: Fachpersonal
Geräts betraut ist, muss eine entsprechende Qualifikation aufweisen. Die Qualifikation kann durch eine Schulung oder eine entsprechende Unterweisung erlangt werden. Das Fachpersonal muss die ausführliche Bedienungsanleitung gelesen und verstanden haben. Dem Fachpersonal muss der Inhalt der Bedienungsanleitung jederzeit zugänglich sein. www.stauff.com... -
Seite 9: Aufbau Und Funktion
LAN) und SIM-Karten-Einschub Ein-/Ausschalttaste Kontextsensitive Funktionstasten Bildschirm (Touchscreen) Stoßschutz INFORMATION Weitere Informationen zu den Anschlüssen und den Inputmo- dulen erhalten Sie in der ausführliche Bedienungsanleitung im Internet unter www.stauff.com oder im Gerät unter Menu > Settings > Information > UserManual. www.stauff.com... -
Seite 10: Funktion Und Ausstattungsmerkmale
Messwerte und Benutzerparameter werden automatisch gespeichert. Das Gerät schaltet sich auto- matisch ab. ► Setzen Sie das Gerät nur im zugelassenen Temperatur- bereich von -20 bis +60 °C ein. Gerät einschalten Drücken Sie die Ein-/Ausschalttaste. ª Das Gerät startet. www.stauff.com... -
Seite 11: Bedienung
Bedienung Bedienung INFORMATION Die ausführliche Bedienungsanleitung finden Sie im Internet unter www.stauff.com oder im Gerät unter Menu > Settings > Information > UserManual. Grundlagen Das Gerät ist nach der Inbetriebnahme sofort einsatzbereit. 6.1.1 Das Gerät bedienen Sie bedienen das Gerät primär über die Schaltflächen auf dem berührungssensitiven Bildschirm (Touchscreen). -
Seite 12: Verpackung Und Transport
► Lagern Sie das Gerät nicht mit geringem Ladezustand ein, um eine Tiefentladung zu vermeiden. WICHTIG Sachschaden. ► Versehen Sie alle Schraubanschlüsse des Geräts mit Sensoren oder den vorgesehenen Schutzkappen, um die Schutzart IP65 zu gewährleisten. ► Setzen Sie das Gerät niemals einer dauerhaften Son- neneinstrahlung aus. www.stauff.com... -
Seite 13: Reinigung Und Wartung
Anwender repariert werden. Wartungsarbeiten sind im Rahmen der bestimmungsgemäßen Verwendung des Geräts nicht erforderlich. WICHTIG Materialschaden durch nicht sachgerecht ausgeführte Repa- raturarbeiten. ► Niemals das Gerät öffnen! ► Niemals versuchen Reparaturarbeiten selbst durchzuführen! ► Bei Defekt das Gerät an STAUFF zurücksenden! www.stauff.com... -
Seite 14: Entsorgung
Transport speziell gekennzeichnet werden. ► Versenden Sie das Gerät nur in einer von außen ent- sprechend gekennzeichneten Verpackung. ► Wenden Sie sich vor dem Versand an Ihre Verkaufsniederlassung. Weitere Fragen? Bei weiteren Fragen kontaktieren Sie Ihre Verkaufsniederlassung. www.stauff.com... -
Seite 15: Technische Daten
(WLAN optional) 20 mW bei 5,150 – 5,350 GHz 20 mW bei 5,470 – 5,725 GHz WLAN-Verschlüsselung WPA, WPA2, WEP64/128, PEAP (WLAN optional) Netzteil Bezeichnung Eigenschaft Modellkennung NETZTEIL-PPC-PAD-PLUS-MULTI Eingangsspannung 100-240 V Eingangswechselstromfrequenz 50-60 Hz Ausgangsspannung 24 V Ausgangsstrom 3,75 A Ausgangsleistung 90 W www.stauff.com... - Seite 16 Deutschland Walter Stauffenberg GmbH & Co. KG STAUFF Produkte und Dienstleistungen sind über eigene Nieder- Im Ehrenfeld 4 lassungen sowie ein flächendeckendes Netzwerk aus autorisierten 58791 Werdohl Handelspartnern und Werksvertretungen in sämtlichen wichtigen Industrieregionen weltweit verfügbar. Kontaktieren Sie STAUFF: www.stauff.com/kontakt...
