Überblick
1.3 Aufbau der Geräte
1.3.2 Other configurations for IOT2050

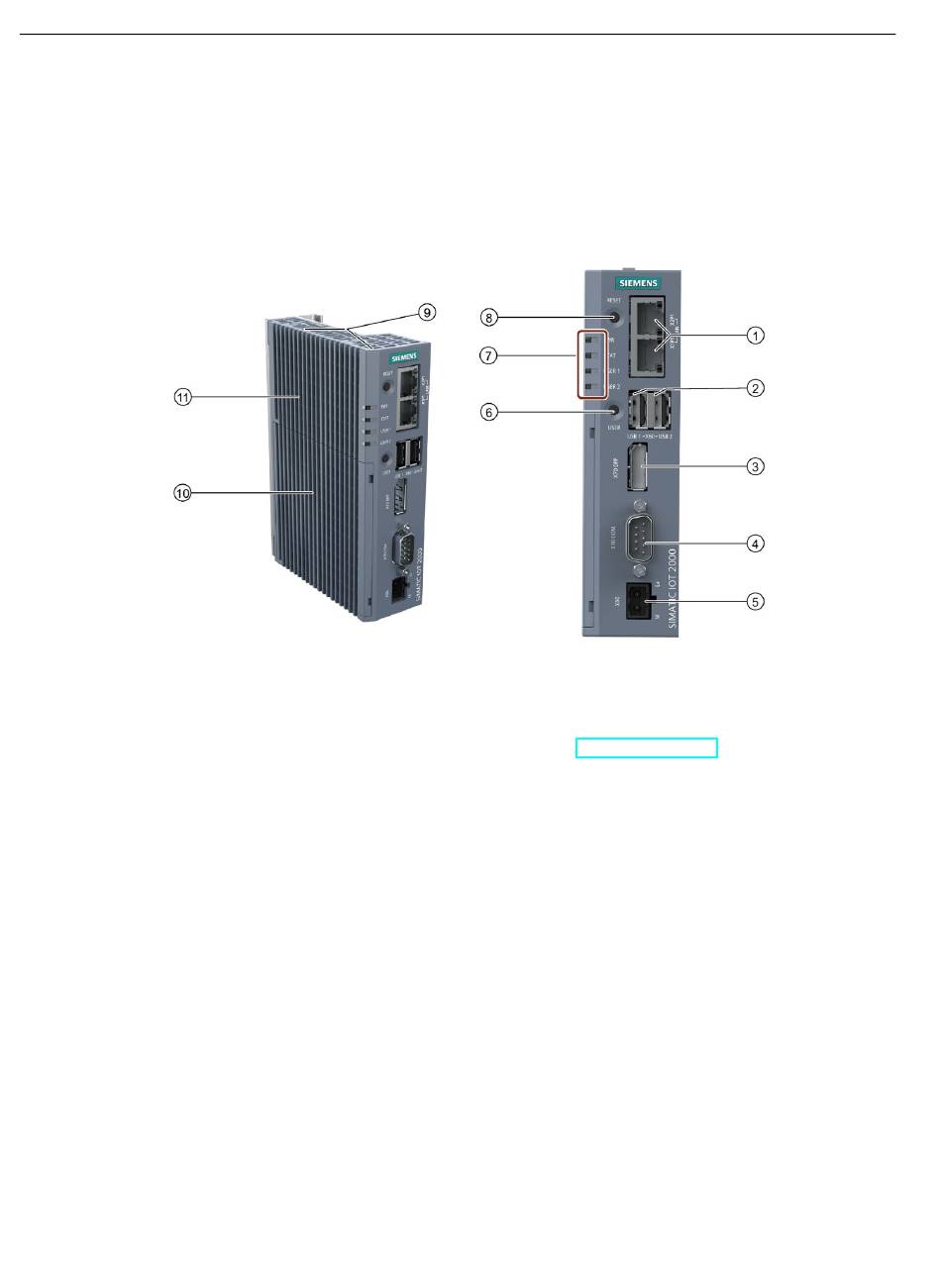

Die folgenden Abbildungen zeigen die Konfiguration und die Schnittstellen des SIMATIC
IOT2050.
① Ethernet-Schnittstellen 100/1000 Mbit/s
② Für IOT2050 Basic (FS02), IOT2050 Advance
(FS04):
• X60-USB1: USB 3.0 Typ A
• X60-USB2: USB 2.0 Typ A
Für IOT2050 M.2, IOT2050 Advance (FS01 ~
FS03)
IOT2050 Basic (FS01):
• X60-USB1/X60-USB2: USB 2.0 Typ A
③ DisplayPort 1.1 A
④ COM-Schnittstelle (RS232/422/485)
⑤ Spannungsversorgungsanschluss
⑥ USER-Knopf, programmierbar
12
⑦ LED-Anzeige, siehe Abschnitt
"Betriebsanzeigen (Seite 13)"
⑧ RESET-Knopf für die CPU
⑨ Markierungen für mini PCIe/M.2-
Installationszubehör
⑩ Schutzabdeckung
⑪ Gehäuseoberteil
