1.3 Aufbau der Geräte
1.3.1 IOT2050 SM

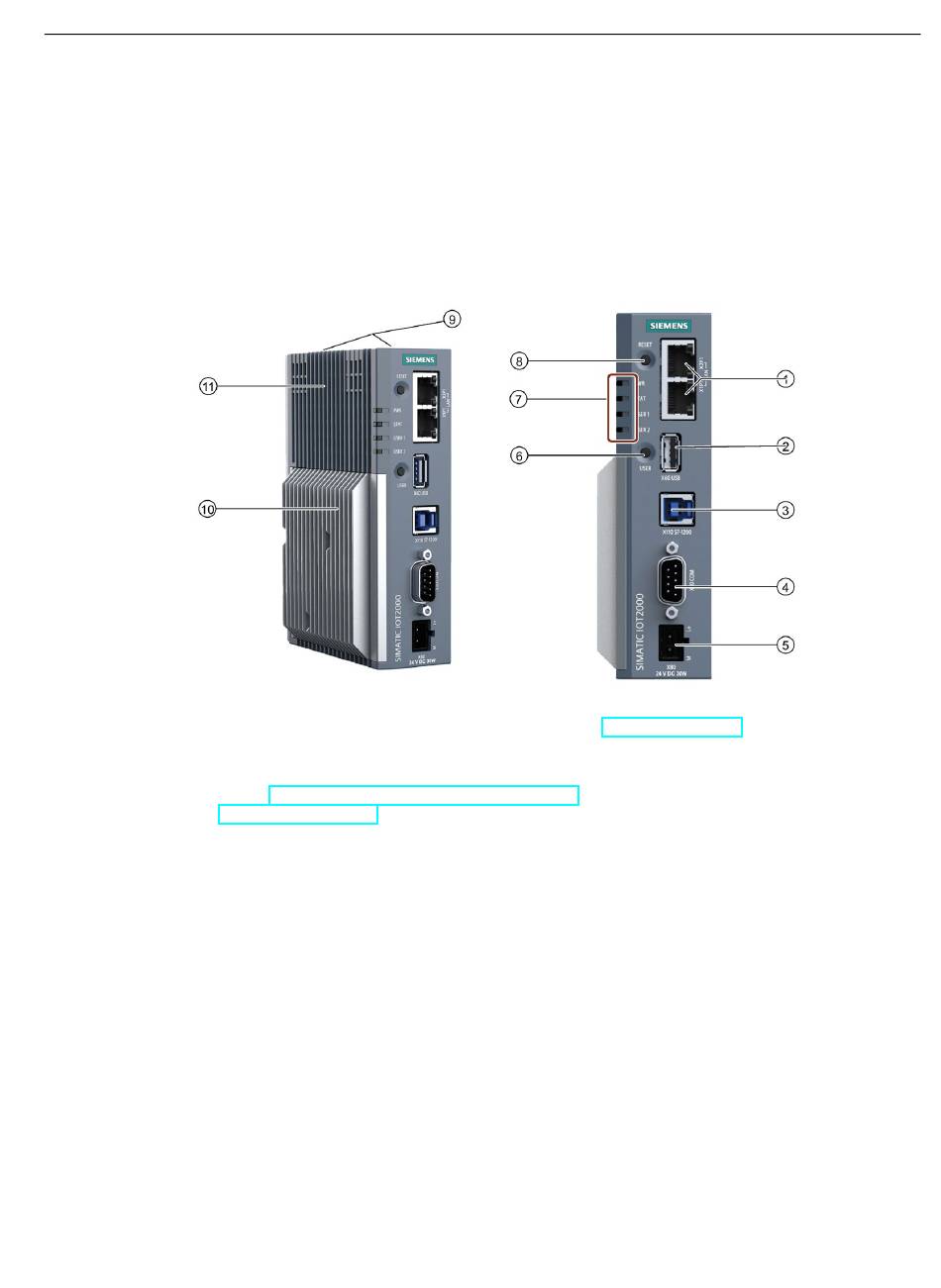

Die folgenden Abbildungen zeigen die Konfiguration und die Schnittstellen des SIMATIC
IOT2050 SM.
① Ethernet-Schnittstellen 100/1000 Mbit/s
② USB 2.0 Typ A
③ Schnittstelle nur für S7-1200 SM-Module,
siehe "Einbau und Ausbau des
Erweiterungskabels (Seite 34)"
④ COM-Schnittstelle (RS232/422/485)
⑤ Spannungsversorgungsanschluss
⑥ USER-Knopf, programmierbar
SIMATIC IOT2050
Betriebsanleitung, 03/2024, A5E40932611-AF
1.3 Aufbau der Geräte
⑦ LED-Anzeige, siehe Abschnitt
"Betriebsanzeigen (Seite 13)"
⑧ RESET-Knopf für die CPU
⑨ Markierungen für mini PCIe/M.2-
Installationszubehör
⑩ Schutzabdeckung
⑪ Gehäuseoberteil
