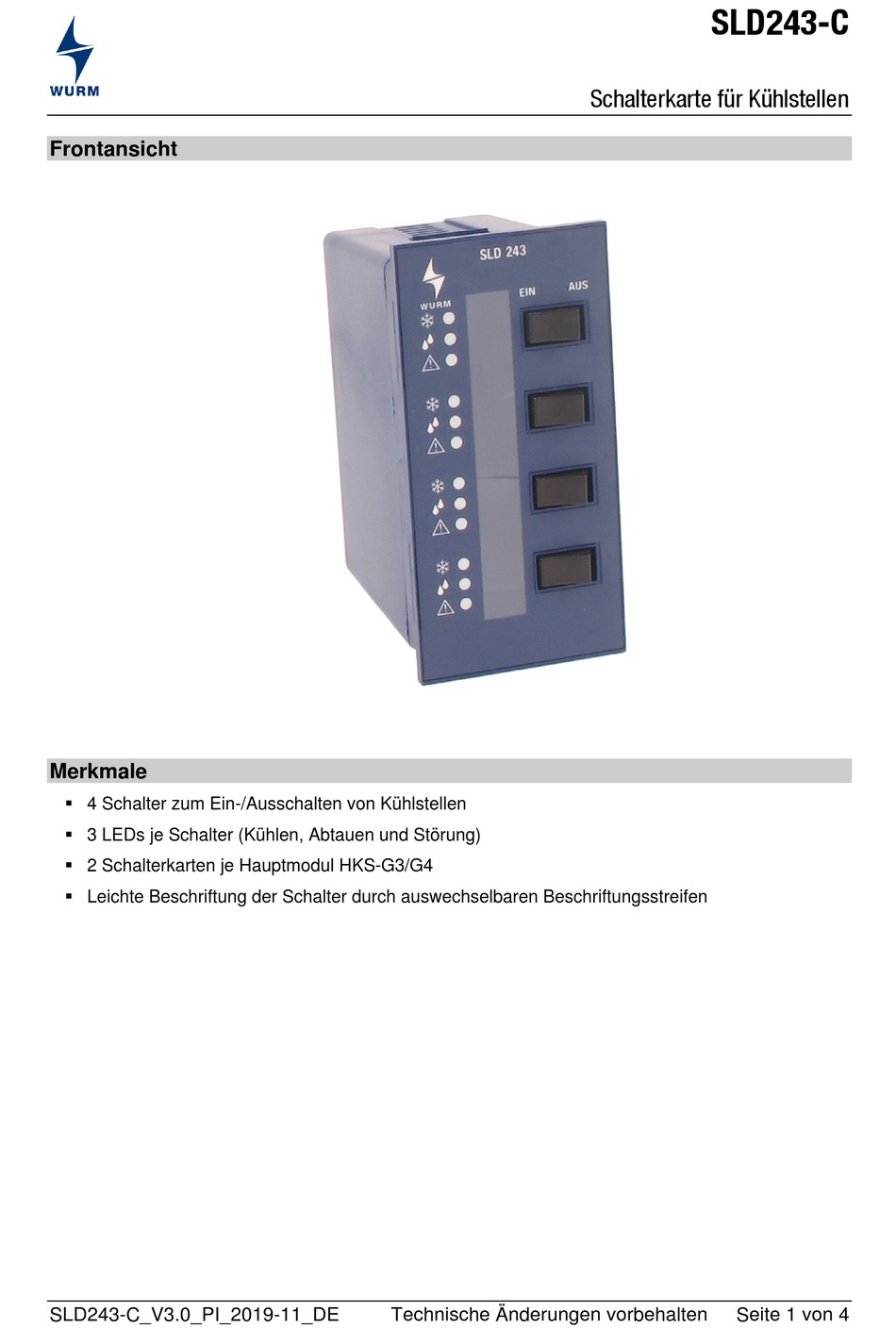

Frontansicht
Merkmale
4 Schalter zum Ein-/Ausschalten von Kühlstellen
3 LEDs je Schalter (Kühlen, Abtauen und Störung)
2 Schalterkarten je Hauptmodul HKS-G3/G4
Leichte Beschriftung der Schalter durch auswechselbaren Beschriftungsstreifen
SLD243-C_V3.0_PI_2019-11_DE
Technische Änderungen vorbehalten
SLD243-C
Schalterkarte für Kühlstellen
Seite 1 von 4
Werbung
Verwandte Anleitungen für WURM SLD243-C
Inhaltszusammenfassung für WURM SLD243-C
- Seite 1 SLD243-C Schalterkarte für Kühlstellen Frontansicht Merkmale 4 Schalter zum Ein-/Ausschalten von Kühlstellen 3 LEDs je Schalter (Kühlen, Abtauen und Störung) 2 Schalterkarten je Hauptmodul HKS-G3/G4 Leichte Beschriftung der Schalter durch auswechselbaren Beschriftungsstreifen SLD243-C_V3.0_PI_2019-11_DE Technische Änderungen vorbehalten...
- Seite 2 Sie diese Anleitung, machen Sie sich mit dem Gerät vertraut und setzen Sie alle Sicherheitshinweise auf dem Produkt und in dieser Anleitung sowie die Sicherheitsrichtlinie der Firma Wurm GmbH & Co. KG Elektronische Systeme um. Halten Sie zum schnellen Nachschlagen diese Anleitung griffbereit und geben Sie diese bei Produktverkauf mit dem Gerät weiter.
- Seite 3 SLD243-C Schalterkarte für Kühlstellen Schaltbild Montieren WARNUNG Lebensgefahr durch Stromschlag und/oder Brand! Schalten Sie beim Montieren die gesamte Anlage spannungsfrei! Sonst kann auch bei ausgeschalteter Steuerspannung eine Netzspannung und/oder Fremdspannung anliegen! Montage in den Einbaurahmen MGR131/141 und MGR231/241 Schieben Sie das Gerät bis zum Anschlag in den Einbaurahmen ein, bis es zwischen den Federklemmen einrastet.
