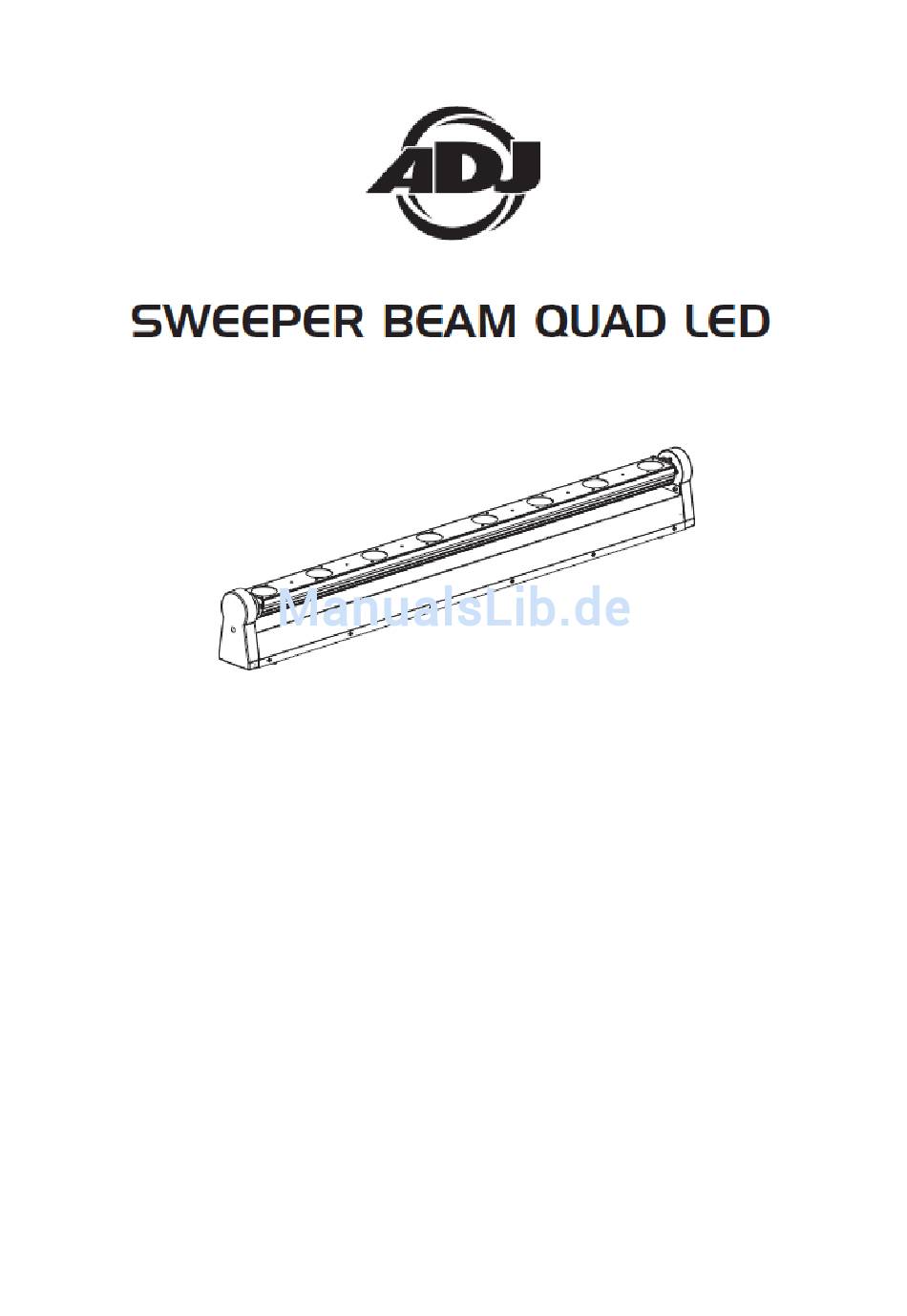

- Seite 1 Bedienungsanleitung A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Niederlande www.americandj.eu 5/13...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis ALLGEMEINE INFORMATIONEN .............................. 3 ALLGEMEINE ANWEISUNGEN ..............................3 EIGENSCHAFTEN ..................................3 SICHERHEITSVORKEHRUNGEN BEI HANDHABUNG ........................ 3 SICHERHEITSHINWEISE ................................4 SICHERHEITSVORKEHRUNGEN BEI HÄNGENDER BEFESTIGUNG .................... 4 EINRICHTUNG DES GERÄTS ..............................5 SYSTEMMENÜ ..................................7 SYSTEMMENÜ ..................................7 UC3-STEUERUNG .................................. 10 NETZKABEL IN SERIENSCHALTUNG ............................ -
Seite 3: Allgemeine Informationen
Reparaturen durchzuführen; dies führt zum Verfall Ihrer Gewährleistungsansprüche. Im unwahrscheinlichen Fall einer notwendigen Reparatur, wenden Sie sich bitte an ADJ Products, LLC. ADJ Products, LLC, ist nicht verantwortlich für Schäden, die durch die Nichtbeachtung der in dieser Bedienungsanleitung enthaltenen Anweisungen oder durch Veränderungen am Gerät entstanden sind. -
Seite 4: Sicherheitshinweise
SICHERHEITSHINWEISE Zu Ihrer eigenen Sicherheit empfiehlt es sich, vor der Erstinbetriebnahme des Geräts diese Betriebsanleitung gelesen und verstanden zu haben! • Um das Risiko von Stromschlägen oder Feuer zu verhindern oder zu reduzieren, dürfen Sie dieses Gerät niemals im Regen oder bei hoher Luftfeuchtigkeit benutzen. •... -
Seite 5: Einrichtung Des Geräts
EINRICHTUNG DES GERÄTS Leistungsaufnahme: Der Sweeper Beam Quad LED von American DJ® verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird. Daher müssen Sie sich keine Gedanken über das lokal anliegende Stromnetz machen; Sie können es praktisch überall anschließen. - Seite 6 XLR-Steckers gesteckt wird (DATA + und DATA -). Dieses Bauteil wird in die weibliche XLR- Buchse des letzten Geräts der Reihenschaltung eingesteckt, um hier die Leitung abzuschließen. Mit einem Leitungsabschluss (ADJ-Teilenummer: 1613000030) wird die Wahrscheinlichkeit des Auftretens von Störungen minimiert.
-
Seite 7: Systemmenü
SYSTEMMENÜ DMX-512-Adresse Kanal-Modus Master/Slave-Modus Winkeleinstellung Show-Modus 0 bis 16 Musiksteuerungs-Modus Musikempfindlichkeit 0 - 100 DMX-Zustand Anzeige umgekehrt Neigung umgekehrt Selbsttest Temperatur Betriebsstunden Software-Version Zurücksetzen SYSTEMMENÜ SYSTEMMENÜ: Drücken Sie nach dem Vornehmen von Änderungen zum Bestätigen ENTER, danach MENU und halten es für mindestens 3 Sekunden gedrückt. Um das Untermenü ohne vorgenommene Änderungen zu verlassen, drücken Sie auf MENU. - Seite 8 SYSTEMMENÜ (Fortsetzung) 2. Die aktuelle Adresse wird nun angezeigt und blinkt. Drücken Sie zum Auswählen der gewünschten Adresse auf UP oder DOWN. Drücken Sie ENTER, und danach drücken Sie MENU und halten die Taste gedrückt, um Ihre gewünschte DMX-Adresse einzustellen. CHND - Damit können Sie den gewünschten DMX-Kanal-Modus auswählen.
- Seite 9 SYSTEMMENÜ (Fortsetzung) 2. Es wird entweder “MAST", “BLND” oder “LAST” angezeigt. Wählen Sie den Betriebsmodus, mit dem das Gerät beim Einschalten oder bei fehlendem DMX-Signal betrieben werden soll. • MAST (Master Slave) - Wenn kein DMX-Signal vorhanden ist oder das Gerät eingeschaltet wird, geht das Gerät automatisch in den Master/Slave-Modus.
-
Seite 10: Uc3-Steuerung
SYSTEMMENÜ (Fortsetzung) FHRS - Mit dieser Funktion können Sie sich die Laufzeit des Geräts anzeigen lassen. 1. Drücken Sie auf MENU, bis "FHRS" angezeigt wird; drücken Sie dann ENTER. 2. Die Laufzeit des Geräts wird nun angezeigt. Drücken Sie zum Verlassen auf MENU. - Mit dieser Funktion können Sie sich die Software-Version des Geräts anzeigen lassen. -
Seite 11: Dmx-Kanal-Modus
BETRIEB (Fortsetzung) 1. Der Sweeper Beam Quad LED verfügt über 4 DMX-Kanal-Modi: 1-Kanal-Modus, 6-Kanal-Modus, 35-Kanal- Modus oder 39-Kanal-Modus. Für weitere Informationen über DMX-Werte und Eigenschaften, vergleichen Sie die Seiten 11 bis 15. 2. Um das Gerät im DMX-Modus ansteuern zu können, befolgen Sie die Einstellmöglichkeiten auf den Seiten 4-5 sowie die Setup-Spezifikationen, die Ihrem DMX-Controller beiliegen. -
Seite 12: Dmx-Kanal-Modus
6 DMX-KANAL-MODUS Kanal Wert Funktion 0 - 255 Neigung -30° - -210° NEIGUNGSBEWEGUNG MAKRO 0 - 7 KEINE FUNKTION 8 - 43 NEIGUNGSBEWEGUNG MAKRO 60° -120° 44 - 79 NEIGUNGSBEWEGUNG MAKRO 45° -135° 80 - 115 NEIGUNGSBEWEGUNG MAKRO 30° -150° 116 - 151 NEIGUNGSBEWEGUNG MAKRO 0°... -
Seite 13: 35 Dmx-Kanal-Modus
35 DMX-KANAL-MODUS Kanal Wert Funktion 0 - 255 Neigung -30° - -210° 0 - 255 MASTER-DIMMER 0% - 100% STROBE 0 - 15 KEINE FUNKTION 16 - 131 STROBE LANGSAM-SCHNELL 132 - 139 KEINE FUNKTION 140 - 181 LANGSAM ÖFFNEN - SCHNELL SCHLIESSEN 182 - 189 KEINE FUNKTION 190 - 231... -
Seite 14: Dmx-Kanal-Modus
39 DMX-KANAL-MODUS Kanal Wert Funktion 0 - 255 Neigung -30° - -210° NEIGUNGSBEWEGUNG MAKRO 0 - 7 KEINE FUNKTION 8 - 43 NEIGUNGSBEWEGUNG MAKRO 60° -120° 44 - 79 NEIGUNGSBEWEGUNG MAKRO 45° -135° 80 - 115 NEIGUNGSBEWEGUNG MAKRO 30° -150° 116 - 151 NEIGUNGSBEWEGUNG MAKRO 0°... - Seite 15 39-DMX-KANAL-MODUS (Fortsetzung) 0 - 255 rot (Linse 3) 0 - 255 grün (Linse 3) 0 - 255 blau (Linse 3) 0 - 255 weiß (Linse 3) 0 - 255 rot (Linse 4) 0 - 255 grün (Linse 4) 0 - 255 blau (Linse 4) 0 - 255 weiß...
-
Seite 16: Auswechseln Der Sicherung
AUSWECHSELN DER SICHERUNG Trennen Sie das Netzkabel des Geräts von der Stromquelle. Ziehen Sie das Netzkabel vom Gerät ab. Sobald Sie das Kabel entfernt haben, können Sie den Sicherungshalter, der sich in der Anschlussbuchse für den Strom befindet, erkennen. Mithilfe eines Flachkopfschraubendrehers, den Sie in die Steckdose stecken, hebeln Sie den Sicherungshalter vorsichtig auf. -
Seite 17: Technische Daten
TECHNISCHE DATEN Modell: Sweeper Beam Quad LED Stromversorgung: 100 V ~ 240 V / 50~60 Hz LEDs: 8 x 8 W RGBW-LED Leistungsaufnahme: 81 W Netzkabel in Serienschaltung: maximal 4 Geräte Abstrahlwinkel: 3,4 Grad 38,5”(L) x 3”(B) x 5,25”(H) Abmessungen: 973 x 73 x 132 mm Farben: RGBW... -
Seite 18: Rohs - Ein Großer Beitrag Zur Erhaltung Unserer Umwelt
RoHS – ein großer Beitrag zur Erhaltung unserer Umwelt Sehr geehrter Kunde, Die Europäische Gemeinschaft hat eine Richtlinie erlassen, die eine Beschränkung / ein Verbot für die Verwendung gefährlicher Stoffe vorsieht. Diese RoHS genannte Regelung ist ein viel diskutiertes Thema in der Elektronikindustrie. -
Seite 19: Bemerkungen
BEMERKUNGEN A.D.J. Supply Europe B.V. – www.americandj.eu – Sweeper Beam Quad LED Bedienungsanleitung Seite 19... - Seite 20 A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Niederlande www.americandj.eu A.D.J. Supply Europe B.V. – www.americandj.eu – Sweeper Beam Quad LED Bedienungsanleitung Seite 20...
