INBETRIEBNAHME (Fortsetzung)
Extrahinweis: Abschließen der Verkettung. Wenn längere Kabelabschnitte benutzt werden,
kann es nötig werden, an dem zuletzt angeschlossenen Gerät einen Abschlusswiderstand zu
verwenden, um Fehlfunktionen zu vermeiden. Ein Abschlusswiderstand ist ein 110-120 Ohm 1/4
Watt Widerstand, der zwischen den Pins zwei und drei eines männlichen Cinchsteckers (DATA +
und DATA -) angeschlossen wird. Diese Vorrichtung wird in den weiblichen Cinchstecker des
Geräts, das in einer Verkettung als Letztes angeschlossen wurde, eingesteckt, um die Linie
abzuschließen. Das Benutzen eines Kabelabschlusswiderstandes (ADJ Bestellnummer Z-
DMX/T) reduziert die Wahrscheinlichkeit von Fehlfunktionen.
Cinch-5-Pin-DMX-Stecker. Manche Hersteller benutzen für die Datenübertragung DMX512-
Datenkabeln mit 5 Pins anstatt mit 3 Pins. DMX 5-Pin-Stecker können an 3-Pin-DMX-Linien
angeschlossen werden. Wenn Sie Standard 5-Pin-Datenkabeln in eine 3-Pin-Linie einstecken
wollen, müssen Sie einen Kabeladapter benutzen. Diese Kabeladapter sind bereits in den
meisten Elektrogeschäften erhältlich. Die nachfolgende Tabelle beschreibt detaillier die richtige
Anpassung der Kabel.
Leitung
Masse / Abschirmung
Signal invertiert (- Signal)
Signal (+ Signal)
Nicht benutzt
Nicht benutzt
A.D.J. Supply Europe B.V. – www.americandj.eu – Hyper Gem LED™ Bedienungsanleitung Seite 7

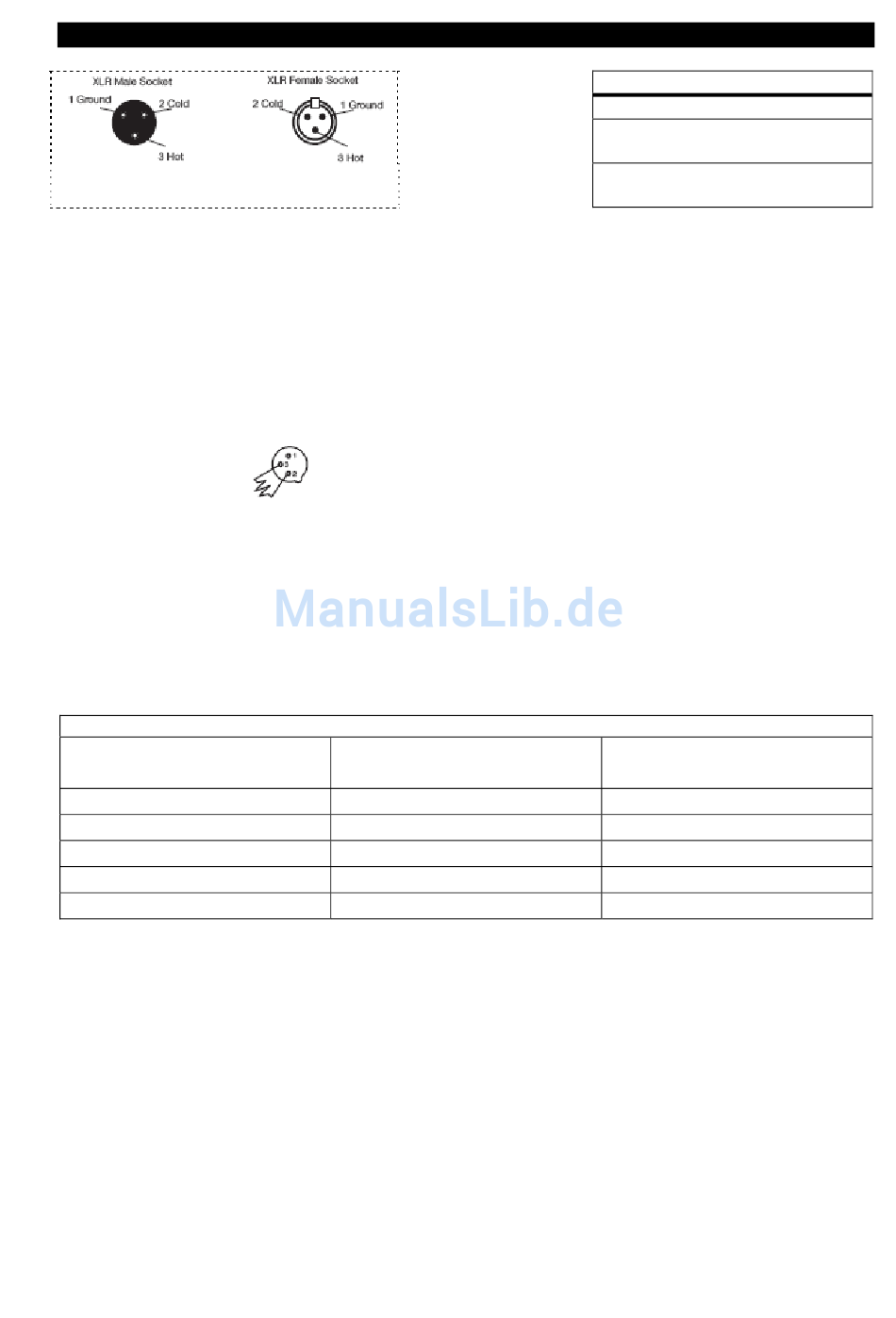

Abbildung 3
Der
Abschlusswiderstand
Signalfehler und verhindert Probleme und
Störungen bei der Signalübertragung.
Es ist immer empfehlenswert, ein DMX-
Abschlusselement
(120
Ohm
Widerstand) zwischen den PIN 2 (DMX-)
und
PIN
3
(DMX
+)
Scheinwerfers zu benutzen.
Konvertierung von Cinch-3-Pin zu Cinch-5-Pin
Weibliche 3-Pin-Cinchstecker
(Out)
Pin 1
Pin 2
Pin 3
CINCH PIN Konfiguration
Pin1 = Erdung
Pin2 = negative Signalader
(negativ)
Pin3 = positive Signalader
(positiv)
reduziert
1/4
W
Abbildung 4
des
letzen
Männliche 5-Pin-Cinchstecker
(in)
Pin 1
Pin 2
Pin 3
Pin 4 – nicht benutzen
Pin 5 – nicht benutzen
