LAMBDA OMNICOLL Fraktionssammler & Autosampler

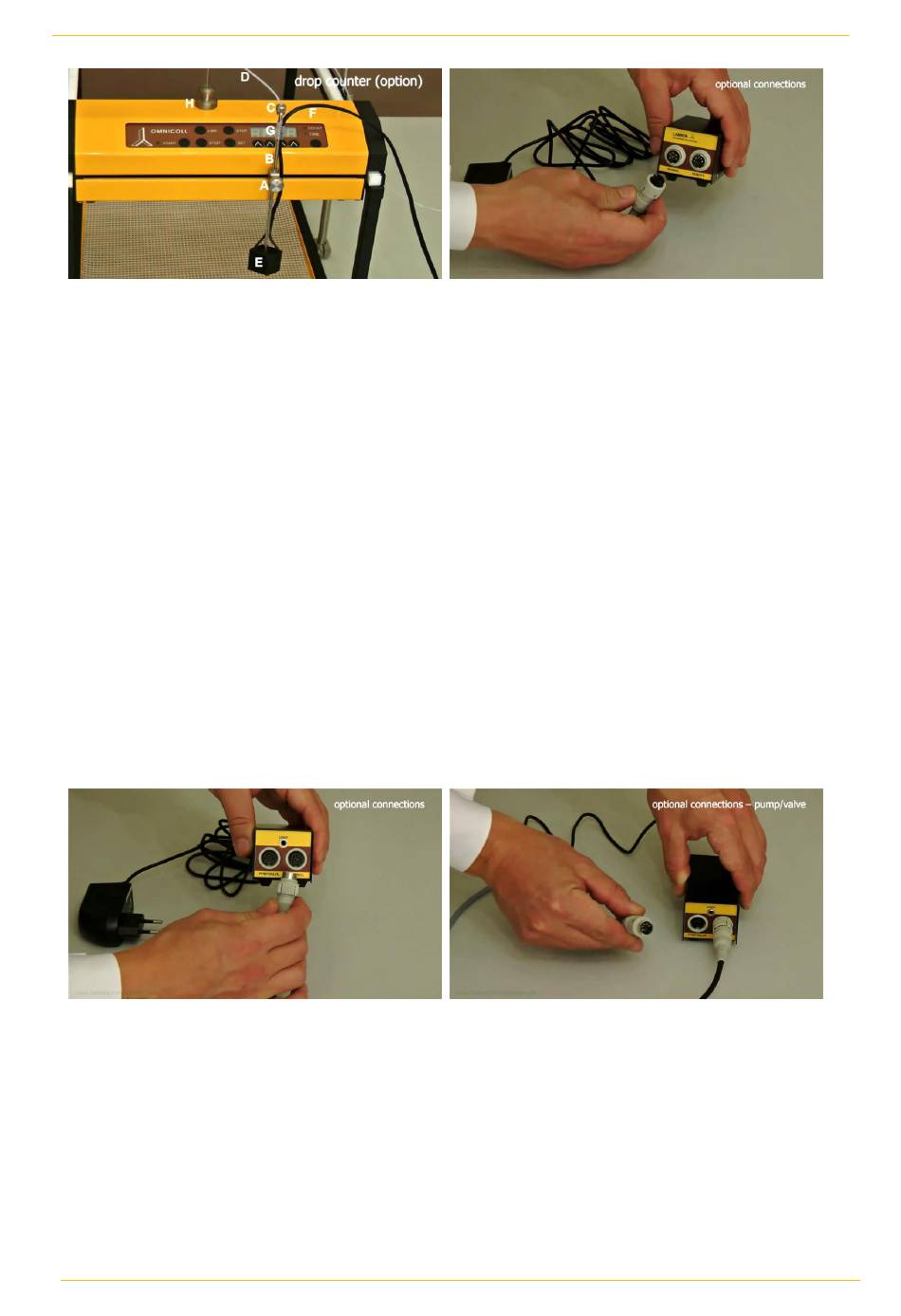

Abbildung 1.3-3 Lösen Sie die Einstell-
schraube der Rohrführung (A) ein wenig, so
dass die Schlauchführung (B) gedreht werden
kann.
Lösen Sie die Befestigungsmutter (C) der
Schlauchführung (B) etwas, damit sich der
PTFE-Schlauch (D) innerhalb der Schlauch-
führung (B) frei bewegen kann.
Schrauben Sie den Tropfenzähler (E) an das
untere Ende der Schlauchführung (B).
Schrauben Sie die Einstellschraube der
Rohrführung (A) wieder fest, bis sich die
Schlauchführung (B) nicht mehr frei bewegen
lässt. Schrauben Sie die Befestigungsmutter (C)
der Schlauchführung an, um den PTFE-
Schlauch (D) in der Schlauchführung (B) zu
fixieren.
Befestigen Sie das Tropfenzählerkabel (F) an
der Schlauchführung (B).
Führen Sie anschliessend das Tropfenzähler-
kabel (F) und den PTFE-Schlauch (D) durch den
Magnethalter (H) auf dem Fraktionssammler.
Abbildung 1.3-5 Am Kommunikationsmodul
stecken Sie das Kabel des Fraktionssammlers in
die Buchse "OMNICOLL" ein.
www.lambda-instruments.com
Abbildung 1.3-4 Am Kommunikationsmodul
stecken Sie das Netzteil in die Buchse
„POWER" ein.
Abbildung 1.3-6 Bei Bedarf können Sie auch
eine Pumpe oder ein Ventil an die Buchse
"PUMP / VALVE" des Kommunikationsmoduls
anschliessen.
Bedienungsanleitung
7
