LAMBDA OMNICOLL Fraktionssammler & Autosampler

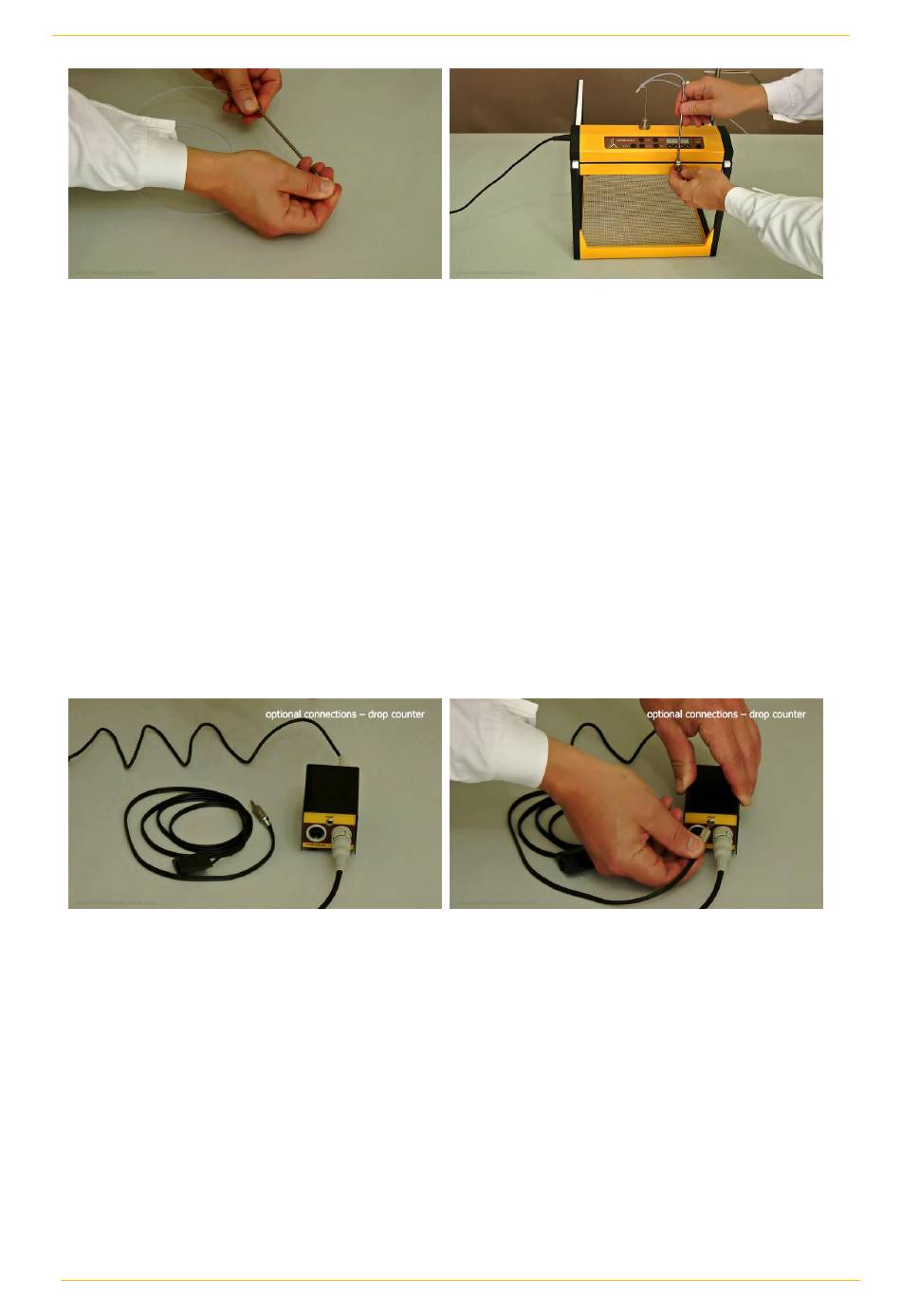

Abbildung 1.2-5 Schrauben Sie die
Befestigungsmutter auf die Schlauchführung, so
dass sich der PTFE-Schlauch nicht frei in der
Schlauchführung bewegt.
Schrauben Sie nicht stärker als nötig!
1.3 Anschluss des Tropfenzählers (Optionaler Zubehör zum
Fraktionssammler)
Der Tropfenzähler ist ein optionaler Zubehör zum Fraktionssammler und kann zusammen mit
dem Kommunikationsmodul bei LAMBDA Laboratory Instruments bestellt werden.
Mit dem Tropfenzähler werden die Fraktionen anhand der gewünschten Anzahl Tropfen
gesammelt.
Abbildung 1.3-1 Der Tropfenzähler-Detektor
mit Kabel (Art. Nr. 6926) für den Fraktions-
sammler und das Kommunikationsmodul für die
Tropfenzählerelektronik (Art. Nr. 6929)
www.lambda-instruments.com
Abbildung 1.2-6 Schieben Sie die Schlauch-
führung durch die Rohrführung, die sich an der
Front des OMNICOLL Fraktionssammlers
befindet. Das Schlauchende wird ein paar mm
oberhalb der Fraktionsbehälter (Röhrchen,
Flaschen, ...) positioniert. Mit der Einstell-
schraube der Rohrführung wird die Schlauch-
führung befestigt. Lassen Sie dann den PTFE-
Schlauch oben durch den Magnetschlauchhalter
laufen.
Abbildung 1.3-2 Am Kommunikationsmodul
stecken Sie in die Buchse „DROP" das Kabel
des Tropfenzählers ein.
Bedienungsanleitung
6
