LAMBDA OMNICOLL Fraktionssammler & Autosampler
8.2 Eingänge / Ausgänge
Nr. Farbe Beschreibung
Eingang Fernbedienung +3 – 12 V
1
blau
2
grün
Schrittfrequenz des LAMBDA
Schlauchpumpen-motors (0 und 12 V)
3
weiss
Reserviert für RS-232 TTTL
4
rot
Spannungsversorgung +9 V
braun Ausgang Fernbedienung der Pumpe (+9 –
5
12 V)
6
gelb
Reserviert für RS-232 RTTL Abschirmung =
Bezugserde (common ground)
7
Abschirmung ist die Bezugserde
9 ZUBEHÖR UND ERSATZTEILE
9.1 Zubehör
Artikel Nr.
Zubehör für den Fraktionssammler & Autosampler
4801
PRECIFLOW Schlauchpumpe, 0-600 ml/h, manuelle Einstellungen
4901
MULTIFLOW Schlauchpumpe, 0-600 ml/h, programmierbar
HiFLOW Schlauchpumpe, 0-3'000 ml/h, programmierbar
5001
MAXIFLOW Schlauchpumpe, 0-10'000 ml/h, programmierbar
6001
6910
Fernsteuerungskabel für Fraktionssammler (analog)
6910-rs
Kabel RS-232
6911
Kommunikationsmodul für Ein-Ausschalten der Pumpe und RS-232
Anschluss
6912
Set für das Verbinden zweier Fraktionssammler Untergestelle
6913-1
Probengestell für 6x15 Röhrchen von 12 mm Durchmesser
6913-2
Probengestell für 5x12 Röhrchen von 16 mm Durchmesser
6913-3
Probengestell für 4x10 Röhrchen von 20 mm Durchmesser
6913-4
Probengestell für 4x10 Röhrchen von 25 mm Durchmesser
6913-5
Probengestell für 3x8 Röhrchen von 30 mm Durchmesser
Vorrichtung für die "mobile" multiple Fraktionssammlung (vorne) (inkl. 3
6920
Schlauchführungsrohr-Halter)
6923
Vorrichtung für fixe multiple Fraktionssammlung (hinten)
6930
Zahnstangenverlängerung (2 Stück)
6926
Tropfenzähler (Detektor)
6929
Kommunikationsmodul für Ein-Ausschalten der Pumpe, RS-232 Anschluss,
Tropfenzählelektronik und Ventilschnittstelle
6914
Pumpen Fernsteuerungskabel (2 polig, offenes Ende)
4810-s
Fernsteuerungskabel für LAMBDA Pumpen (5 polig)
4810-ISM15
Fernsteuerungskabel für ISMATEC Multikanalpumpe (15-poliger Stecker)
4810-ISM15-9
Konverterkabel für ISMATEC Multikanalpumpe (15-pol zu 9-pol Stecker)
6911-minipuls
Kommunikationsmodul für Gilson Minipuls Multikanalpumpe
www.lambda-instruments.com
Bedienungsanleitung

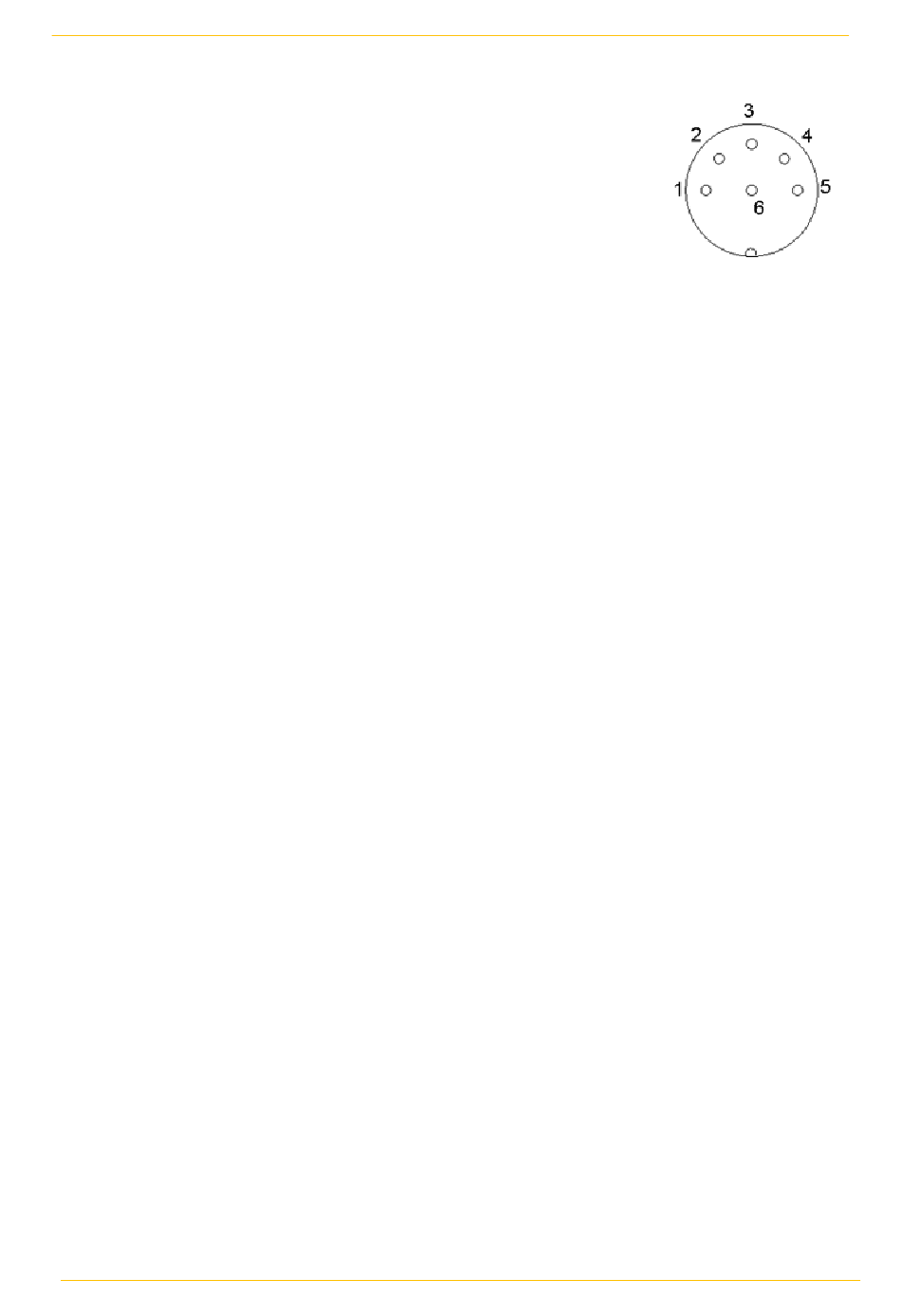

Abbildung 8.2-1
6-poliger Anschluss
LAMBDA OMNICOLL
31
