LAMBDA OMNICOLL Fraktionssammler & Autosampler

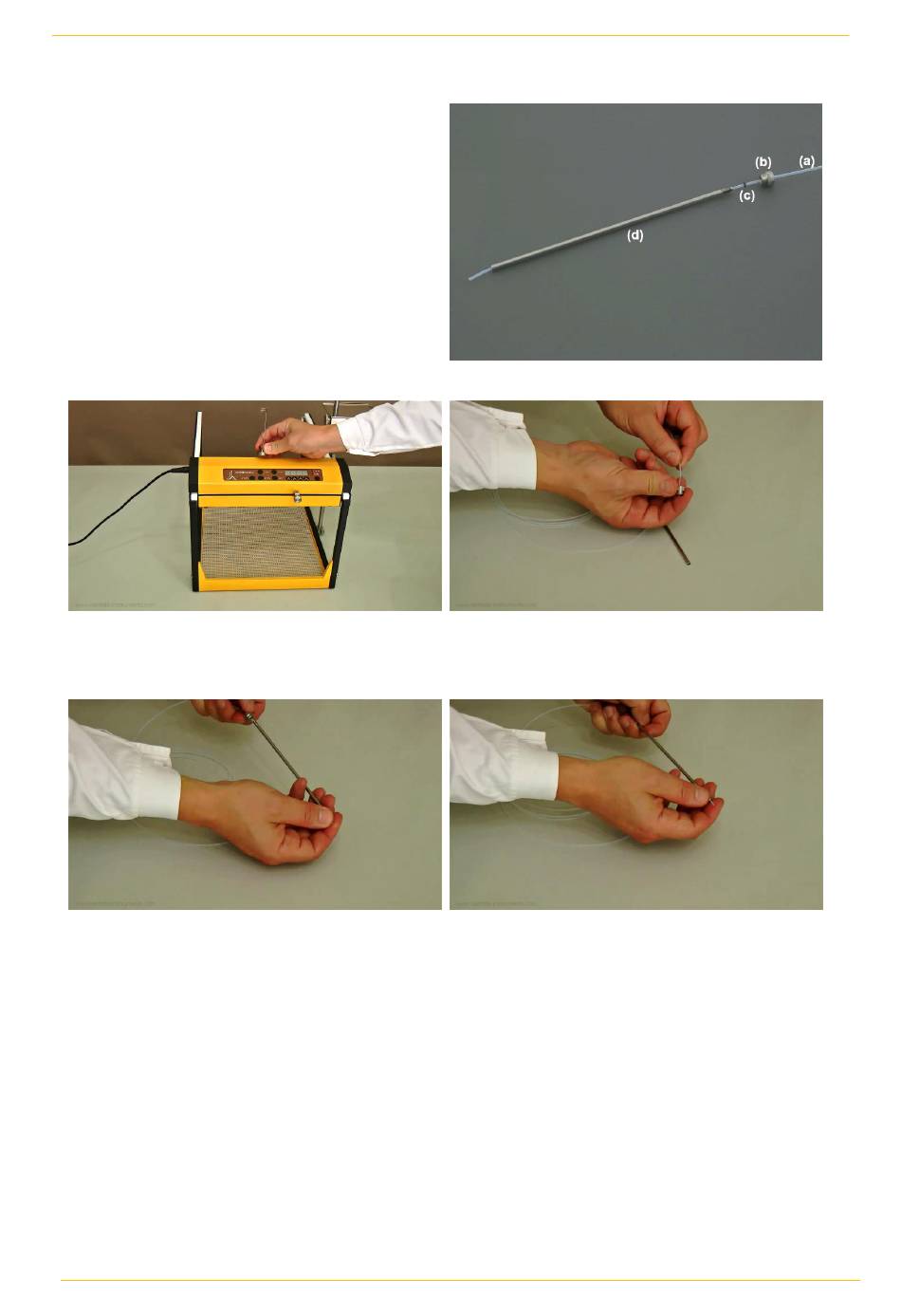

1.2 Montage der Fraktionsammelleitung
(a) PTFE Schlauch
(Aussendurchmesser 1.8 mm)
(b) Befestigungsmutter
(c) O-Ring (1 x 1.5 mm)
(d) Schlauchführung
Abbildung 1.2-1 Stellen Sie den
Magnetschlauchhalter in der Mitte der mobilen
Steuereinheit.
Abbildung 1.2-3 Schieben Sie den o-Ring über
den PTFE-Schlauch. Schieben Sie
anschliessend den Schlauch durch die
Schlauchführung.
www.lambda-instruments.com
Abbildung 1.2-2 Schieben Sie den PTFE-
Schlauch wie gezeigt durch die
Befestigungsmutter.
Abbildung 1.2-4 Stellen Sie sicher, dass der
PTFE-Schlauch 5 mm aus der Schlauchführung
herausragt, damit sich später höchstens am
PTFE-Schlauchende Tropfen bilden.
Bedienungsanleitung
5
