LAMBDA OMNICOLL Fraktionssammler & Autosampler

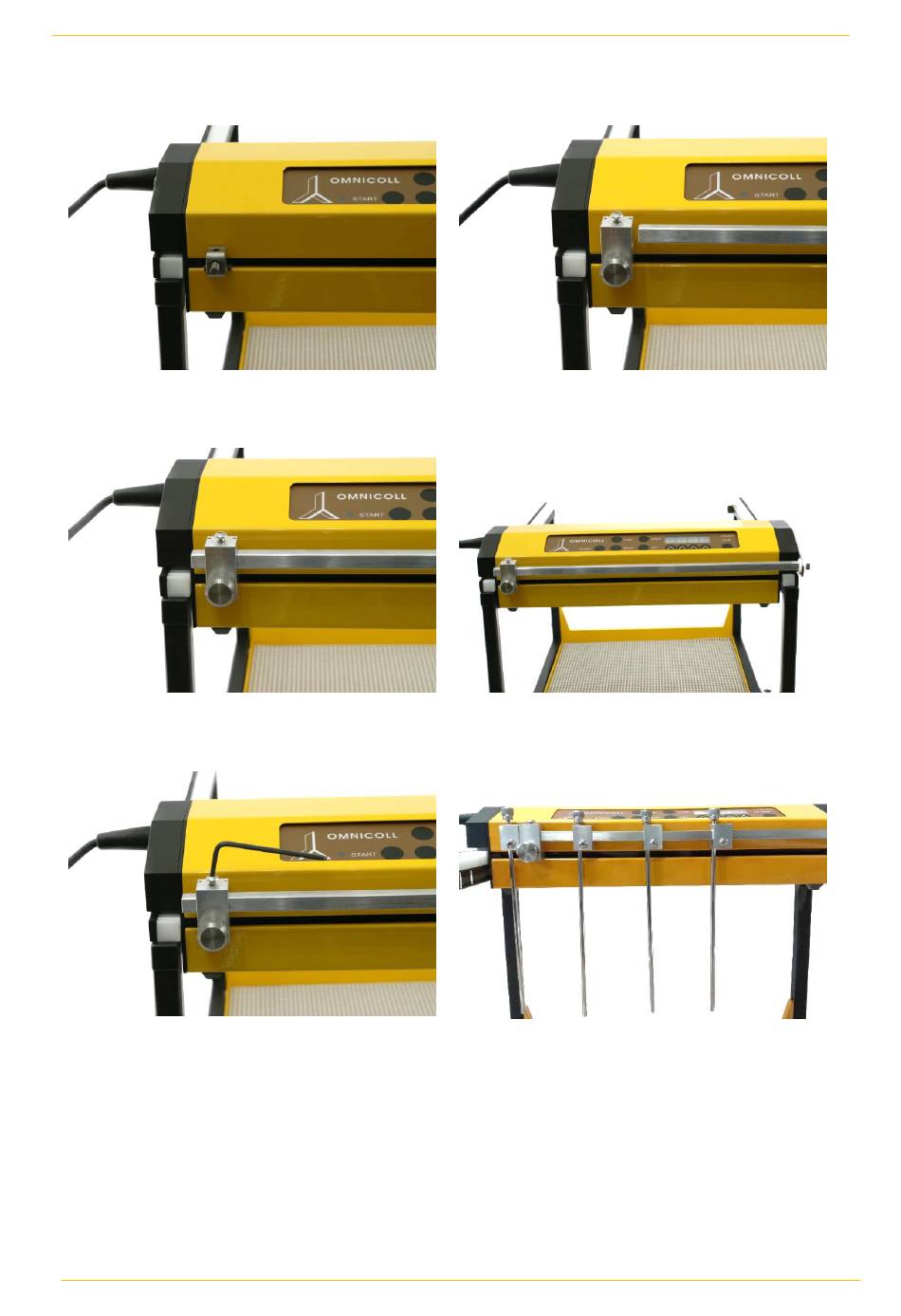

3.8.1 Montage der Vorrichtung für die "mobile" multiple Fraktionssammlung
(vorne)
Abbildung 3.8-5 Schrauben Sie die Schlauch-
führungshalterung vorne am beweglichen Arm
des OMNICOLL Fraktionssammlers ab.
Abbildung 3.8-7 Legen Sie die rechteckige Stab
waagrecht in den Stabhalter.
Abbildung 3.8-9 Oben auf dem Stabhalter
befindet sich eine Schraube: Schrauben Sie mit
dem Sechskantschlüssel den Stab in der
Stabhalterung fest.
(Z.B. mit einem dünnen Spatel kann die Schraube
durch den beweglichen Arm gedrückt werden.)
www.lambda-instruments.com
Abbildung 3.8-6 Setzen Sie die Vorrichtung für
die multiple Fraktionssammlung (den Stabhalter)
auf die Schraube am beweglichen Arm.
Abbildung 3.8-8 Schieben Sie das rechte Ende
der rechteckigen Stabs durch die Öffnung an der
Führungsplatte.
Abbildung 3.8-10 Führen Sie die
Schlauchführungsrohre durch die
Schlauchführungsrohrhalter, die sich auf dem
waagrechten Stab befinden.
Adjustieren Sie die Schlauchführungsrohre
gemäss der Höhe Ihrer Sammelbehälter.
Fixieren Sie die Schlauchführungsrohrhalter mit
dem Sechskantschlüssel auf dem Stab.
Bedienungsanleitung
25
