Lambda OMNICOLL Bedienungsanleitung

Fraktionssammler - probennehmer
Vorschau ausblenden Andere Handbücher für OMNICOLL:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

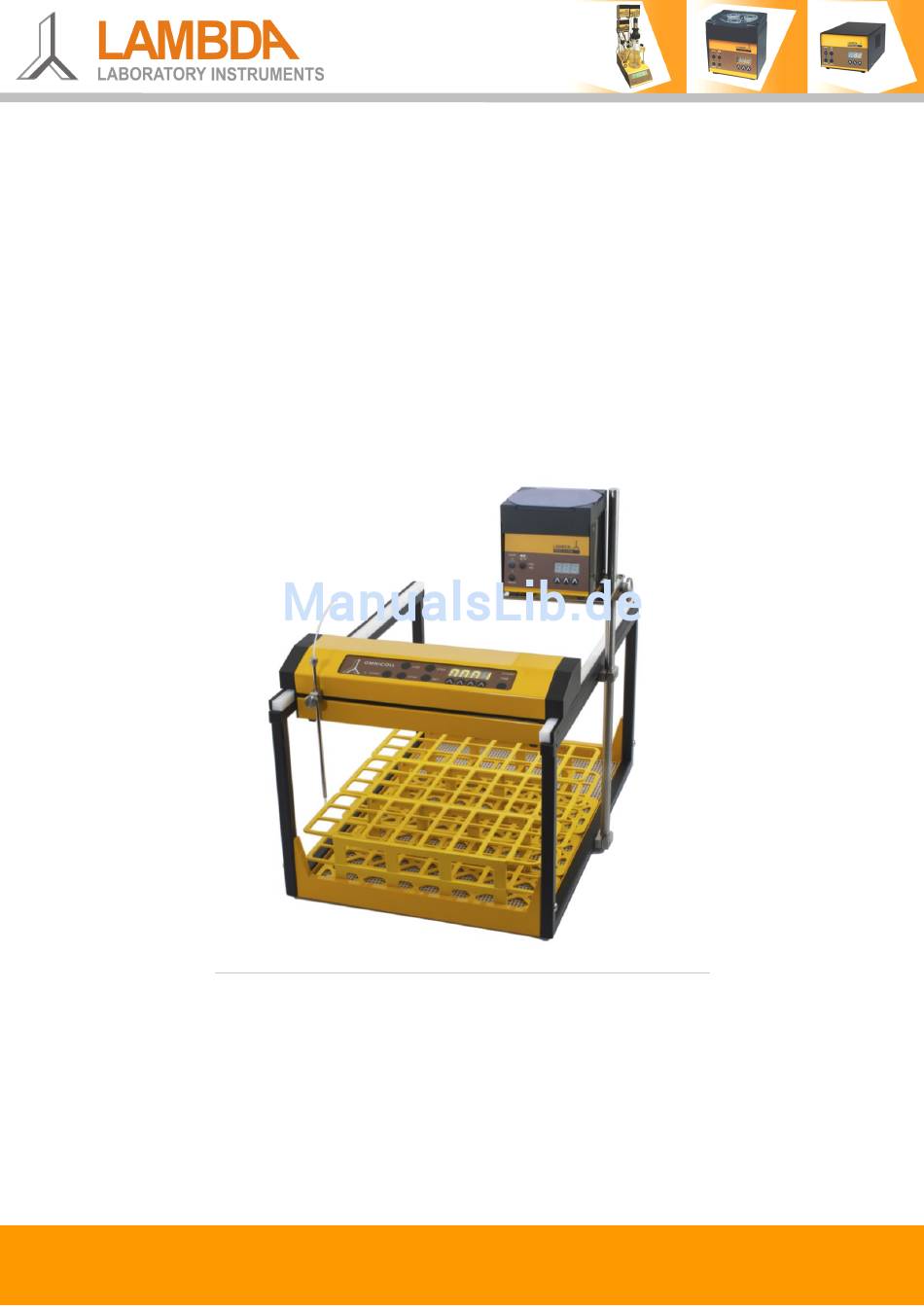

LAMBDA OMNICOLL
Fraktionssammler - Probennehmer
B
EDIENUNGSANLEITUNG
LAMBDA Laborgeräte
LAMBDA CZ s.r.o.
Dr. Pavel Lehky
Lozibky 1
Imfeldsteig 12
CZ-61400 Brno
CH-8037 Zürich
Tschechische Republik
Schweiz
Tel/Fax: +420 545578643
Tel/Fax: +41 (0)444502071/72
Hotline: +420 603274677
www.lambda-instruments.com
LAMBDA Laboratory Instruments, Imfeldsteig 12, CH-8037 Zurich, Switzerland, infos@lambda-instruments.com

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Lambda OMNICOLL

Inhaltszusammenfassung für Lambda OMNICOLL

  • Seite 1 Fraktionssammler - Probennehmer EDIENUNGSANLEITUNG LAMBDA Laborgeräte LAMBDA CZ s.r.o. Dr. Pavel Lehky Lozibky 1 Imfeldsteig 12 CZ-61400 Brno CH-8037 Zürich Tschechische Republik Schweiz Tel/Fax: +420 545578643 Tel/Fax: +41 (0)444502071/72 Hotline: +420 603274677 www.lambda-instruments.com LAMBDA Laboratory Instruments, Imfeldsteig 12, CH-8037 Zurich, Switzerland, infos@lambda-instruments.com...
  • Seite 2 Der LAMBDA OMNICOLL ist ein neuartiger Fraktionssammler für eine uneingeschränkte Anzahl von Fraktionen Probenahmen. Seine Konstruktion erlaubt vielfältige Anwendungen z.B. in der Chromatographie. Der OMNICOLL ermöglicht zudem auch eine grosse Anzahl von simultanen Fraktionen aus verschiedenen chromatographischen Säulen.  Frei wählbare Probengestelle ...

  • Seite 3: Inhaltsverzeichnis

    MONTAGE DES FRAKTIONSSAMMLERS ............ 3 PROGRAMMIERUNG DES FRAKTIONSSAMMLERS ........4 2.1 Prinzip des Programmierens ..................4 2.2 Gebrauch des OMNICOLL mit den gelieferten Röhrchenständern ......5 2.3 Programmierung des OMNICOLL Fraktionssammlers für beliebige Röhrchenständer oder Gefässe ......................5 2.4 Start der Fraktionsnahme ................... 8 2.5 Fraktionsaufnahme nach Volumen ................

  • Seite 4: Montage Des Fraktionssammlers

    Wanne ein (Fig. 3 A). Die Haftung wird besser, wenn Sie die Oberfläche der Matte mit einem feuchten Lappen vom Staub befreien. Vor dem Gebrauch muss die Matte wieder ganz trocken sein.  Das OMNICOLL Probenahmegerät kann anstelle eines anderen Stativs Befestigung Chromatographiesäulen benutzt werden.

  • Seite 5: Programmierung Des Fraktionssammlers

    LAMBDA OMNICOLL Fraktionssammler–Probennehmer Bedienungsanleitung PROGRAMMIERUNG DES FRAKTIONSSAMMLERS 2.1 Prinzip des Programmierens Die Erfahrung zeigt, dass die Programmierung von modernen, mit Mikroprozessoren ausgerüsteten Geräten, oft zu Programmierungsfehlern führt, insbesondere wenn diese Geräte nur gelegentlich benutzt werden. Um diese Fehlerquelle zu eliminieren, die Bedienung übersichtlich zu gestalten und die Benutzung des Fraktionssammlers mit beliebigem Röhrchenständer zu ermöglichen,...

  • Seite 6: Gebrauch Des Omnicoll Mit Den Gelieferten Röhrchenständern

    LAMBDA OMNICOLL Fraktionssammler–Probennehmer Bedienungsanleitung 2.2 Gebrauch des OMNICOLL mit den gelieferten Röhrchenständern Die Kodierstreifen sind bereits mit den Positionssignalen für Fig. 6 die gelieferten Röhrchenhalter versehen.  Befestigen Sie den langen schmalen Kodierstreifen (Y- Achse) unter der linken Zahnstange des Rahmens (Fig.
  • Seite 7 Flüssigkeitsströmen (Multikanal-Adapter) verwendet. Der entsprechende Betriebsmodus (Sammelmodus) wird wie folgt ausgewählt:  Ziehen Sie das Steckernetzteil des OMNICOLL Fraktionssammlers aus dem Stromnetz. Drücken Sie den Knopf LINE und stecken Sie gleichzeitig das Netzteil wieder ans Stromnetz. “Line” oder “Mean” erscheint auf der Anzeige.

  • Seite 8: Zeit Auflösung (0.1 Oder 1 Minute)

    2.3.6 Tropfenzahl und Impulszahl Teiler Diese Funktion erlaubt eine beträchtliche Erhöhung (um einen Faktor 60) des Fraktionsvolumens, falls mit dem Tropfen-Zähler (Art. Nr. 6926) oder mit den LAMBDA Pumpen, deren Motor-Impulse (counts) gezählt werden, gearbeitet wird. Der Impuls-Zahl- Teiler kann entweder durch 1 oder durch 60 teilen. Beim Teilen durch 1 wird jeder Tropfen oder jeder Motor-Impuls gezählt.

  • Seite 9: Start Der Fraktionsnahme

    Sie es durch drücken des Knopfes SET. 2.4 Start der Fraktionsnahme  Verbinden Sie das Steckernetzteil (9V) mit dem Kabel des OMNICOLL Fraktionssammler- Wagens.  Stellen Sie den Wagen so auf die Zahnstangen, dass er auf beiden Seiten die gleiche Distanz vom vorderen Rand hat.

  • Seite 10: Fraktionsaufnahme Nach Volumen

    Flüssigkeit beeinflusst wird. 2.6 Kalibrierung der peristaltischen Pumpe und des Fraktionssammlers  Die LAMBDA Peristaltik-Pumpe wird mit dem Fernsteuerkabel (Art. Nr. 4810-s) über die Verbindungsbox (Art. Nr. 6911 oder 6929) mit dem Steckernetzgerät und dem OMNICOLL Fraktionssammler verbunden. Die Stecker wurden so gewählt, dass sie nicht falsch eingesteckt werden können.

  • Seite 11: Erhöhung Der Kapazität Des Omnicoll Probenahmegerätes

    Schlauch von 3 mm Innendurchmesser etwa einem Tropfen. 2.7 Erhöhung der Kapazität des OMNICOLL Probenahmegerätes Mehrere Unterteile des OMNICOLL Fraktionssammlers können verbunden werden. Dadurch kann die Kapazität des Fraktionssammlers beliebig erhöht werden. Der Wagen rollt von den Zahnschienen einer Untereinheit zur nächsten und wird am ersten Reihensignal der...

  • Seite 12: Fraktionsaufnahme Mit Einer Pause Zwischen Den Fraktionen (High Mode)

    2.8 Fraktionsaufnahme mit einer Pause zwischen den Fraktionen (high mode) Bei biologischen, chemischen und anderen Prozessen ist es manchmal notwendig, Muster in bestimmten Zeitabständen aufzunehmen. Der Fraktionssammler OMNICOLL ist für solche Aufgaben bestens geeignet. Er erlaubt eine Pause zwischen 0.1 und 999.9 Minuten (= 16.6 Stunden) oder 1 und 9999 Minuten (= 1 Woche) einzustellen.

  • Seite 13: Fernbedienung Des Omnicoll Probenahmegerätes

    (z. B. nach Betätigung der STOP Taste). Nach Empfang eines elektrischen Impulses von 3 bis 12 V (oder 12 bis 30 V mit einem Widerstand von 3300 Ohm in Reihe) nimmt der OMNICOLL eine einzelne Fraktion je nach vorprogrammierter Zeit oder Volumen und wartet nächste Signal.

  • Seite 14: Unterhalt

    Halten Sie das Gerät sauber. Wischen Sie das Gerät mit einem feuchten Lappen ab. Es können auch übliche Detergentien oder Ethylalkohol verwendet werden. Falls Sie Probleme oder Fragen bezüglich Ihres OMNICOLL Fraktionssammlers und Probenahmegerätes haben, wenden Sie sich an unseren Service-Dienst.

  • Seite 15: Sicherheits-Aspekte

    LAMBDA OMNICOLL Fraktionssammler–Probennehmer Bedienungsanleitung SICHERHEITS-ASPEKTE Da der OMNICOLL Fraktionssammler mit einer Nieder-Spannung von 9 V aus dem Steckernetzgerät gespeist wird, besteht keine Gefahr eines Stromschlages. Falls der Fraktionssammler über längere Zeit nicht verwendet wird, trennen Sie das Steckernetzteil vom Stromnetz. Der Stromverbrauch des Fraktionssammlers ist sehr klein, vor allem wenn die Motoren nicht in Betrieb sind.

  • Seite 16: Technische Daten

    240 Röhrchen (Reagenzgläser) von 16 mm Durchmesser 160 Röhrchen (Reagenzgläser) von 20 mm Durchmesser 96 Röhrchen (Reagenzgläser) von 30 mm Durchmesser Durch das Verbinden von mehreren OMNICOLL-Unterteilen kann die Kapazität um ein Vielfaches vergrössert werden. Permanenter Speicher: Speicherung aller Einstellungen...

  • Seite 17: Eingänge/Ausgänge

    Abschirmung ist der common ground 6-Pol Stecker GARANTIE LAMBDA gewährt eine zwei-jährige Garantie auf Material und Herstellungsfehler, falls das Gerät gemäss der Bedienungsanleitung benutzt wurde. Garantie-Bedingungen:  Das Gerät muss mit einer vollständigen Beschreibung des Defektes oder Problems zurückgeschickt werden.

  • Seite 18: Anhang

    LAMBDA OMNICOLL Fraktionssammler–Probennehmer Bedienungsanleitung ANHANG 9.1 Zusammenbau des Fraktionssammlungs-Schlauches Zusammenbau des Fraktionssammlungs- Schlauchs: (a) PTFE-Schlauch (Aussen-Durchmesser 1.8 mm) (b) Feststell-Mutter (c) Dichtungs-Ring (1 x 1.5 mm) (d) Schlauch-Führungsrohr Führen Sie den mitgelieferten PTFE- Schlauch (a) durch die Feststell-Mutter (b). Schieben Sie den Dichtungsring (c) über den PTFE-Schlauch (a).

  • Seite 19: Montage Des Frontalen Multi-Kanal Adapters

    9.2 Montage des frontalen Multi-Kanal Adapters Bei Verwendung des Multi-Kanal Adapters müssen der Pumpenhalter und dessen Haltestange entfernt werden. Schrauben Sie den Schlauch-Führungsrohr- Halter des OMNICOLL Fraktionssammler- Arms (a) ab. Schieben Sie die eckige Stange (b) durch den Stangenhalter (c).
  • Seite 20 Öffnung! Ansonsten könnten die optischen Sensoren beschädigt werden.  Stellen Sie den Wagen des OMNICOLL Fraktionssammlers an den Anfang der Zahnstangen. Beachten Sie, dass links und rechts der gleiche Abstand zwischen Wagen und Zahnstangenrand besteht. ...
  • Seite 21 LAMBDA OMNICOLL Fraktionssammler–Probennehmer Bedienungsanleitung  Falls notwendig, korrigieren Sie diese Position in dem Sie den Kodierstreifen (im Gerät), die Multi-Kanal-Sammel-Vorrichtung oder das Probengestell entsprechend verschieben.  Die Position der Reihen kann durch den Reihen-Kodierstreifen am Fraktionssammler- Gestell verstellt werden. ...

  • Seite 22: Anschluss Des Tropfen-Zähler Detektors

    LAMBDA OMNICOLL Fraktionssammler–Probennehmer Bedienungsanleitung Die Abbildung zeigt ein Beispiel einer Multi- Kanal Konfiguration, in der 6x2 Fraktionen aus 6 Kolonnen (Strömen) gesammelt werden. 9.3 Anschluss des Tropfen-Zähler Detektors Schrauben Sie die Schlauch-Führungsrohr- Schraube (a) etwas los, so dass das Schlauch-Führungsrohr (b) sich drehen kann.
  • Seite 23 Buchse des Kommunikationsmoduls (Art. Nr. 6929) an. Schliessen Sie den OMNICOLL Fraktionssammler an die „OMNICOLL“- Buchse an und gegebenenfalls die LAMBDA Pumpe oder ein Ventil an die „PUMP/VALVE”-Buchse. Schliessen Sie das Netzgerät an die „POWER”-Buchse. Für die Fernsteuerung des OMNICOLL Fraktionssammlers wird die „REMOTE“-...

  • Seite 24: Rs-232 Kommunikations-Protokoll Für Fraktionssammler Omnicoll

    Zeilenumbruch cr (carriage return). Der Fraktionssammler wird den Befehl ausführen und das Frontpanel für jegliche manuelle Eingaben blockieren. 9.4.2 Befehle Nachfolgend ist die Liste der Befehle für den OMNICOLL Fraktionssammler–Probennehmer: # ss mm r qs c Start (run) # ss mm e qs c aktiviert Fernsteuerung (Frontpanel desaktiviert) aktiviert „lokalen“...

  • Seite 25: Format Der Daten-Übermittlung

    1: Einstellung Pulszahl (COUNT) 2: Einstellung Pausenlänge (PAUSE) 3: Einstellung Anzahl Fraktionen - Proben (NUMBER) Die Antwort des OMNICOLL Fraktionssammlers – Probennehmers ist wie folgt: < mm ss B xxx.x qs c Zeit xxx.x in 0.1 Minutenschritten (Sammler ist im Stand-by Modus) <...

  • Seite 26: Einstellung Der Geräte-Adresse

    LAMBDA OMNICOLL Fraktionssammler–Probennehmer Bedienungsanleitung 9.5 Einstellung der Geräte-Adresse Falls der OMNICOLL Fraktionssammler und Probenehmer mit der optionalen RS-232 Schnittstelle ausgestattet wurde, ist digitale Steuerung, z.B. ab PC, möglich. Ziehen Sie das Steckernetzteil des OMNICOLL Fraktionssammlers aus dem Stromnetz. Drücken Sie den Knopf STEP und stecken Sie gleichzeitig das Netzteil wieder ans Stromnetz.
