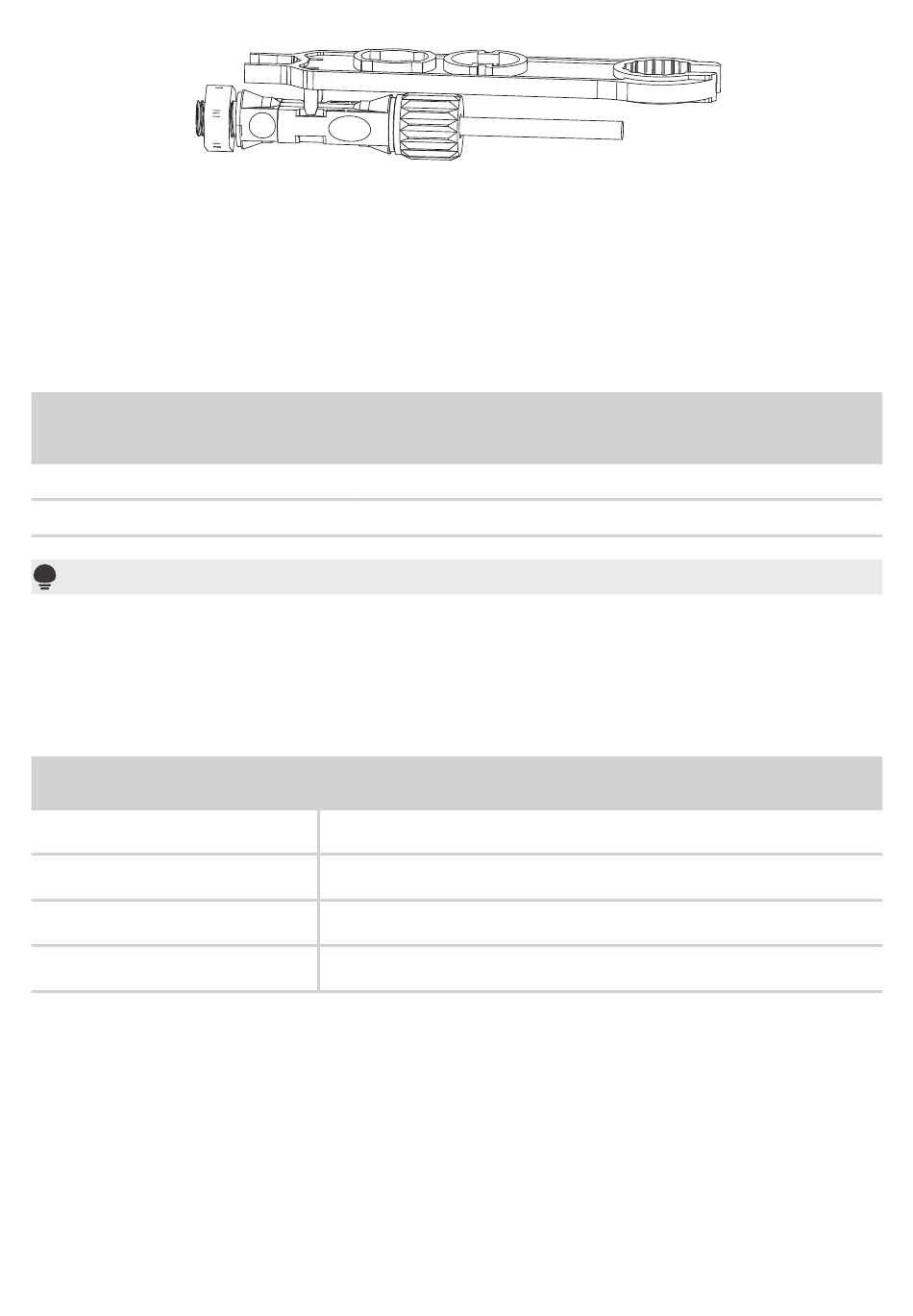

7.6 Anschluss vom Intelligenten Zähler
Die integrierten Energiemanagementfunktionen des Wechselrichters erfordern die
Messung des Leistungsflusses am Netzanschlusspunkt.
In der folgenden Tabelle finden Sie die PIN-Belegung für die RS485-Verbindung
zwischen dem Wechselrichter und dem Energiezähler.
Pins des COM-Ports des
Wechselrichters
Stift 8
Stift 9
HINWEIS
• Verwenden Sie das geschirmte verdrillte Doppelkabel.
• Der Kupferaußendurchmesser sollte mehr als 0,5 mm
• Halten Sie sich von Stromkabeln oder anderen elektrischen Feldern fern.
• Der max. Abstand beträgt 1.200m.
Energiezähler durch Stromwandler:
Technische Daten
Spannung
Strom
Frequenz
Puls
Funktion
RS485+ (A2)
RS485- (B2)
AC 3×230/400 V
0,05-1,5(6) A
50/60 Hz
6400 Imp / kWh
32
Zählerstift
Stift 24
Stift 25
2
betragen.
