PE
N

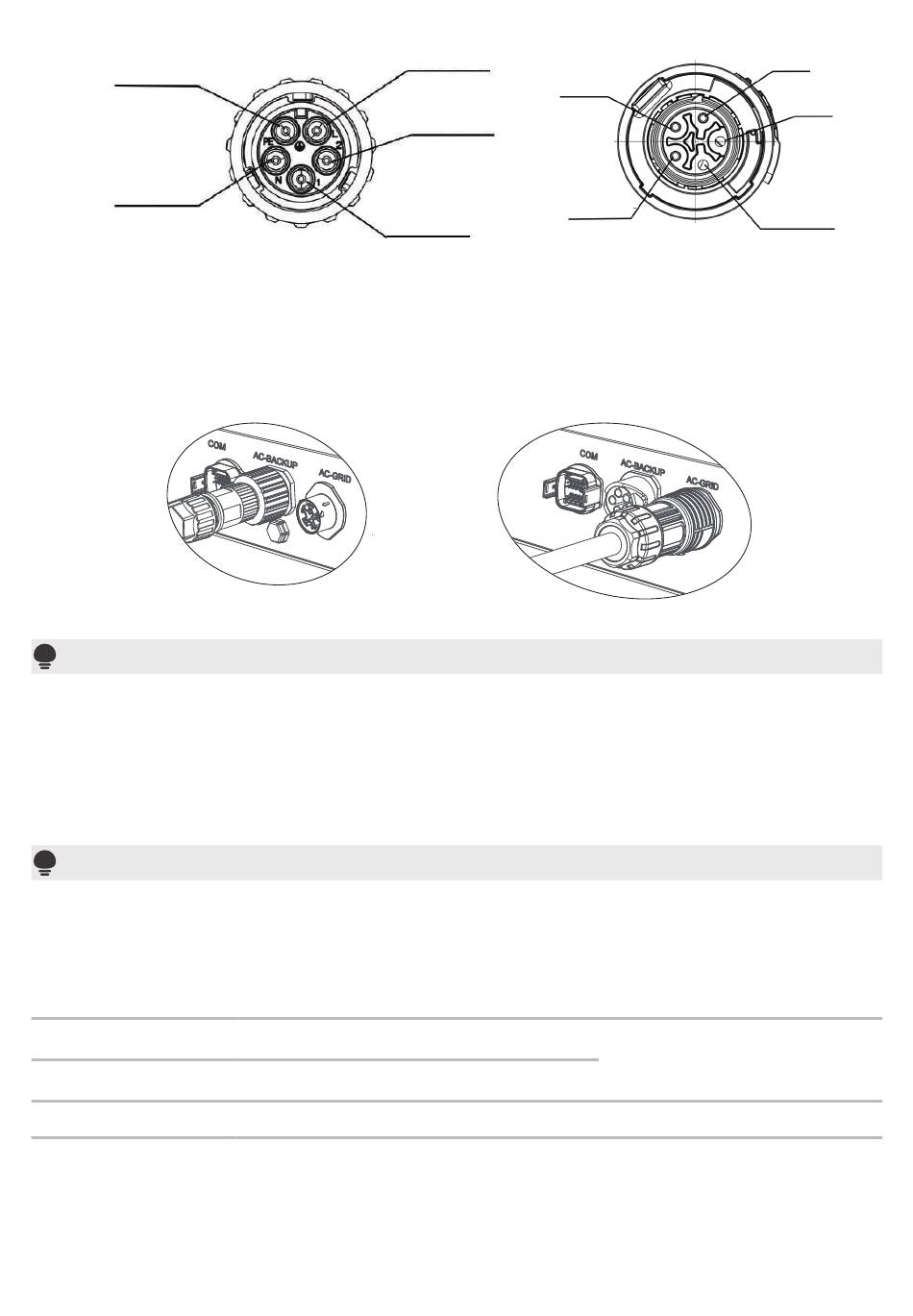

4) Montieren Sie das Steckergehäuse und schrauben Sie die Kabelverschraubung
fest.
5) Verbinden Sie den AC-Anschluss mit dem AC-Anschluss des Wechselrichters,
indem Sie ihn im Uhrzeigersinn drehen, bis er einrastet.
HINWEIS
• Ziehen Sie den Netzstecker ab, indem Sie ihn gegen den Uhrzeigersinn drehen.
• Wenn Sie die Zähleranschlussfunktion verwenden, vergewissern Sie sich, dass
das AC-Anschlusskabel mit dem Zählerkabel übereinstimmt (L1-, L2-, L3-, N-
und PE-Kabel).
7.5 DC-Anschluss
HINWEIS
• Die Anschlussschritte von Batterie und PV sind gleich, nur die
Klemmenspezifikationen sind unterschiedlich. Die Farbe der Batterieklemme ist
blau, die Farbe der PV-Klemme ist schwarz.
Bitte beachten Sie die empfohlenen Kabeldimensionen:
Kabelquerschnitt (mm
Spektrum
4,0 - 6,0
BACKUP-L3
BACKUP-L2
BACKUP-L1
2
)
Empfohlener Wert
4,0
NETZ-L3
NETZ-L2
Außendurchmesser
des Kabels (mm)
4,5 - 7,8
29
N
PE
NETZ-L1
