Netz
B-
DCDC
B+
Einheit
COM0
COM1
B+
B-
Batterie*
B-
B+
COM0
COM1
B+
B-
Batterie*
B-
B+
COM0
*) Lasten des optionalen Handschalters
können auch unter Fehlerbedingungen
weiter versorgt werden.
1
Abhängig von den Haushaltslasten und der Wechselrichterleistung
2
Abhängig von den Lasten
3
32A/400V AC-Unterbrecher
4
25A/400V AC-Unterbrecher
5
30mA RCD
6
300mA RCD
7
30mA RCD
HINWEIS
• Die Werte in der Tabelle sind empfohlene Werte und können je nach den
tatsächlichen Bedingungen auf andere Werte eingestellt werden.
7.3 Erdungsanschluss
Verbinden Sie den Wechselrichter über das Schutzleiterkabel (PE) zur Erdung mit
der Potentialausgleichsschiene.
ACHTUNG
Polerdung nicht zulässig!
• Da der Wechselrichter transformatorlos ist, dürfen die Plus- und Minuspole
des PV-Generators NICHT geerdet werden. Eine Erdung dieser Pole kann zu
schwerwiegenden Fehlfunktionen des Wechselrichters führen. In der PV-Anlage sind
nicht alle stromführenden Metallteile (z. B. PV-Modulrahmen, PV-Rahmen, Gehäuse
des Generatoranschlusskastens, Wechselrichtergehäuse) erfordern eine Erdung.

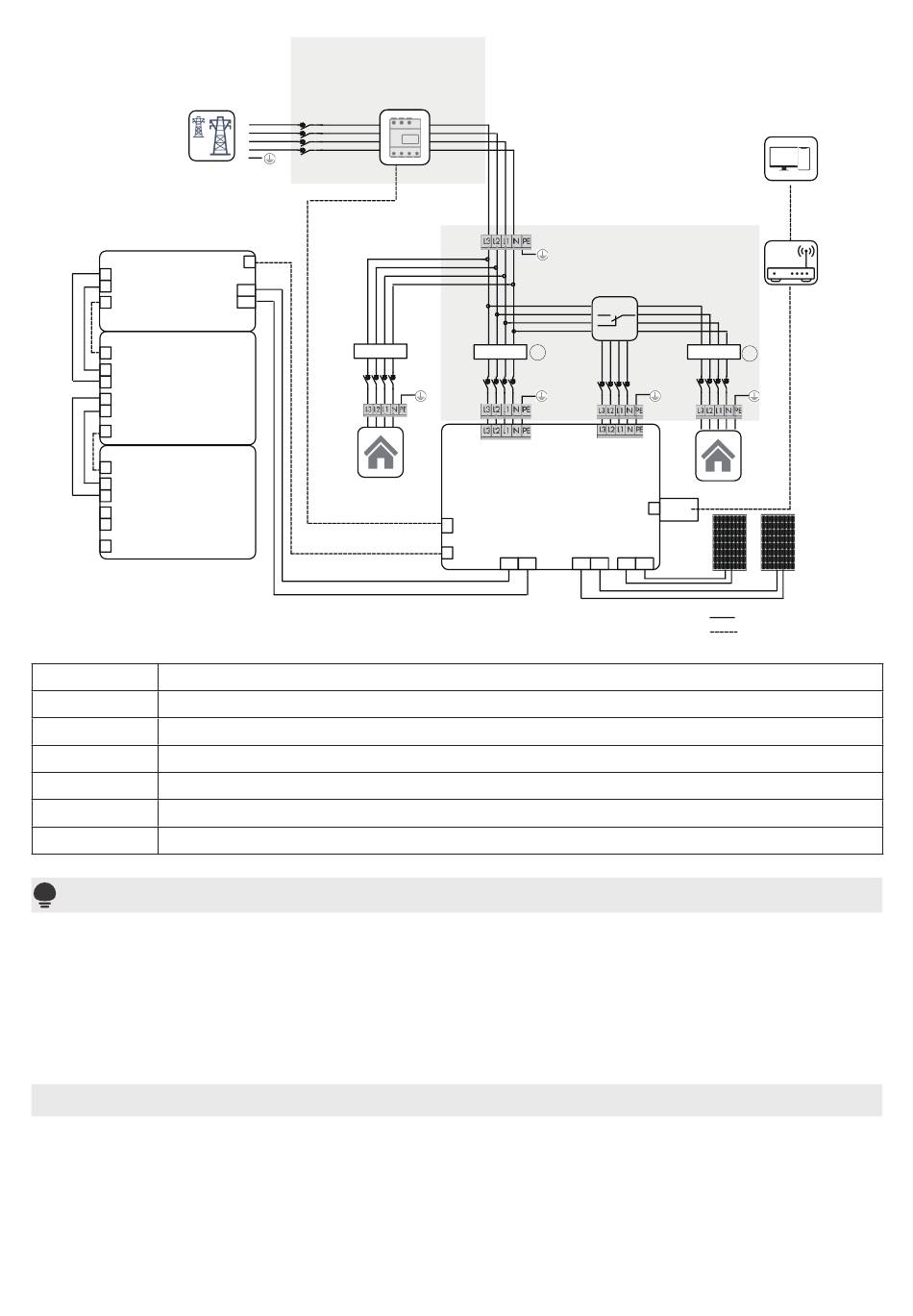

Hausanschlusskasten
Intelligenter Zähler
①
L3
L2
L1
N
PE
COM
BAT+
BAT-
RCD
②
LASTEN
ohne Backup
⑤
6
RCD
③
④
AC
AC
NETZ
BACKUP
Hybrid-
Wechselrichter
COM
BMS
BAT+ BAT-
PV2- PV2+
26
WEB&APP
Verteilerkasten
*
7
RCD
②
BACKUP-
LASTEN
Kabelloses
Kabellos
Modul
PV-Array
2#
PV1- PV1+
Stromversorgung
Kommunikation
Router
PV-Array
1#
