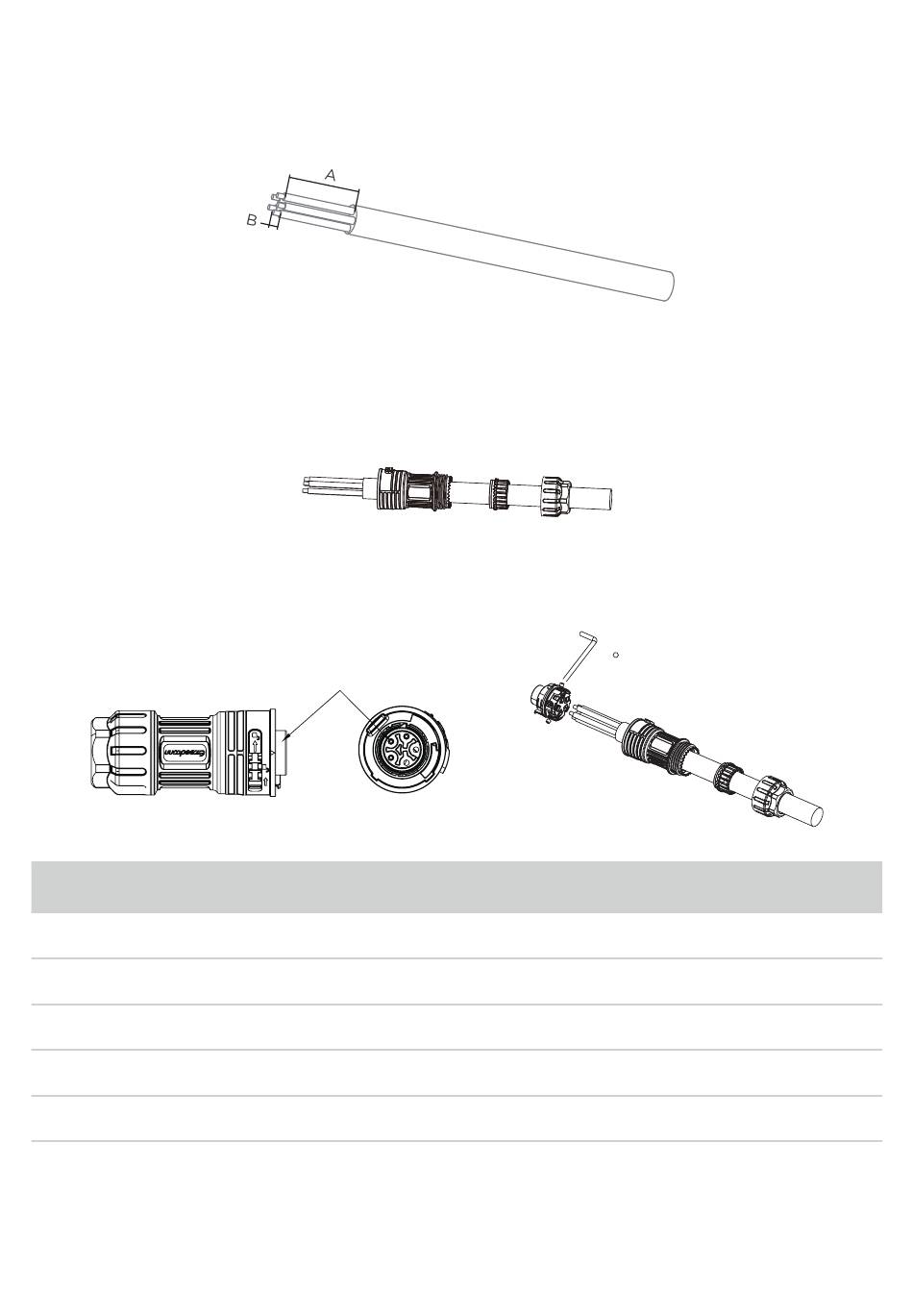

Bitte befolgen Sie die folgenden Schritte, um den AC-Stecker zu installieren.
1) Wählen Sie das passende Kabel gemäß obigem Schaltplan aus. Entfernen Sie
die Isolierschicht des AC-Ausgangskabels mit einer Abisolierzange und gemäß
der folgenden Abbildung.
2) Demontieren Sie den Stecker gemäß der folgenden Abbildung. Führen Sie das
AC-Ausgangskabel durch die Kabelverschraubung.
3) Schließen Sie das AC-Kabel gemäß den folgenden Anforderungen an und ziehen
Sie die Klemme mit dem Inbusschlüssel fest.
Verbindung
L1
L2
L3
N
PE
A = 30~50 mm
B = 3~5 mm
Kabel
Phase 1 (braun)
Phase 2 (schwarz)
Phase 3 (grau)
Neutralleiter (blau)
Erdungskabel (gelb-grün)
28
