Massoth DiMAX Bedienungsanleitung Seite 5

Spannungsversorgung
14-18 V Wechselspannung oder
16-24V Gleichspannung
min. 2 Ampere
Power Supply
14-18 V AC
16-24V DC
min. 2 Ampere
Status-LED
Massoth Busanschluss
Massoth Bus Connector

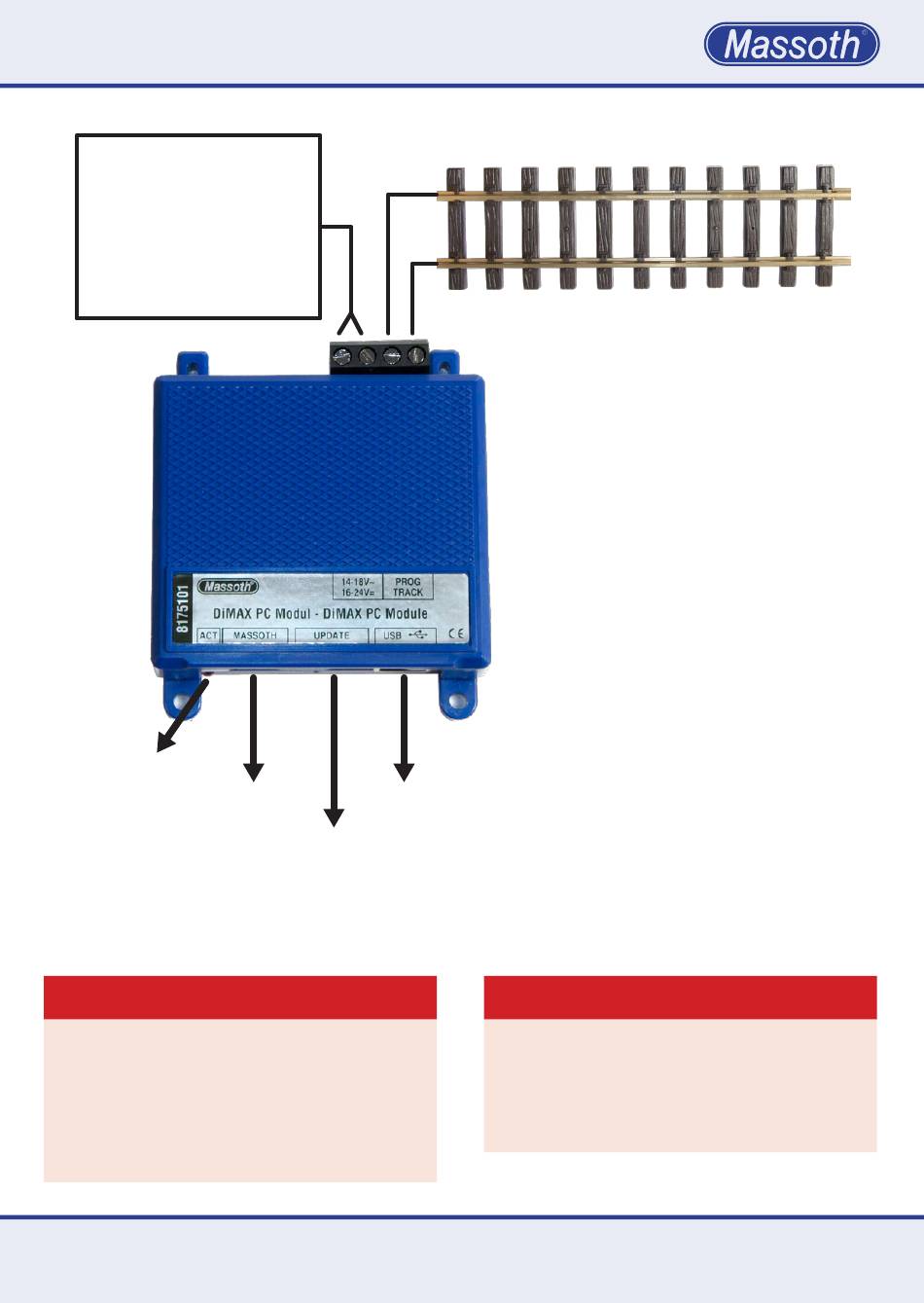

Abbildung 1: Anschlüsse des DiMAX PC Moduls
Illustration #1: Connections of the DiMAX PC Module
Achtung!
Vertauschen Sie nicht die Span-
nungsversorgungsanschlüsse mit
dem Programmierausgang. Das
Modul kann dadurch irreparabel
zerstört werden.
USB 2.0 Anschluss
USB 2.0 Connector
High Speed Update Schnittstelle
High Speed Update Interface
Programmierausgang
Programming output
Caution!
Do not mix up the power supply
connectors with the programming
output. The module can be damaged
irreparably.
5
