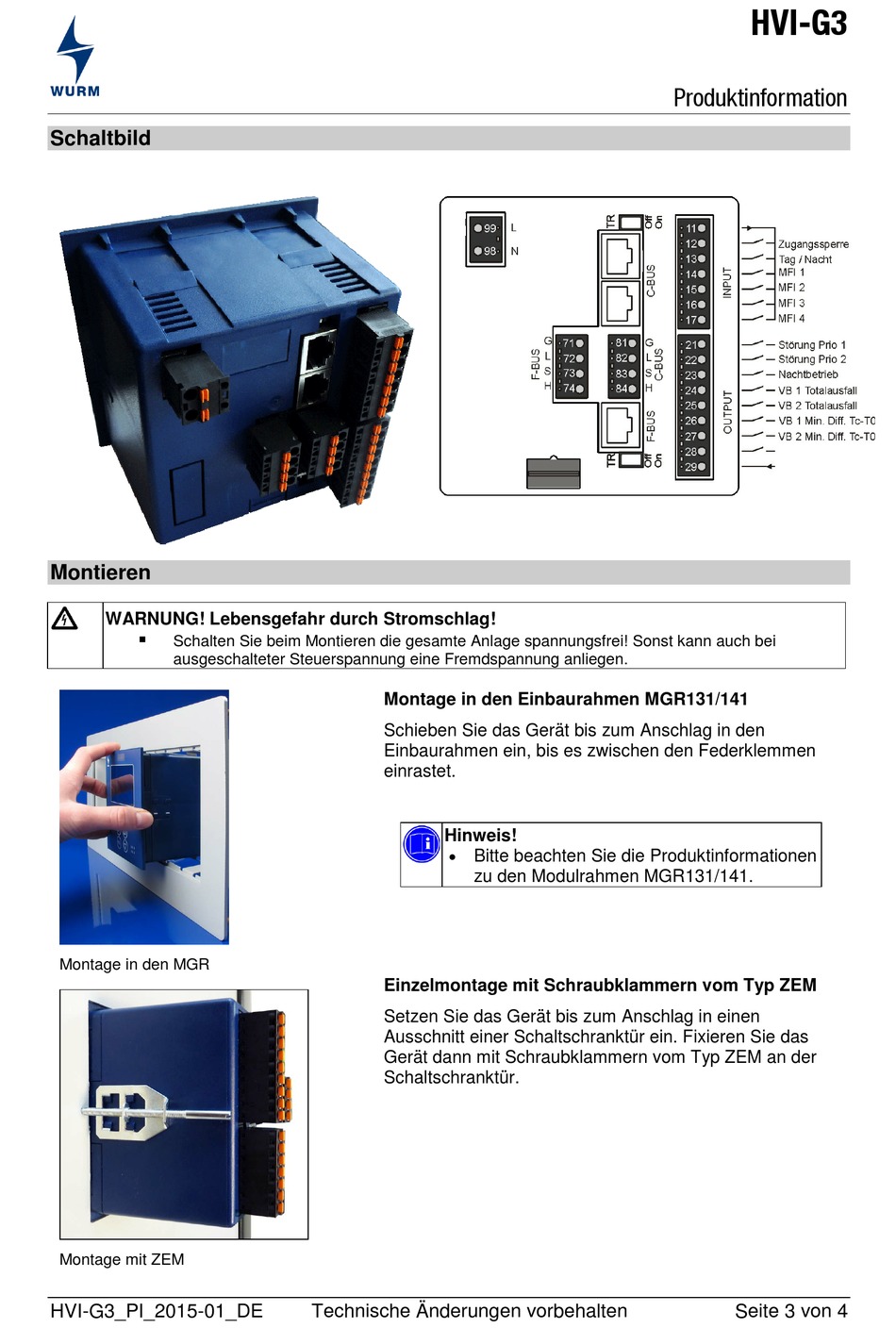

WURM HVI-G3 Produktinformation Seite 3

Werbung

Schaltbild
Montieren
WARNUNG! Lebensgefahr durch Stromschlag!
Schalten Sie beim Montieren die gesamte Anlage spannungsfrei! Sonst kann auch bei
ausgeschalteter Steuerspannung eine Fremdspannung anliegen.
Montage in den MGR
Montage mit ZEM
HVI-G3_PI_2015-01_DE
Montage in den Einbaurahmen MGR131/141
Schieben Sie das Gerät bis zum Anschlag in den
Einbaurahmen ein, bis es zwischen den Federklemmen
einrastet.
Hinweis!
Bitte beachten Sie die Produktinformationen
zu den Modulrahmen MGR131/141.
Einzelmontage mit Schraubklammern vom Typ ZEM
Setzen Sie das Gerät bis zum Anschlag in einen
Ausschnitt einer Schaltschranktür ein. Fixieren Sie das
Gerät dann mit Schraubklammern vom Typ ZEM an der
Schaltschranktür.
Technische Änderungen vorbehalten
HVI-G3
Produktinformation
Seite 3 von 4
