FOX RACING SHOX FLOAT Montageanleitung Seite 13

E n i b a u u n d A u s b a u d
Um die Feder aus Ihrem Federelement auszubauen, führen Sie folgende Schritte durch:
a V l i n , a l a V i n a l l R u d n a V
Lösen Sie den Einstellring für die Vorspannung und nehmen Sie ihn vom Gehäuse ab.
Hinweis: Es ist unter Umständen nötig, die Distanzhülsen am Gehäuse-Ende des Federelements abzumontieren, um
die Feder auszubauen.
Ziehen Sie die Feder vom Gehäuse des Federelements ab.
Montieren Sie die neue Feder, indem Sie diese über das Gehäuse des Federelements schieben.
Ziehen Sie den Einsteller für die Vorspannung um eine volle Umdrehung an, damit er sich nicht durch Vibrationen lösen
kann
.
V a n l i a l R C
Lockern Sie den Einstellring für die Vorspannung, bis Sie den geschlitzten Haltering vom Federelement abnehmen
können.
Hinweis: Es ist unter Umständen nötig, die Distanzhülsen am Führungsstangen-Ende des Federelements
abzumontieren, um die Feder auszubauen.
Ziehen Sie die Feder vom Gehäuse des Federelements ab.
Schieben Sie die neue Feder über die Öse und montieren Sie dann den Halte-Ring für die Feder.
Hinweis: Der Schlitz des geschlitzten Halte-Rings muß auf der flachen Seite der Feder liegen. Wenn der Schlitz über der
Lücke am Ende der Feder-Spirale liegt, kann sich der geschlitzte Halte-Ring verbiegen.
Ziehen Sie den Einstellring für die Vorspannung um eine volle Umdrehung an, damit sich dieser nicht durch Vibrationen
lösen kann.
Richten Sie den geschlitzten Halte-Ring so aus, daß der Knopf für die Zugstufe in der Mitte des Schlitzes liegt.
r e F e d e n r
i n a l l R L

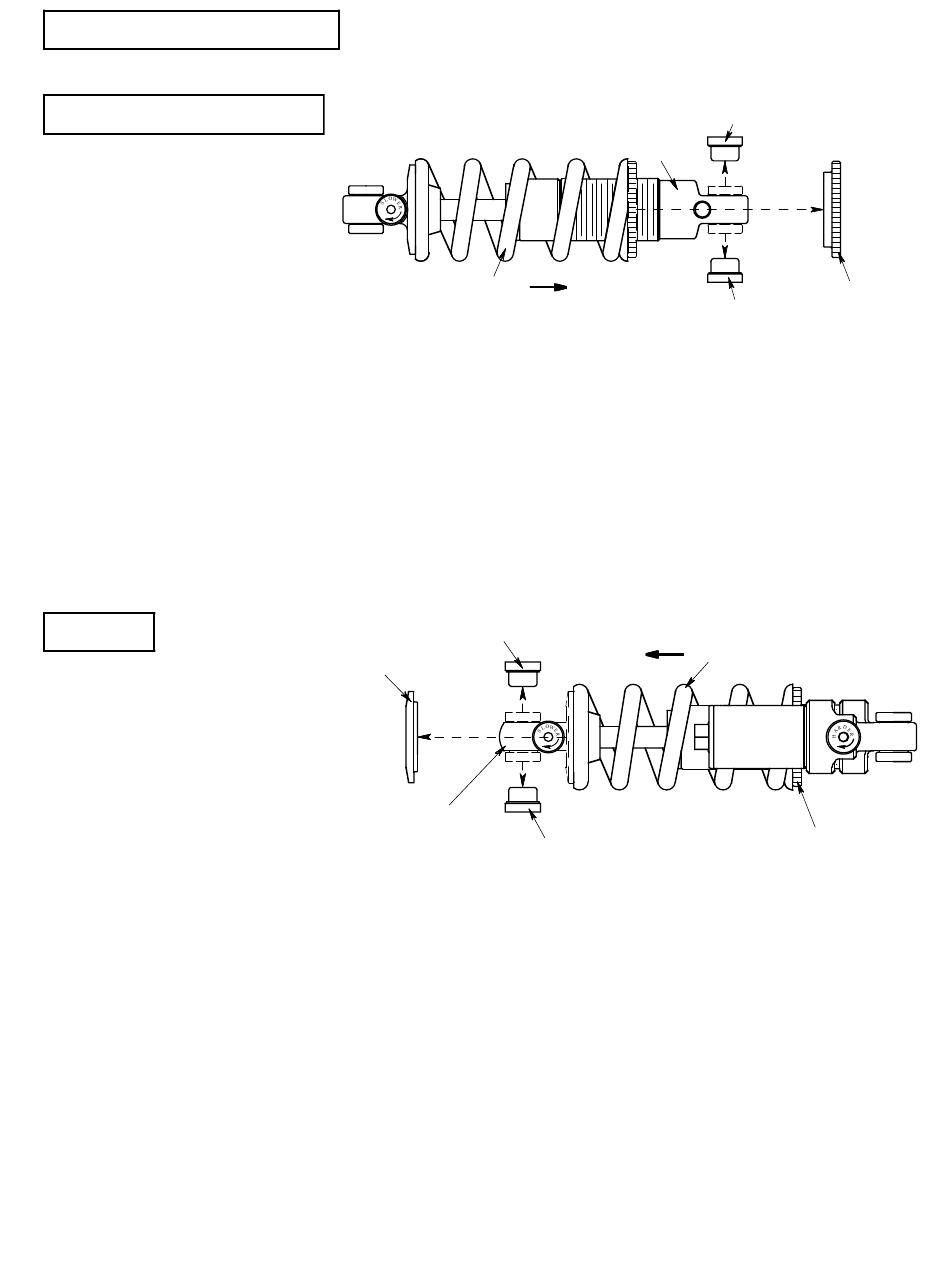

SLOTTED
SPRING
RETAINER
SHAFT EYELET
SPRING
(SLIDE OVER BODY)
REDUCER
REDUCER
REDUCER
BODY
PRELOAD RING
(REMOVE FROM BODY)
REDUCER
SPRING
(SLIDE OVER SHAFT EYELET)
PRELOAD RING
(LOOSEN TO REMOVE SPRING)
