FOX RACING SHOX FLOAT Montageanleitung Seite 11

REDUCER
BODY EYELET
SHOCK BODY
GREASE BEARINGS, SEAL, & WIPER
AIR SLEEVE WIPER
AIR SLEEVE BEARING
S u ä e b n r u d n Ü e b r p r u f ü g n
Säubern Sie das Innere der Lufthülse mit einem Entfettungsmittel.
Überprüfen Sie die Dichtung und das Lager im Innern der Lufthülse.
Falls die Dichtung beschädigt oder abgenutzt ist, tauschen Sie diese aus.
Säubern Sie das Gehäuse, die Dichtung des Gehäuses, die Lager des Gehäuses und die Führungsstange mit einem
Entfettungsmittel.
Überprüfen Sie die Dichtung des Gehäuses und die Lager des Gehäuses auf Abnutzung oder Beschädigungen.
Falls diese Teile beschädigt oder abgenutzt sind, tauschen Sie sie aus
.
F t e e t n u n d Z s u a m m e n
Fetten Sie den O-Ring an der Öse und das Gewinde der Öse an der Führungsstange dünn mit einem auf Lithium
basierenden Mehrzweckfett ein (NLGI #2).
Fetten Sie die Dichtung des Gehäuses und das Lager des Gehäuses großzügig ein, so daß ein Fettvorrat oberhalb des
Gehäuse-Lagers entsteht.
Fetten Sie die Dichtung der Lufthülse, das Lager der Lufthülse und den Wischer der Lufthülse dünn ein.
Schieben Sie die Lufthülse auf das Gehäuse, bis der Wischer der Lufthülse am Ende des Gehäuses liegt. Schrauben
Sie die Lufthülse noch nicht fest.
(Die Lufthülse läßt sich nur schwer zusammendrücken, da in der Negativ-Luftkammer Druck entstanden ist, der nicht
entweichen kann. Warten Sie, bis das Federelement am Fahrrad montiert ist. Mit der Hebelwirkung des Fahrrads ist es
einfach, das Federelement zusammenzudrücken.)
Fetten Sie die Lagerhülsen und Distanzhülsen.
Montieren Sie Distanzhülsen in den Lagerhülsen.
Bauen Sie das Federelement im Fahrrad ein.
Drücken Sie das Federelement vorsichtig zusammen, bis Sie die Lufthülse festschrauben können. Achten Sie darauf,
daß die Lufthülse nicht vom Gehäuse rutscht.
Schrauben Sie die Lufthülse auf die Öse an der Führungsstange.
Pumpen Sie das Federelement entsprechend der Anleitung unter Anleitung für Pumpen auf.
Hinweis: Die Teilnummer des Lufthülsen-Dichtungssatzes, falls notwendig, ist 803-00-050-A.

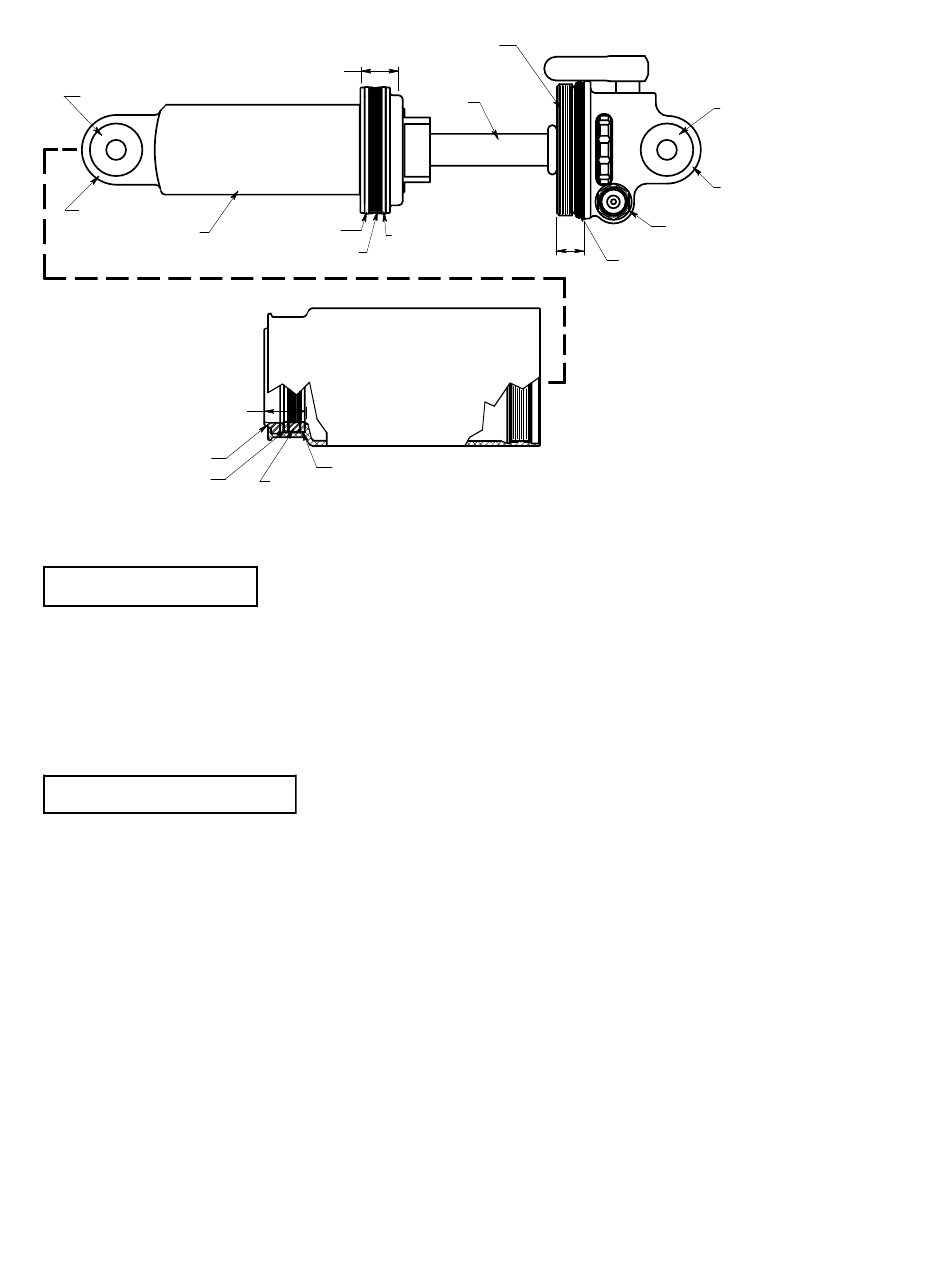

THREADS FOR AIR SLEEVE
