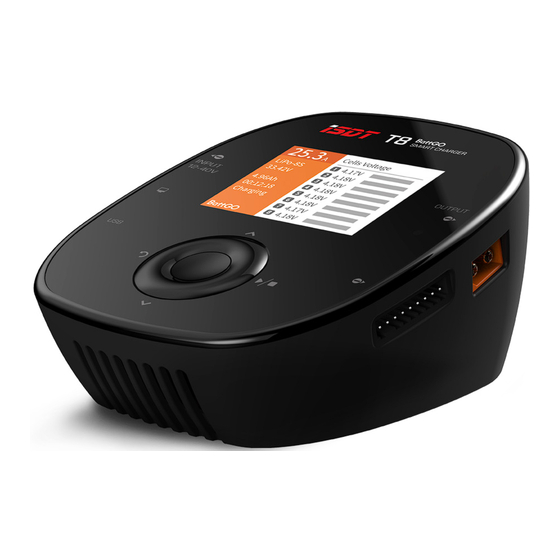

T Serie Smart Charger
T6 Lite / T6 / T8
Bedienungsanleitung V1.1.179

Werbung

loading

Inhaltszusammenfassung für ISDT T Serie

  • Seite 1 T Serie Smart Charger T6 Lite / T6 / T8 Bedienungsanleitung V1.1.179...
  • Seite 2 Einleitung Vielen Dank für den Kauf eines ISDT Ladegerätes aus der T Serie. In diesem Handbuch erfahren Sie, wie Sie das Ladegerät und seine wichtigsten Funktionen verwenden. Weitere Informationen zu ISDT Produkten finden Sie unter www.mttec.de Bei den Smart Charger Geräten der T Serie handelt es sich um sehr innovative Hochleistungsladegeräte.
  • Seite 3 Inhalt ----------------------------------------------------04 Warn- und Sicherheitshinweise ----------------------------------------------------05 Produkteigenschaften ----------------------------------------------------06 Technische Daten ----------------------------------------------------07 Akkutyp u. Ladeparameter ----------------------------------------------------08 Hinweise zum Ladestrom ----------------------------------------------------09 Einstellungen ----------------------------------------------------11 Laden u. Ladeeinstellungen ----------------------------------------------------12 Display - Anzeige -----------------------------------------------------15 Systemeinstellungen ------------------------------------------------------18 Fehlerbehebung...
  • Seite 4 Warn-und Sicherheitshinweise Die folgenden Sicherheitshinweise sind wichtig. Bitte beachten Sie unbedingt die Bedienungsanleitung, um die Sicherheit zu gewährleisten. unsachgemäßen oder falschen Betriebsparametereinstellungen können Schäden am Ladegerät und an der Batterie verursacht werden oder zu einem Brand führen. Verwenden Sie das Ladegerät nicht unbeaufsichtigt. Im Falle einer Funktionsstörung beziehen Sie sich auf das Handbuch oder kontaktieren Sie Ihren Fachhändler Schützen Sie das Ladegerät vor Staub,Feuchtigkeit, Regen und...
  • Seite 5 Produkteigenschaften Balancer Anschlussbelegung 1. Spannungseingang 5. Eingabetaste 2. Update Anschluss 6. Balancer Anschluss 3. USB Anschluss 7. Akku Ladeanschluss 4. Multifunktionstaster 8. optischer Sensor 9. Display 100MM 58MM 120MM...
  • Seite 6 Technische Daten T6 Lite Eingangsspannung (DC) DC 8-32V DC 8-32V DC 12-40V Max. Strom am Eingang Ausganggspannung 0-30V 0-30V 0-37V Eingang+Ausgang Eingang+Ausgang nur Ausgang intelligenter Akku unterstützt unterstützt unterstützt Ladestrom 0.1-25.0A 0.1-30.0A 0.1-30.0A 0.1-5.0A Entladestrom 0.1-5.0A 0.1-5.0A max. Ladeleistung 600W 780W 1000W max.
  • Seite 7 Akkutyp und Ladeparameter NiCd/NiMH Pb LiFe Lilon LiPo LiHv Nennspannung 1.20V 2.00V 3.20V 3.60V 3.70V 3.80V Ladeschlussspannung 1.40V 2.46V 3.65V 4.10V 4.20V 4.35V nicht nicht Lagerspannung 3.30V 3.70V 3.80V 3.85V unterstützt unterstützt Entladespannung 1.10V 1.90V 2.90V 3.20V 3.30V 3.40V Vorladespannung 0.90V 1.80V 2.60V...
  • Seite 8 Hinweise zum Ladestrom Es ist sehr wichtig, den maximalen Ladestrom des Akkus zu kennen, da ein übermäßiger Strom die Lebensdauer des Akkus beeinflussen Schäden verursachen kann. Zusätzlich kann ein übermäßiger Strom während des Ladevorgangs eine Erwärmung oder eine Explosion des Akkus verursachen.
  • Seite 9 Einstellungen normaler Akku am BattGo Akku am EingangAusgang EingangAusgang Verbinden Sie das Ladegerät mit der Spannungsquelle und schalten Sie diese ein, Warten Sie bis der Lader im Standby Modus ist und verbinden Sie dann den Akku mit dem Gerät. Drücken Sie um zu den folgenden Einstellungen zu gelangen: Eingang/Ausgang mit BattGo Akku: LiPo-6S...
  • Seite 10 Einstellungen Eingang/Ausgang mit normalem Akku: Battery Type Auswahl des Akkutyps Cells Voltage Einstellung der Ladeschlussspannung je Akkutyp wählbar Cell Count Wählen der Zellenanzahl oder automatische Erkennung mit Balancerkabel Stromeinstellung Laden/Storage (T6 Lite) 0.1-25.0A (T6 T8) 0.1- 30.0A, Currnet discharge 0.1- 5.0A Task Auswahl zwischen Laden, Entladen und Storage Input Limit...
  • Seite 11 Laden und Ladeeinstellungen Aktivierung u. Wiederherstellungsfunktion zu tief entladener Akkus Mit der Wiederherstellungsfunktion können Akkus die eine zu tiefe Entladung erfahren haben, langsam mit kleinem Strom wieder hergestellt werden. Dazu lädt oder entlädt das Ladegerät mit einem Strom von 0,1A bis die Nennspannung erreicht ist um normal weiter laden zu können.
  • Seite 12 Display - Anzeige Ladevorgang - Farbe Orange aktueller Ladestrom Akkutyp und Zellenzahl eingeladene Kapazität Ladezeit aktueller Vorgang Verbundener Akku unterstützt BattGo aktuelle Spannung und Leistung am Geräteeingang Ausgangsleistung Betriebstemperatur eingeladene Wattstunden Anzahl an Ladevorgängen nach Neustart gesamte Anzahl an Ladevorgängen Drücken Sie um mehr Informationen abzurufen: Einzelzellenspannung, Innenwiderstand pro Zelle (Der Innenwiderstand wird...
  • Seite 13 Display - Anzeige BattGo Akku Eingangs Infos Akku Hersteller Produktionsdatum Akkutyp und Zellenzahl Akku Kapazität Maximale Laderate (C Rate) Max. Entladerate (C Rate) Zyklenzahl Temperaturüberschreitungen Anzahl Tiefentladungen Anzahl an Überladungen BattGo Akku Ausgangs Infos...
  • Seite 14 Display - Anzeige Schnellladen beendet - Ladevorgang Farbe Grün (ohne beendet - Farbe genaues balancieren, Blau (genau wenn Akku sofort balanciert) benötigt wird) Entladen/Storage Storage - Farbe Lila Entladen - Farbe Pink beendet - Farbe Türkis...
  • Seite 15 Systemeinstellungen Bei Verwendung eines BattGO Akkus als Spannungsquelle Verbindung BattGO Ausgang Verbindung BattGO Eingang Begrenzung der max. Eingangsleistung - Max. input power/Max.: Wenn Netzteil nicht notwendige Eingangsleistung des Ladegerätes erreicht, können Sie hier die Leistung die angefordert wird begrenzen. Dies dient zum Schutz des Netzteils und stellt eine einwandfreie Funktion des Ladegerätes sicher.
  • Seite 16 Systemeinstellungen Halten Sie im Standby Modus die mittlere Taste lange gedrückt: Language Spracheinstellung Mit dem ISDT sclinker kann die Firmware mit einem gleichen Gerät Firmware Sharing geteilt werden Sys. Information Firmware Version anzeigen Sys. self-checking Geräte Selbsttest läuft Tastenton Lautstärke, laut, mittel, leise und aus...
  • Seite 17 Systemeinstellungen Sowohl am Ausgang als auch am Eingang verbundene BattGo Akkus können über dieses Menü konfiguriert werden: Nur für BattGo Akkus die automatisches Entladen unterstützen: Hier kann Auto Storage eingestellt werden, nach wie viel Stunden Ruhezustand der Akku automatisch entladen wird Storage Voltage Anpassung der Lagerspannung von + 0 bis - 0.20V vom Ausgangswert Ladestrom kann von 0 bis zum maximal unterstützen Wert eingestellt werden...
  • Seite 18 Fehlerbehebung Selbsttest/Fehler: Das Ladegerät unterzieht sich bei jedem Verbinden mit einer Stromquelle einem Selbsttest. Sollte dabei ein Fehler auftauchen: Das Ladegerät für 5 Minuten von der Stromversorgung trennen und erneut versuchen. Fehler nicht kompatibler Akku oder fehlerhafte Verbindung: Verbinden Sie den zu ladenden Akku neu. Stellen Sie sicher, dass die Kontakte einwandfrei sind.
  • Seite 19 Altgeräteentsorgung Das Symbol auf dem Gerät, der Gebrauchsanweisung oder der Verpackung weist darauf hin, dass dieses Produkt am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden darf. Es muss an einem Sammelpunkt für das Recycling von elektrischen oder elektronischen Geräten abgegeben werden. Oder Sie senden das Produkt zur Entsorgung an MTTEC Handels GmbH, Albert-Einstein-Ring 7, 14532 Kleinmachnow Haftungsausschluss:...
  • Seite 20 WWW.ISDT.CO Vertrieb durch : MTTEC Handels GmbH Albert-Einstein-Ring 7 14532 Kleinmachnow info@mttec.de Tel: 033203-699151 Fax: 033203-699150 WEEE-Reg.Nr.: DE36345768 technische Änderungen vorbehalten Die Konformitätserklärung kann unter folgender Postadresse angefordert werden: MTTEC Handels GmbH, Albert-Einstein-Ring 7, 14532 Kleinmachnow Deutschland...
