Schnittstellen des Rechenwerkes
12.5

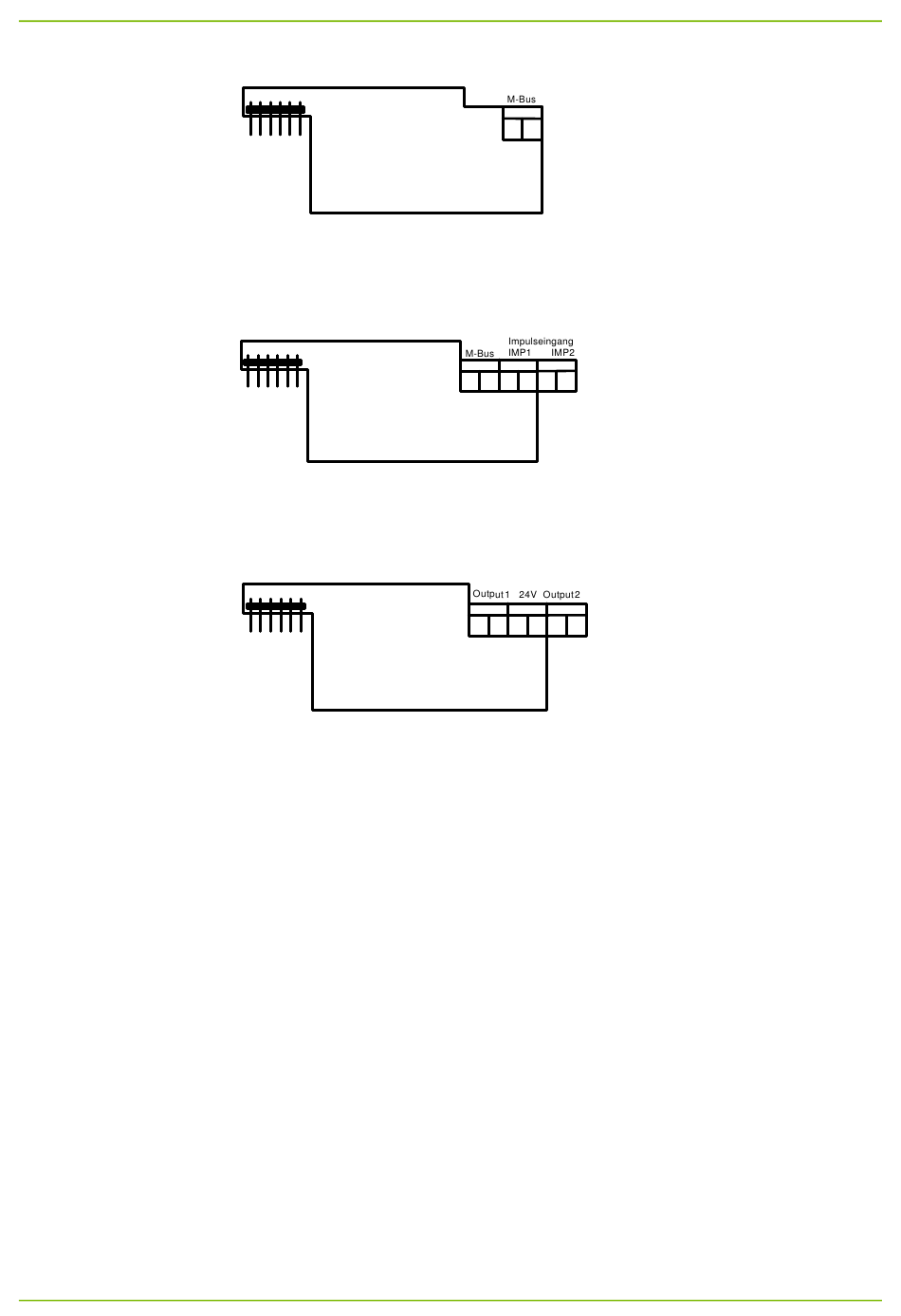

M-Bus-Modul G4

12.6 M-Bus-Modul MI mit 2 Impulseingängen
12.7

Analog-Modul

M-Bus-Modul G4
Anzeige in LCD:
Anleitung beachten (liegt dem Gerät/Modul bei)!
M-Bus-Modul G4-MI
Anzeige in LCD:
Anleitung beachten (liegt dem Gerät/Modul bei)!
Analog-Modul
Anzeige in LCD:
Anleitung beachten (liegt dem Gerät/Modul bei)!
Das Analog-Modul wandelt eine wählbare Messgröße des Rechenwerks in je
ein analoges Ausgangssignal (2 Ausgangssignale: Kanal 1, Kanal 2) um.
Als Messgröße kann gewählt werden:
- Leistung
Durchfluss
-
- Vorlauftemperatur
Rücklauftemperatur
-
- Temperaturdifferenz
Als Ausgangssignal ist wählbar:
0...20 mA
-
4...20 mA
-
0...10 V
-
25 24
MB, G4 im Wechsel
-
- +
+
25 24
MI, G4 im Wechsel
-
- +
+
AC/DC
81 80 28 27 83 82
AM (Analog Modul)
