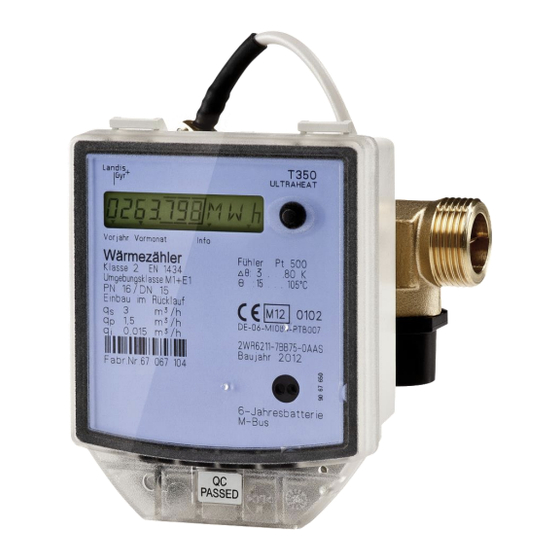

- Seite 1 Statischer Wärme- und Kältezähler (2WR6…) T350 Wohnbereich; Nah- und Fernwärme- versorgung ® ULTRAHEAT T350 (2WR6…) ® ULTRACOLD T350 (2WR6…) Technische Beschreibung 32 14 000 001 b Datum: 19.03.2018 Landis+Gyr GmbH...
- Seite 2 Herausragende Eigenschaften 2/22 Herausragende Eigenschaften Zähler zur Messung von Durchfluss und Energie in einem wassergeführten Heiz- oder Kältekreislauf mit Ultraschalltechnologie. Seine Hauptmerkmale sind: Messbereich Durchfluss 1:100 nach EN1434:2007, gesamt 1:500 Baulängen 110 mm / 130 mm / 190 mm ...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 3/22 Inhaltsverzeichnis Allgemeines _____________________________________________________________ 4 Weitere verfügbare Dokumentationen __________________________________________ 4 Sicherheitshinweise _______________________________________________________ 5 Technische Daten_________________________________________________________ 7 Maße Zähler _____________________________________________________________ 8 Einbindung ______________________________________________________________ 9 Hinweise zum Einbau ______________________________________________________ 9 Beispiele für die Einbindung _________________________________________________ 9 Montagehinweis für Adapterset (Fühler direkt tauchend) __________________________ 10 Einbau bei Kältezählung _________________________________________________ 11 Maße Rechenwerk _______________________________________________________ 12 Bedienelemente _________________________________________________________ 13... -
Seite 4: Allgemeines
Allgemeines 4/22 Allgemeines Hinweis Im nachfolgenden Text steht der Begriff Zähler sowohl für den Wärmezähler als auch für den Kältezähler, falls nicht an- derweitig unterschieden wird. Hinweis: Der Zähler kann ohne Verletzung der Sicherungsmarke nicht geöffnet werden. Der Zähler dient dazu, die verbrauchte Wärme bzw. Kälte in heizungstechni- schen Anlagen zu messen. -
Seite 5: Sicherheitshinweise
Sicherheitshinweise 5/22 Sicherheitshinweise Die Zähler dürfen nur in gebäudetechnischen Anlagen und nur für die beschriebenen Anwendungen eingesetzt wer- den. Örtlichen Vorschriften (Installation, etc.) einhalten. Beim Einsatz Betriebsbedingungen laut Typenschild ein- halten. Nichtbeachten kann Gefahren verursachen und die Gewährleistung erlischt. Anforderungen an Kreislaufwasser (CEN / TR 16911:2016) einhalten. - Seite 6 Sicherheitshinweise 6/22 Sie können die Lithium-Batterien nach Gebrauch zur fach- gerechten Entsorgung dem Hersteller zurückgeben. Be- achten Sie beim Versand die gesetzlichen Vorschriften, welche u.a. die Deklaration und Verpackung von Gefahr- gut regeln. Die Batterien nicht öffnen. Batterien nicht mit Wasser in Berührung bringen oder Temperaturen größer 80 °C aus- setzen.
-
Seite 7: Technische Daten
Technische Daten 7/22 Technische Daten Allgemein Messgenauigkeit Klasse 2 oder 3 (EN 1434) Umgebungsklasse A (EN 1434) für Innenrauminstallation Mechanische Klasse M1 *) Elektromagnetische Klasse E1 *) *) nach 2014/32/EU Messgeräte-Richtlinie Umgebungsfeuchte < 93 % rel. F. bei 25 °C, nicht kondensierend Max. -
Seite 8: Maße Zähler
Technische Daten 8/22 G/DN mbar Toleranz beim Druckverlust: +/- 5% Maße Zähler Abb. 1: Übersicht Maße Baulänge 110 mm Abb. 2: Übersicht Maße Baulänge 130 mm Abb. 3: Übersicht Maße Baulänge 190 mm Bestell-Nr. m³/h 2WR605 G ¾ 2WR607 2WR621 G ¾... -
Seite 9: Einbindung
Einbindung 9/22 Einbindung Gehen Sie zum Einbinden des Zählers wie folgt vor: Bestimmen Sie den Einbauort entsprechend der Beschriftung am Zähler. Hinweis: Bei einem Wärmezähler entspricht der Einbauort kalte Seite dem Rücklauf und der Einbauort warme Seite dem Vorlauf. Hinweis: Bei einem Kältezähler entspricht der Einbauort warme Seite dem Rücklauf und der Einbauort kalte Seite dem Vorlauf. -
Seite 10: Montagehinweis Für Adapterset (Fühler Direkt Tauchend)
Einbindung 10/22 Kugelhahn Abb. 5: Beispiel für Einbindung mit Kugelhahn und Zähler mit 190 mm-Armatur Abb. 6: Einbindung für Kreislauf mit Beimischung; Platzierung der Temperaturfühler Abb. 7: Einbindung für Kreislauf mit z. B. Drosselschaltung (Durchflusssensor in Fließrichtung vor Regel- ventil / Differenzdruckregler) Montagehinweis für Adapterset (Fühler direkt tauchend) Für Zähler mit Temperaturfühler Ø... -
Seite 11: Einbau Bei Kältezählung
Einbindung 11/22 4.1 Einbau bei Kältezählung Hinweis: Beachten Sie beim Einbau des Zählers die lokal gültigen Zulassungen und Einbauvorschriften für den Kältezähler. Beachten Sie beim Einbauen als Kältezähler, dass die schwarze Schallkopf- abdeckung am Messrohr zur Seite oder nach unten gerichtet ist, um Probleme mit sich bildendem Kondenswasser zu vermeiden. -
Seite 12: Maße Rechenwerk
Maße Rechenwerk 12/22 Maße Rechenwerk Abb. 10: Maße Rechenwerk Abb. 11: Draufsicht und Querschnitt von der Adapterplatte... -
Seite 13: Bedienelemente
Bedienelemente 13/22 Bedienelemente Abb. 12: Bedienelemente Nr. Bezeichnung Beschreibung Hinweis Taste Ermöglicht das Weiter- Weiterschalten zwischen schalten zwischen den den Anzeigewerten: kurzer Schleifen und den An- Tastendruck (ca. 3 s); zeigewerten. Wechsel zwischen Schleifen: langer Tasten- druck (ca. 10 s) Optische Ermöglicht den Daten- Schnittstelle... -
Seite 14: Serviceschleife
Bedienelemente 14/22 Serviceschleife ▼ Serviceschleife Anzeigentyp 0.534 m³/h Aktueller Durchfluss 22.9 kW Aktuelle Leistung 47 °C Aktuelle Temperatur warme Seite / kalte Seite 04.06.11 D Datum 786 Bh Betriebsstunden 56 Fh Fehlstunden 3792701 G Gerätenummer, 7stellig Info PulSE CH Fernauslesemodus (optional) Info 123 A Primäradresse bei Option M-Bus... -
Seite 15: Auflösung Der Anzeige
Auflösung der Anzeige 15/22 Auflösung der Anzeige ohne Nachkommastellen 3 Nachkommastellen ohne Nachkommastellen 3 Nachkommastellen m³/h 3 Nachkommastellen m³ 2 Nachkommastellen Spannungsversorgung Der Zähler kann wahlweise mit Batterie oder über Spannungsmodule versorgt werden. Varianten: 6 Jahresbatterie 11 Jahresbatterie ... -
Seite 16: Impulsausgang
Kommunikation 16/22 Impulsausgang open collector Galvanische Trennung vom Zähler Polarität beachten Spannung maximal 30 V Strom maximal 30 mA Spannungsfestigkeit 500 V gegen Masse Klassifizierung OB (nach EN 1434-2) Spannungsabfall ca. 1,3 V bei 20 mA Anschluss Kabel 1,5 m vormontiert: PVC, LIYY 2 x 0,25 mm verzinnt, Außendurchmesser 3,6 mm) -
Seite 17: Fehlermeldungen
Fehlermeldungen 17/22 Fehlermeldungen Der Zähler führt regelmäßig eine Selbstdiagnose durch und kann so verschie- dene Fehlermeldungen erkennen und anzeigen. Fehler- Fehler Maßnahmen code Fluss- bzw. Einbaurichtung prüfen, Falsche Durchflussrichtung ggf. korrigieren ggf. im Wechsel mit: DIFF Negative Temperaturdiffe- Einbauort der Temperaturfühler prü- renz fen;... -
Seite 18: Bestellbezeichnungen (Typenschlüssel)
Bestellbezeichnungen (Typenschlüssel) 18/22 Bestellbezeichnungen (Typenschlüssel) Herstellerlabel Bestellbezeichnungen für Zifferblattangaben Code Nenndurchfluss Firmenmarke Landis+Gyr Code Nenndurchfluss 0,6 m³/h, Baulänge 110 mm, Nenn- Andere Labels auf Anfrage druck PN16, Anschluss G ¾ B Land / Einsatzland Code Nenndurchfluss 0,6 m³/h, Baulänge 190 mm, Nenn- Zifferblatt für Österreich (deutsch) - Seite 19 Bestellbezeichnungen (Typenschlüssel) 19/22 Energieeinheit Code Anzeige: kWh ohne Nachkommastelle Anzeige: MWh mit 3 Nachkommastellen Anzeige: MJ ohne Nachkommastelle Anzeige: GJ mit 3 Nachkommastellen Eichung / Konformität Code Geprüft nach EN 1434 Klasse 3, mit Sicherungsmar- Geeicht nach EN 1434 Klasse 3 **) Geprüft nach EN 1434 Klasse 2, mit Sicherungsmar- Konform gemäß...
-
Seite 20: Zusatzbestellangaben
14.Stelle ist Z Zifferblatt für Armenien (arme- nisch) Mit Impulsausgang 14.Stelle ist Z Zifferblatt für Russland (rus- sisch) Firmenmarke Landis+Gyr 14.Stelle ist Z Zifferblatt für Usbekistan (rus- Zifferblatt für Kasachstan (russisch) sisch) 14.Stelle ist Z Zifferblatt für Frankreich (fran- B = Anzeige: MWh mit 3 Nachkommastellen zösisch) -
Seite 21: Druckverlust
