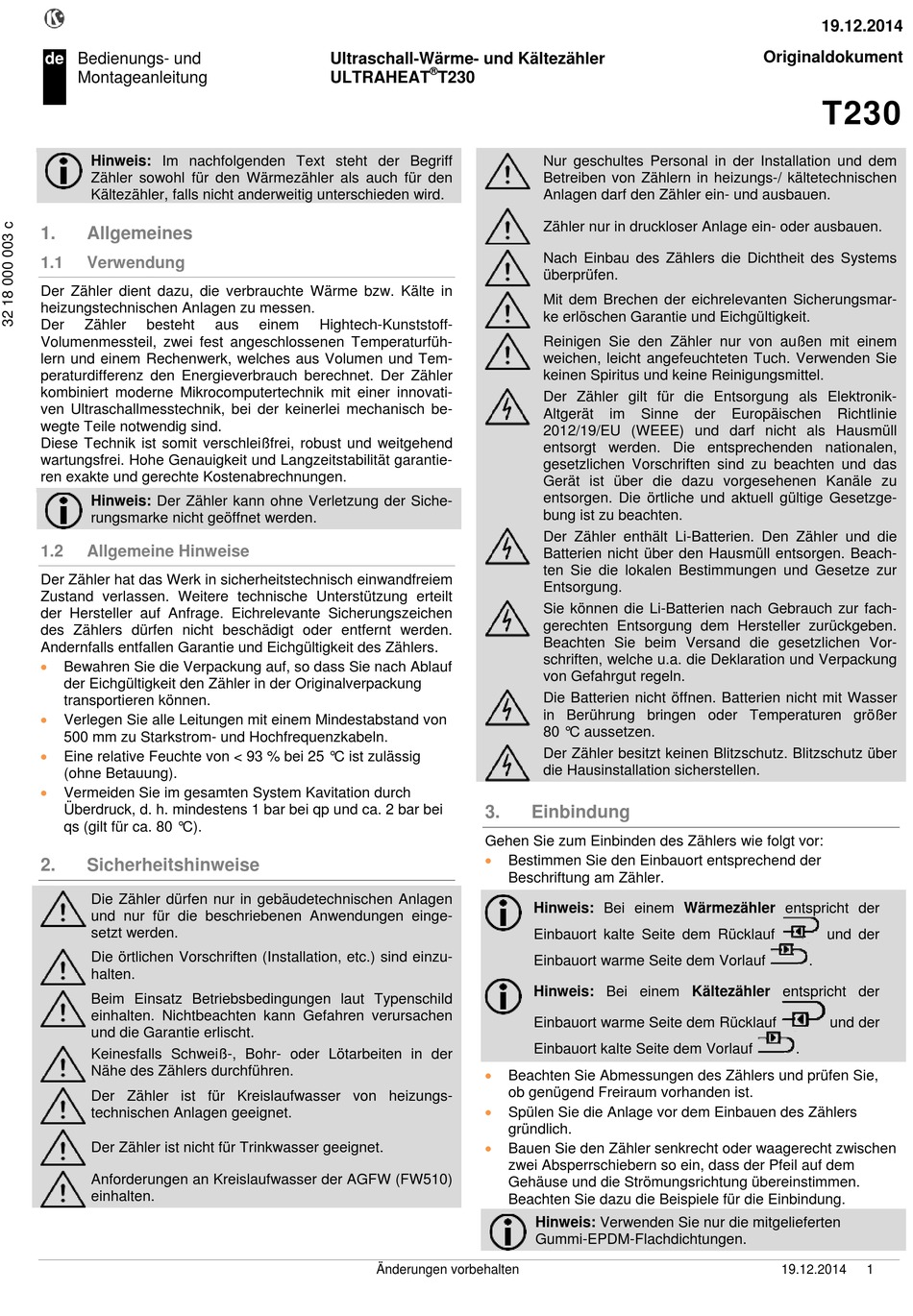

de
Bedienungs- und
Montageanleitung
Hinweis: Im nachfolgenden Text steht der Begriff
Zähler sowohl für den Wärmezähler als auch für den
Kältezähler, falls nicht anderweitig unterschieden wird.
1.
Allgemeines
1.1
Verwendung
Der Zähler dient dazu, die verbrauchte Wärme bzw. Kälte in
heizungstechnischen Anlagen zu messen.
Der
Zähler
besteht
Volumenmessteil, zwei fest angeschlossenen Temperaturfüh-
lern und einem Rechenwerk, welches aus Volumen und Tem-
peraturdifferenz den Energieverbrauch berechnet. Der Zähler
kombiniert moderne Mikrocomputertechnik mit einer innovati-
ven Ultraschallmesstechnik, bei der keinerlei mechanisch be-
wegte Teile notwendig sind.
Diese Technik ist somit verschleißfrei, robust und weitgehend
wartungsfrei. Hohe Genauigkeit und Langzeitstabilität garantie-
ren exakte und gerechte Kostenabrechnungen.
Hinweis: Der Zähler kann ohne Verletzung der Siche-
rungsmarke nicht geöffnet werden.
1.2
Allgemeine Hinweise
Der Zähler hat das Werk in sicherheitstechnisch einwandfreiem
Zustand verlassen. Weitere technische Unterstützung erteilt
der Hersteller auf Anfrage. Eichrelevante Sicherungszeichen
des Zählers dürfen nicht beschädigt oder entfernt werden.
Andernfalls entfallen Garantie und Eichgültigkeit des Zählers.
Bewahren Sie die Verpackung auf, so dass Sie nach Ablauf
der Eichgültigkeit den Zähler in der Originalverpackung
transportieren können.
Verlegen Sie alle Leitungen mit einem Mindestabstand von
500 mm zu Starkstrom- und Hochfrequenzkabeln.
Eine relative Feuchte von < 93 % bei 25 °C ist zulässig
(ohne Betauung).
Vermeiden Sie im gesamten System Kavitation durch
Überdruck, d. h. mindestens 1 bar bei qp und ca. 2 bar bei
qs (gilt für ca. 80 °C).
2.
Sicherheitshinweise
Die Zähler dürfen nur in gebäudetechnischen Anlagen
und nur für die beschriebenen Anwendungen einge-
setzt werden.
Die örtlichen Vorschriften (Installation, etc.) sind einzu-
halten.
Beim Einsatz Betriebsbedingungen laut Typenschild
einhalten. Nichtbeachten kann Gefahren verursachen
und die Garantie erlischt.
Keinesfalls Schweiß-, Bohr- oder Lötarbeiten in der
Nähe des Zählers durchführen.
Der Zähler ist für Kreislaufwasser von heizungs-
technischen Anlagen geeignet.
Der Zähler ist nicht für Trinkwasser geeignet.
Anforderungen an Kreislaufwasser der AGFW (FW510)
einhalten.

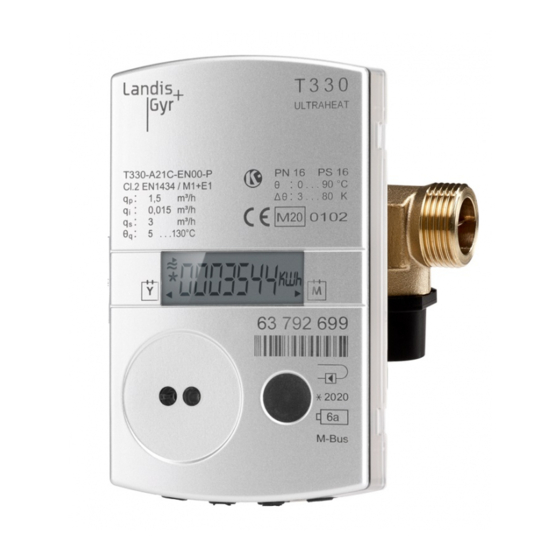

Ultraschall-Wärme- und Kältezähler
ULTRAHEAT
aus
einem
Hightech-Kunststoff-
Änderungen vorbehalten
®
T230
Nur geschultes Personal in der Installation und dem
Betreiben von Zählern in heizungs-/ kältetechnischen
Anlagen darf den Zähler ein- und ausbauen.
Zähler nur in druckloser Anlage ein- oder ausbauen.
Nach Einbau des Zählers die Dichtheit des Systems
überprüfen.
Mit dem Brechen der eichrelevanten Sicherungsmar-
ke erlöschen Garantie und Eichgültigkeit.
Reinigen Sie den Zähler nur von außen mit einem
weichen, leicht angefeuchteten Tuch. Verwenden Sie
keinen Spiritus und keine Reinigungsmittel.
Der Zähler gilt für die Entsorgung als Elektronik-
Altgerät
2012/19/EU (WEEE) und darf nicht als Hausmüll
entsorgt werden. Die entsprechenden nationalen,
gesetzlichen Vorschriften sind zu beachten und das
Gerät ist über die dazu vorgesehenen Kanäle zu
entsorgen. Die örtliche und aktuell gültige Gesetzge-
bung ist zu beachten.
Der Zähler enthält Li-Batterien. Den Zähler und die
Batterien nicht über den Hausmüll entsorgen. Beach-
ten Sie die lokalen Bestimmungen und Gesetze zur
Entsorgung.
Sie können die Li-Batterien nach Gebrauch zur fach-
gerechten Entsorgung dem Hersteller zurückgeben.
Beachten Sie beim Versand die gesetzlichen Vor-
schriften, welche u.a. die Deklaration und Verpackung
von Gefahrgut regeln.
Die Batterien nicht öffnen. Batterien nicht mit Wasser
in Berührung bringen oder Temperaturen größer
80 °C aussetzen.
Der Zähler besitzt keinen Blitzschutz. Blitzschutz über
die Hausinstallation sicherstellen.
3.
Einbindung
Gehen Sie zum Einbinden des Zählers wie folgt vor:
Bestimmen Sie den Einbauort entsprechend der
Beschriftung am Zähler.
Hinweis: Bei einem Wärmezähler entspricht der
Einbauort kalte Seite dem Rücklauf
Einbauort warme Seite dem Vorlauf
Hinweis: Bei einem Kältezähler entspricht der
Einbauort warme Seite dem Rücklauf
Einbauort kalte Seite dem Vorlauf
Beachten Sie Abmessungen des Zählers und prüfen Sie,
ob genügend Freiraum vorhanden ist.
Spülen Sie die Anlage vor dem Einbauen des Zählers
gründlich.
Bauen Sie den Zähler senkrecht oder waagerecht zwischen
zwei Absperrschiebern so ein, dass der Pfeil auf dem
Gehäuse und die Strömungsrichtung übereinstimmen.
Beachten Sie dazu die Beispiele für die Einbindung.
Hinweis: Verwenden Sie nur die mitgelieferten
Gummi-EPDM-Flachdichtungen.
Originaldokument
im
Sinne
der
Europäischen
19.12.2014
19.12.2014
T230
Richtlinie
und der
.
und der
.
1
