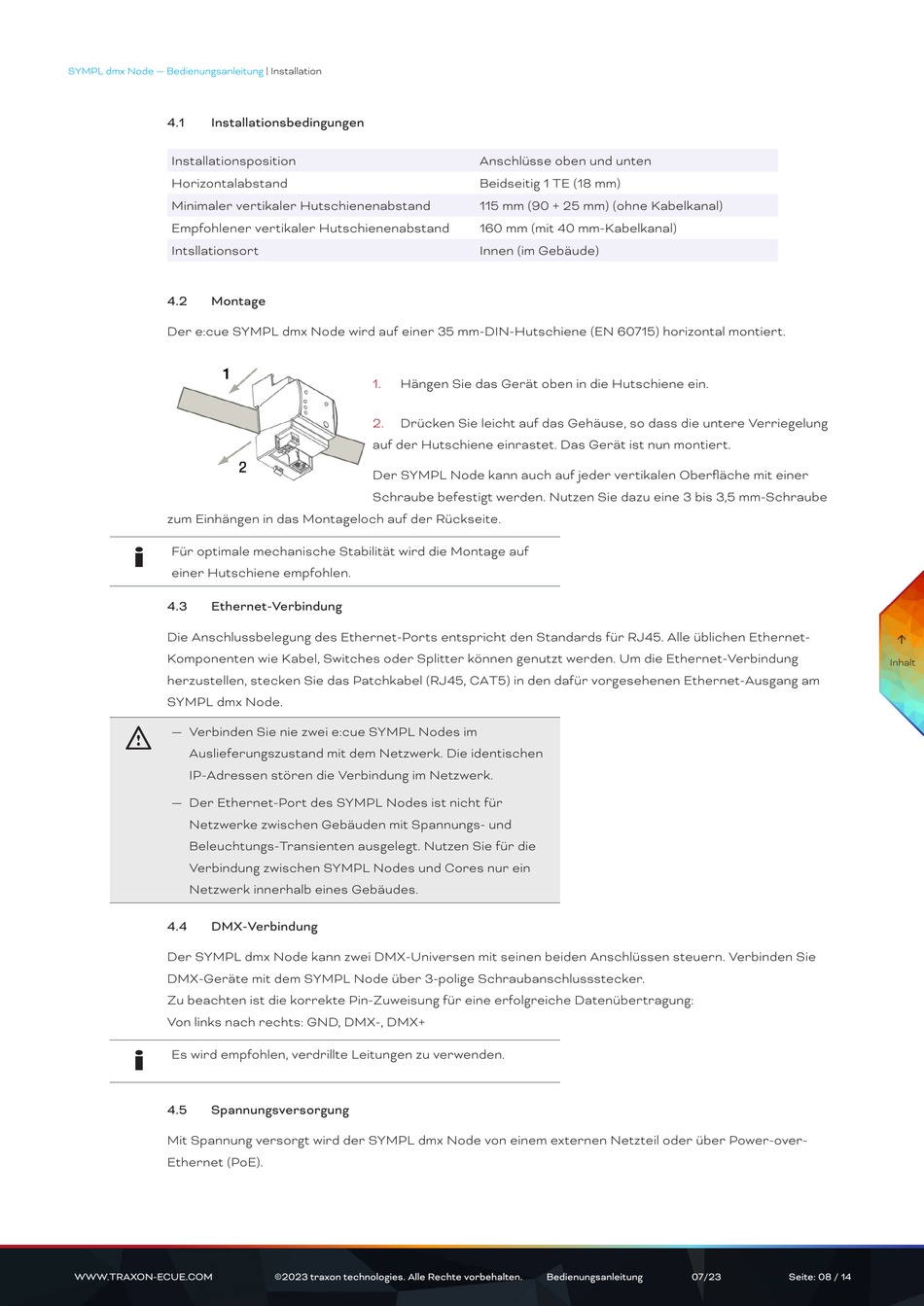

SYMPL dmx Node — Bedienungsanleitung
4.1
Installationsbedingungen
Installationsposition
Horizontalabstand
Minimaler vertikaler Hutschienenabstand
Empfohlener vertikaler Hutschienenabstand
Intsllationsort
4.2
Montage
Der e:cue SYMPL dmx Node wird auf einer 35 mm-DIN-Hutschiene (EN 60715) horizontal montiert.
zum Einhängen in das Montageloch auf der Rückseite.
i
Für optimale mechanische Stabilität wird die Montage auf
einer Hutschiene empfohlen.
4.3
Ethernet-Verbindung
Die Anschlussbelegung des Ethernet-Ports entspricht den Standards für RJ45. Alle üblichen Ethernet-
Komponenten wie Kabel, Switches oder Splitter können genutzt werden. Um die Ethernet-Verbindung
herzustellen, stecken Sie das Patchkabel (RJ45, CAT5) in den dafür vorgesehenen Ethernet-Ausgang am
SYMPL dmx Node.
— Verbinden Sie nie zwei e:cue SYMPL Nodes im
!
Auslieferungszustand mit dem Netzwerk. Die identischen
IP-Adressen stören die Verbindung im Netzwerk.
— Der Ethernet-Port des SYMPL Nodes ist nicht für
Netzwerke zwischen Gebäuden mit Spannungs- und
Beleuchtungs-Transienten ausgelegt. Nutzen Sie für die
Verbindung zwischen SYMPL Nodes und Cores nur ein
Netzwerk innerhalb eines Gebäudes.
4.4
DMX-Verbindung
Der SYMPL dmx Node kann zwei DMX-Universen mit seinen beiden Anschlüssen steuern. Verbinden Sie
DMX-Geräte mit dem SYMPL Node über 3-polige Schraubanschlussstecker.
Zu beachten ist die korrekte Pin-Zuweisung für eine erfolgreiche Datenübertragung:
Von links nach rechts: GND, DMX-, DMX+
i
Es wird empfohlen, verdrillte Leitungen zu verwenden.
4.5
Spannungsversorgung
Mit Spannung versorgt wird der SYMPL dmx Node von einem externen Netzteil oder über Power-over-
Ethernet (PoE).
WWW.TRAXON-ECUE.COM
| Installation
1.
Hängen Sie das Gerät oben in die Hutschiene ein.
2.
Drücken Sie leicht auf das Gehäuse, so dass die untere Verriegelung
auf der Hutschiene einrastet. Das Gerät ist nun montiert.
Der SYMPL Node kann auch auf jeder vertikalen Oberfläche mit einer
Schraube befestigt werden. Nutzen Sie dazu eine 3 bis 3,5 mm-Schraube
©2023 traxon technologies. Alle Rechte vorbehalten.
Anschlüsse oben und unten
Beidseitig 1 TE (18 mm)
115 mm (90 + 25 mm) (ohne Kabelkanal)
160 mm (mit 40 mm-Kabelkanal)
Innen (im Gebäude)
Bedienungsanleitung
07/23
Seite: 08 / 14
