NORM (LED)
Anzeige leuchtet bei Normal- oder Einzel-Triggerung
(Einzelerfassung).
25
HOLD OFF (LED)
Anzeige leuchtet, wenn im HOR-Menü (nur Analog-
betrieb) eine von 0% abweichende Holdoff-Zeit einge-
stellt ist.
26
X-POS / DELAY (Taste)
Menüaufruf und farbig leuchtende Anzeige der hier
bestimmten aktuellen Funktion des HORIZONTAL-Dreh-
knopfs (bei X-POS dunkel).
27
HORIZONTAL (Drehknopf)
Ändert die X-Position bzw. im Digitalbetrieb die Verzö-
gerungszeit (Pre- bzw. Post-Trigger). Bei FFT Mittenfre-
quenzeinstellung (Centerfrequenz).
28
TIME/DIV - SCALE · VAR (Drehknopf)
Zeitbasis A und B Ablenkkoeffi zient-, Zeit-Feinsteller
(VAR; nur Analog) und Skalierungs-Einsteller; bei FFT
Frequenzbereich (Span).
29
MAG x10 (Taste)
Im Yt (Zeitbasis) –Analogbetrieb Dehnung der X-Achse um
den Faktor 10, mit gleichzeitiger Änderung der Ablenkko-
effi zienten-Anzeige.
30
HOR / VAR (Taste)
Menüaufruf ZOOM-Funktion (digital) und Analog-
2
3
4
ANALOG
FOCUS
INTENS
TRACE
DIGITAL
OSCILLOSCOPE
MENU
HM1008-2
CURSOR
1 GSa
MEASURE
100 MHz
CH 1/2
POSITION 2
CURSOR
MA/REF
ZOOM
VOLTS / DIV
·
VAR
SCALE
AUTO
MEASURE
1 mV
20 V
CH 1
VAR
CH 2
VERT/XY
CH 1
CH 2
INPUTS
1MΩII15pF
max
400 Vp
34
32
33

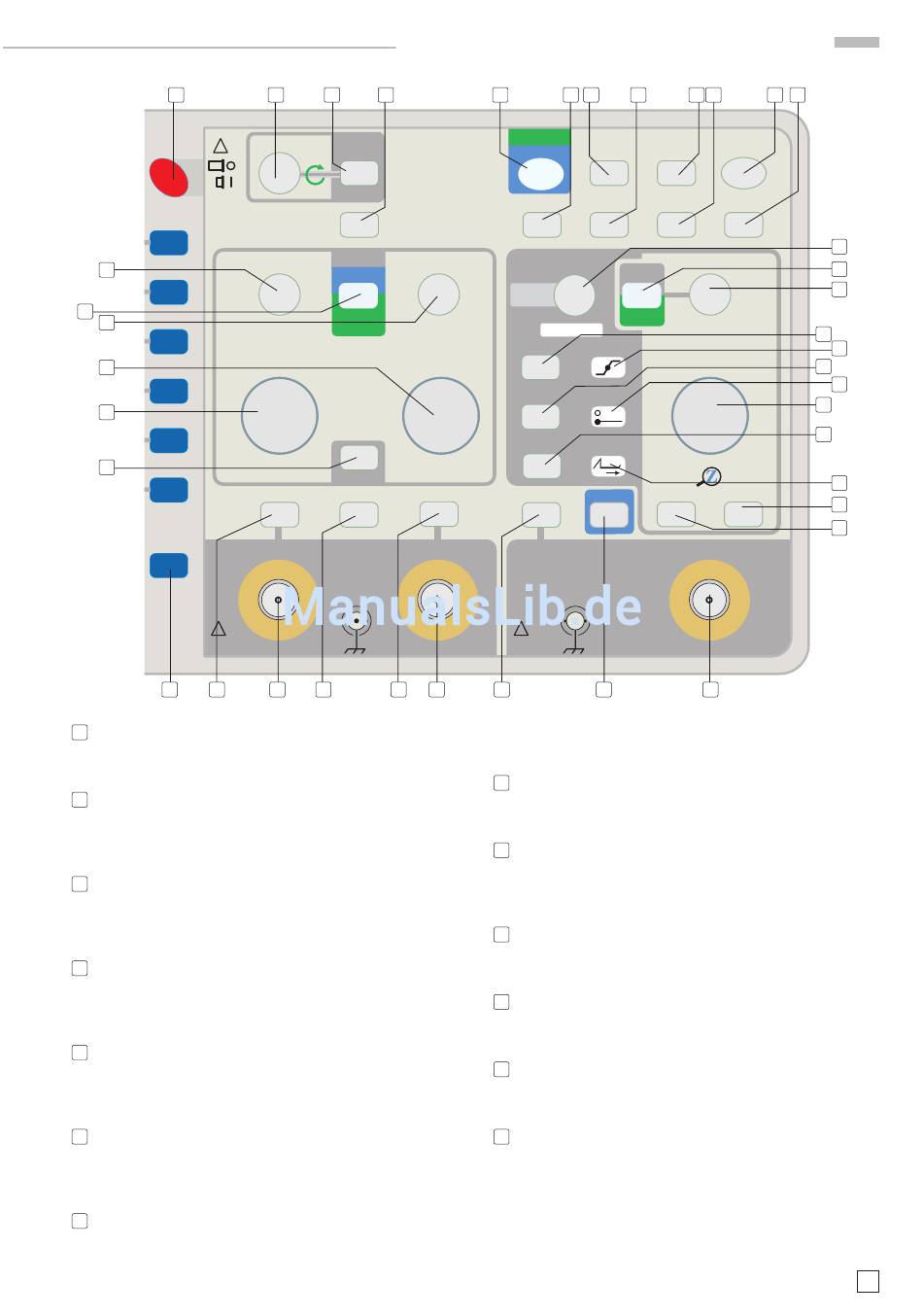

K u r z b e s c h r e i b u n g d e r B e d i e n e l e m e n t e
5
6
7
ANALOG
DIGITAL
MATH
RUN / STOP
ACQUIRE
·
1 MB
LEVEL A/B
FFT-
Marker
TRIGGER
MODE
TRIG 'd
·
VAR
FILTER
NORM
SOURCE
HOLD OFF
1 mV
VAR
AUX
FFT
!
CAT I
35
36
37
42
Zeitbasen A und B, Zeit-Feinsteller und Holdoff-Zeit
(analog).
31
CH1 / VAR (Taste)
42
Menüaufruf Kanal 1: Eingangskopplung (AC, DC, GND),
Invertierung, Tastteiler und Y-Feinsteller (variabel).
32
VERT/XY (Taste)
Menüaufruf mit nachfolgender Vertikalbetriebsarten-
42
Wahl bzw. Additions- und XY-Betrieb, sowie Band-
breitenbegrenzung.
33
CH2 / VAR (Taste)
Menüaufruf Kanal 2: Eingangskopplung (AC, DC, GND),
43
Invertierung, Tastteiler und Y-Feinsteller (variabel).
34
INPUT CH 1 (BNC-Buchse)
Signaleingang Kanal 1 und Eingang für Horizontalablen-
kung im XY-Betrieb.
43
35
INPUT CH 2 (BNC-Buchse)
Signaleingang Kanal 2 und Eingang für Vertikalablen-
kung im XY-Betrieb.
36
44
AUX (Taste)
Menüaufruf: Der AUXILIARY INPUT ist der Eingang für
die externe Triggerung. Im Analogbetrieb lässt sich
Helligkeitsmodulation wählen, wenn die externe Trigge-
rung abgeschaltet.
44
8
9
10
11
SAVE/
RECALL
AUTOSET
SETTINGS
HELP
HORIZONTAL
X-POS
DELAY
TIME / DIV
·
SCALE
VAR
50s
5ns
HOR
VAR
MAG
x10
AUXILIARY INPUT
TRIGGER
1MΩ II
EXTERN
15pF
max
Z-INPUT
100 Vp
38
