Inhaltszusammenfassung für Hameg HZ154

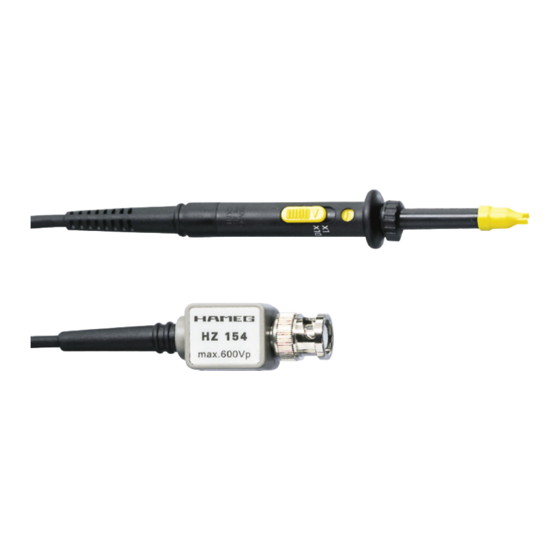

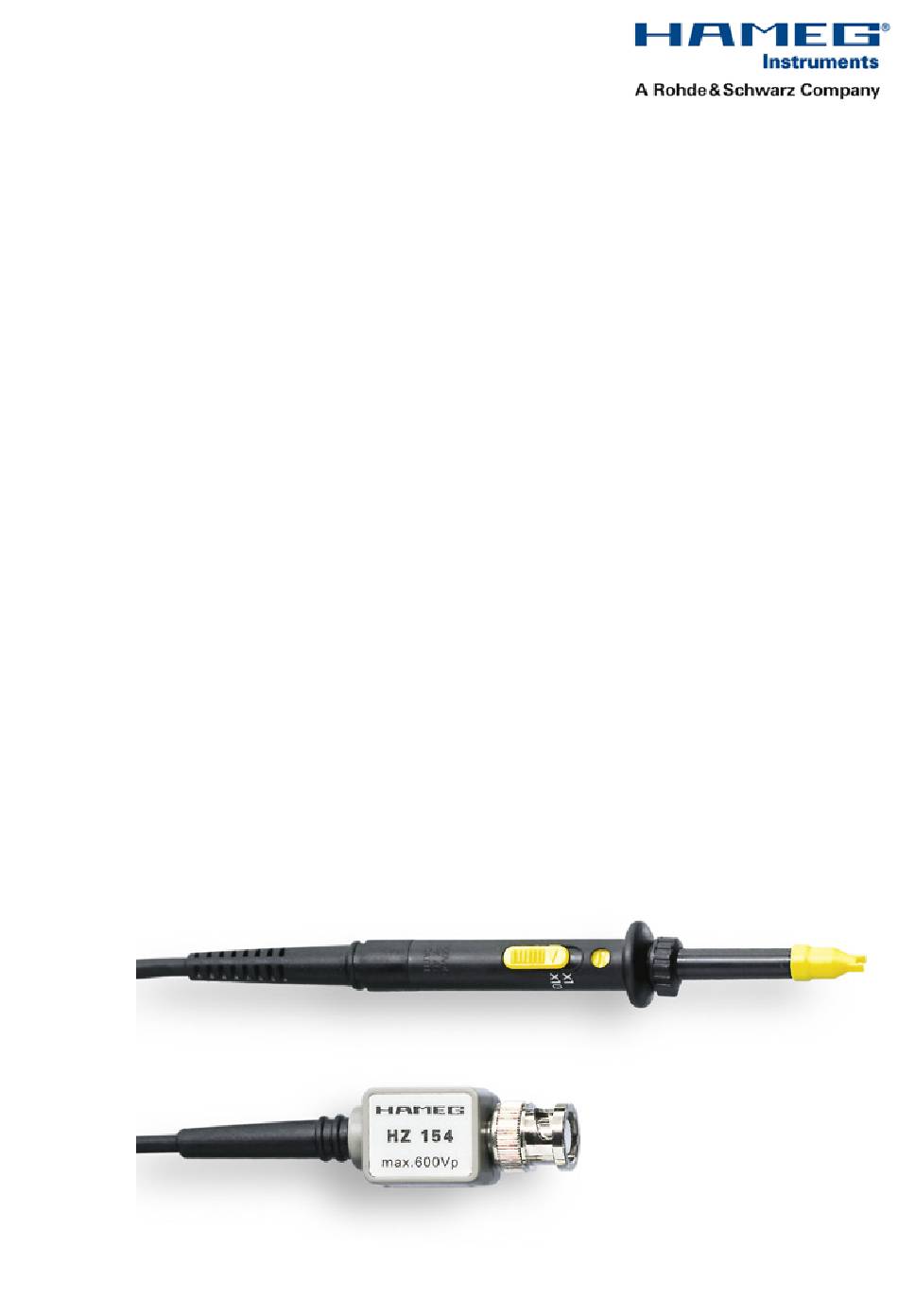

- Seite 1 1 : 1 / 1 0 : 1 T a s t t e i l e r / P r o b e H Z 1 5 4 Handbuch / Manual Deutsch / English...
-
Seite 2: Tastkopf-Abgleich: Auf Kürzestmögliche Masseverbindung Achten
1:1/10:1 Tastteiler HZ154 Technische Daten Teiler-Verhältnis: 1:1 / 10 : 1 Bandbreite: 10 / 150 MHz Anstiegszeit: <35 / 1,7 ns Eingangsimpedanz: 1/10 MΩ II 82/12pF Max. Eingangsspannung (CAT I): 600 V (DC + peak AC) (abnehmend mit zunehmender Frequenz) Niederfrequenzkompensation: Hochfrequenzkompensation: Kabellänge: ca. 1,20 m Handhabung Wechsel der Tastkopfspitze Die Tastkopfspitze herausschrauben und eine neue Spitze auf die gleiche Weise einsetzen. Tastkopf-Abgleich: Auf kürzestmögliche Masseverbindung achten Abgleich 1 kHz: Tastkopf an 1 kHz-Rechtecksignal anlegen. - Seite 3 Lieferumfang 1 Tastkopf 5 IC Isolierkappe 2 Masseleitung 6 Identifikationskappen 3 Klemmhaken 7 Schutzkappe 4 Trimmstift 1 kHz Signal falsch richtig falsch 1 MHz Signal falsch richtig falsch...
- Seite 4 1:1/10:1 Probe HZ154 Specifications Attenuation ratio: 1: / 10 : 1 Bandwidth: 10 / 150 MHz Rise time: <35 / 1,7 ns Input impedance: 10 MΩ II 82/12pF Max. Input voltage (CAT I): 600 V (DC + peak AC) (derating with increasing frequency) LF compensation: HF compensation: Cable length: approx. 1.20 m How to use Change of probe tip Unscrew the probe tip and replace it with the new tip. Probe Adjustment: Use shortest possible ground connection Adjustment 1 kHz: Connect probe to a 1 kHz square wave signal. Ad-...
- Seite 5 Included in delivery 1 Probe 5 IC Insulating cap 2 Ground lead 6 Identification tags 3 Retractable hook 7 Protection cap 4 Adjustment tool 1 kHz Signal incorrect correct incorrect 1 MHz Signal incorrect correct incorrect...
- Seite 6 Oscilloscopes Spectrum Analyzer Power Supplies Modular System Series 8000 Programmable Instruments Series 8100 authorized dealer w w w . h a m e g . c o m HAMEG Instruments GmbH Subject to change without notice Industriestraße 6 Release: December 2010 D-63533 Mainhausen © HAMEG Instruments GmbH Tel +49 (0) 61 82 800-0 A Rohde & Schwarz company Fax +49 (0) 61 82 800-100 DIN EN ISO 9001:2000, Reg.-Nr.: 071040 QM sales@hameg.com w w w . h a m e g . c o m...
