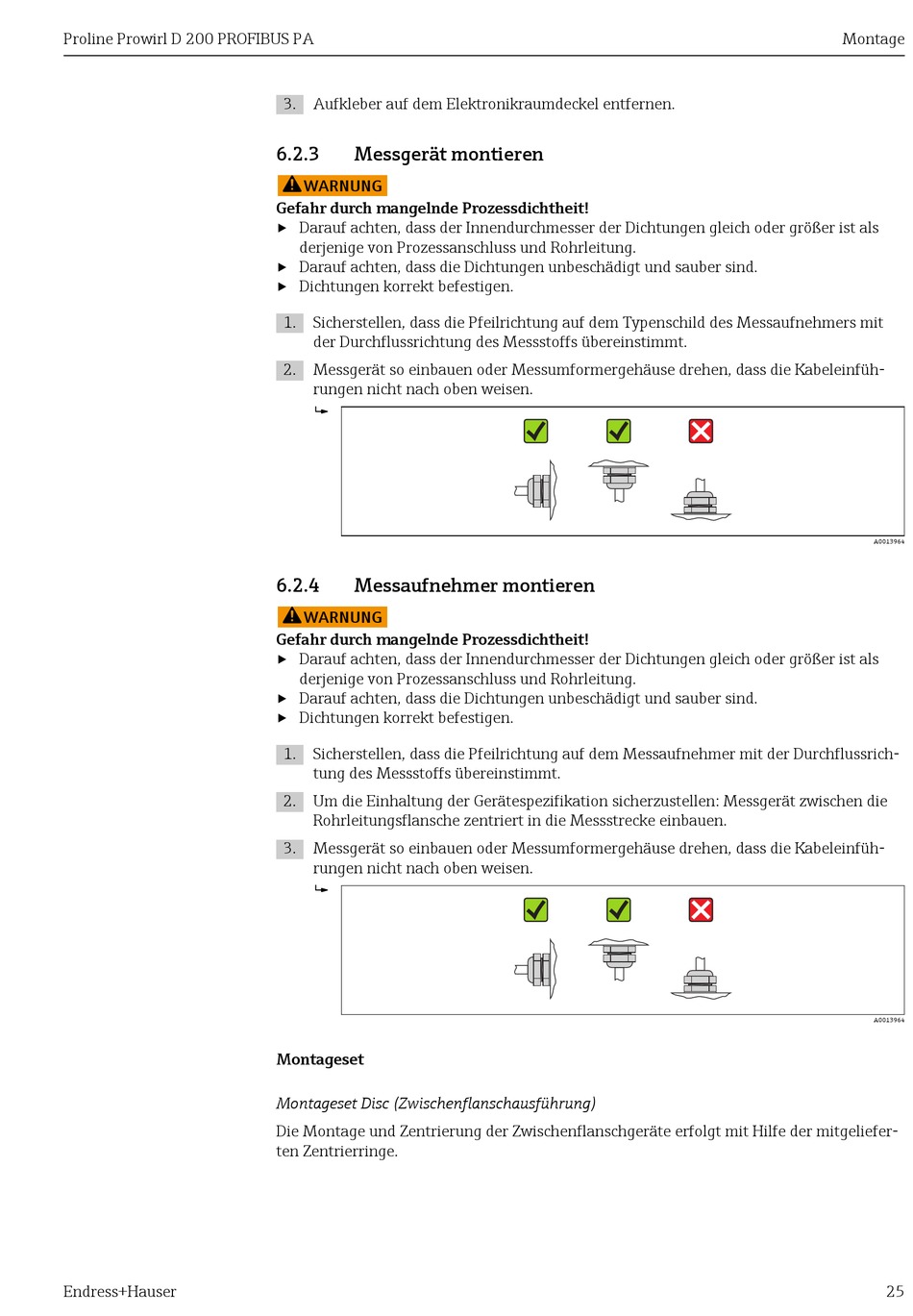

Endress+Hauser Proline Prowirl D 200 Betriebsanleitung Seite 25

Proline Prowirl D 200 PROFIBUS PA
Endress+Hauser
3. Aufkleber auf dem Elektronikraumdeckel entfernen.
6.2.3 Messgerät montieren
WARNUNG
Gefahr durch mangelnde Prozessdichtheit!
‣
Darauf achten, dass der Innendurchmesser der Dichtungen gleich oder größer ist als
derjenige von Prozessanschluss und Rohrleitung.
‣
Darauf achten, dass die Dichtungen unbeschädigt und sauber sind.
‣
Dichtungen korrekt befestigen.
1. Sicherstellen, dass die Pfeilrichtung auf dem Typenschild des Messaufnehmers mit
der Durchflussrichtung des Messstoffs übereinstimmt.
2. Messgerät so einbauen oder Messumformergehäuse drehen, dass die Kabeleinfüh-
rungen nicht nach oben weisen.

6.2.4 Messaufnehmer montieren
WARNUNG
Gefahr durch mangelnde Prozessdichtheit!
‣
Darauf achten, dass der Innendurchmesser der Dichtungen gleich oder größer ist als
derjenige von Prozessanschluss und Rohrleitung.
‣
Darauf achten, dass die Dichtungen unbeschädigt und sauber sind.
‣
Dichtungen korrekt befestigen.
1. Sicherstellen, dass die Pfeilrichtung auf dem Messaufnehmer mit der Durchflussrich-
tung des Messstoffs übereinstimmt.
2. Um die Einhaltung der Gerätespezifikation sicherzustellen: Messgerät zwischen die
Rohrleitungsflansche zentriert in die Messstrecke einbauen.
3. Messgerät so einbauen oder Messumformergehäuse drehen, dass die Kabeleinfüh-
rungen nicht nach oben weisen.

Montageset
Montageset Disc (Zwischenflanschausführung)
Die Montage und Zentrierung der Zwischenflanschgeräte erfolgt mit Hilfe der mitgeliefer-
ten Zentrierringe.
Montage
A0013964
A0013964
