Seite 1 Products Solutions Services BA01174D/06/DE/02.14 71249923 Gültig ab Version 01.00.zz (Gerätefirmware) Betriebsanleitung Proline Promag P 100 EtherNet/IP Magnetisch-induktives Durchflussmessgerät...
Seite 2 Sicherheitshinweise" sowie alle anderen, arbeitsspezifischen Sicherheitshinweise im Dokument sorgfältig lesen. • Der Hersteller behält sich vor, technische Daten ohne spezielle Ankündigung dem ent- wicklungstechnischen Fortschritt anzupassen. Über die Aktualität und eventuelle Erwei- terungen dieser Anleitung gibt Ihre Endress+Hauser Vertriebszentrale Auskunft. Endress+Hauser...
Seite 3: Inhaltsverzeichnis

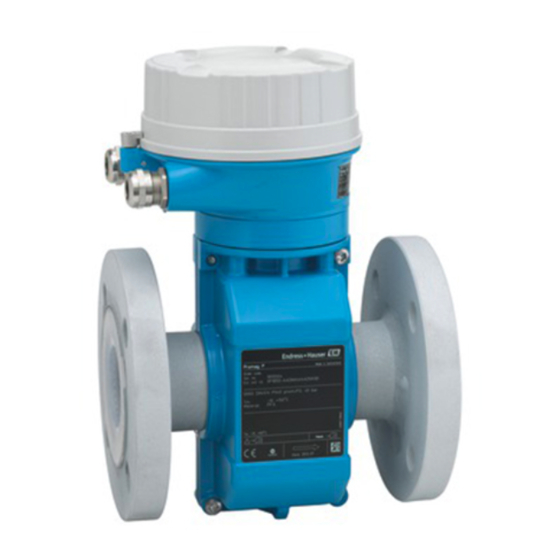

Proline Promag P 100 EtherNet/IP Inhaltsverzeichnis Inhaltsverzeichnis Montagekontrolle ..... 26 Hinweise zum Dokument ... . 5 Dokumentfunktion .
Seite 4 13.2 Mess- und Prüfmittel ....80 10.4.1 Sensorabgleich durchführen ..13.3 Endress+Hauser Dienstleistungen ..10.4.2 Summenzähler konfigurieren ..55 10.4.3 Weitere Anzeigenkonfigurationen...
Seite 5: Hinweise Zum Dokument
Proline Promag P 100 EtherNet/IP Hinweise zum Dokument Hinweise zum Dokument Dokumentfunktion Diese Anleitung liefert alle Informationen, die in den verschiedenen Phasen des Lebenszy- klus des Geräts benötigt werden: Von der Produktidentifizierung, Warenannahme und Lagerung über Montage, Anschluss, Bedienungsgrundlagen und Inbetriebnahme bis hin zur Störungsbeseitigung, Wartung und Entsorgung.
Seite 6: Werkzeugsymbole
Hinweise zum Dokument Proline Promag P 100 EtherNet/IP 1.2.3 Werkzeugsymbole Symbol Bedeutung Innensechskantschlüssel Gabelschlüssel 1.2.4 Symbole für Informationstypen Symbol Bedeutung Erlaubt Kennzeichnet Abläufe, Prozesse oder Handlungen, die erlaubt sind. Zu bevorzugen Kennzeichnet Abläufe, Prozesse oder Handlungen, die zu bevorzugen sind.
Seite 7: Dokumentation
Teil des Lieferumfangs!) • Der W@M Device Viewer: Seriennummer vom Typenschild eingeben (www.endress.com/deviceviewer) • Die Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder den 2-D-Matrixcode (QR-Code) auf dem Typenschild scannen. Zur detaillierten Auflistung der einzelnen Dokumente inklusive Dokumentationscode (→  103) 1.3.1...
Seite 8: Grundlegende Sicherheitshinweise
Spezifizierten Druck- und Temperaturbereich einhalten. Klärung bei Grenzfällen: ‣ Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der Abklärung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, übernimmt aber keine Garantie oder Haftung, da kleine Veränderungen der Tempera- tur, Konzentration oder des Verunreinigungsgrads im Prozess Unterschiede in der Kor- rosionsbeständigkeit bewirken können.
Seite 9: Restrisiken
Umbauten am Gerät Eigenmächtige Umbauten am Gerät sind nicht zulässig und können zu unvorhersehbaren Gefahren führen: ‣ Wenn Umbauten trotzdem erforderlich sind: Rücksprache mit Endress+Hauser halten. Reparatur Um die Betriebssicherheit weiterhin zu gewährleisten: ‣ Nur wenn die Reparatur ausdrücklich erlaubt ist, diese am Gerät durchführen.
Seite 10 Grundlegende Sicherheitshinweise Proline Promag P 100 EtherNet/IP IT-Sicherheitsmaßnahmen gemäß dem Sicherheitsstandard des Betreibers, die das Gerät und dessen Datentransfer zusätzlich schützen, sind vom Betreiber selbst zu implementie- ren. Endress+Hauser...
Seite 11: Produktbeschreibung
Proline Promag P 100 EtherNet/IP Produktbeschreibung Produktbeschreibung Produktaufbau 3.1.1 Geräteausführung mit Kommunikationsart EtherNet/IP A0023153  1 Wichtige Komponenten eines Messgeräts Messaufnehmer Messumformergehäuse Hauptelektronikmodul Messumformer-Gehäusedeckel Messumformer-Gehäusedeckel (Ausführung für optionale Vor-Ort-Anzeige) Vor-Ort-Anzeige (optional) Hauptelektronikmodul (mit Halterung für optionale Vor-Ort-Anzeige) Endress+Hauser...
Seite 12: Warenannahme Und Produktidenti
• Seriennummer von Typenschildern in W@M Device Viewer eingeben (www.endress.com/deviceviewer): Alle Angaben zum Messgerät werden angezeigt. • Seriennummer von Typenschildern in die Endress+Hauser Operations App eingeben oder mit der Endress+Hauser Operations App den 2-D-Matrixcode (QR-Code) auf dem Typen- schild scannen: Alle Angaben zum Messgerät werden angezeigt.
Seite 13: Messumformer-Typenschild
• Die Kapitel "Weitere Standarddokumentation zum Gerät" (→  7) und "Geräteabhängige Zusatzdokumentation" (→  7) • Der W@M Device Viewer: Seriennummer vom Typenschild eingeben (www.endress.com/deviceviewer) • Die Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder den 2-D-Matrixcode (QR-Code) auf dem Typenschild scannen. 4.2.1 Messumformer-Typenschild Order code: Ser.
Seite 14: Messaufnehmer-Typenschild
Warenannahme und Produktidentifizierung Proline Promag P 100 EtherNet/IP 4.2.2 Messaufnehmer-Typenschild Order Code: Ser.No.: Ext. ord. cd.: Material: Patents Date: A0017186  3 Beispiel für Messaufnehmer-Typenschild Name des Messaufnehmers Herstellungsort Bestellcode (Order code) Seriennummer (Ser. no.) Erweiterter Bestellcode (Ext. ord. cd.) (→  14)
Seite 15: Symbole Auf Messgerät
Proline Promag P 100 EtherNet/IP Warenannahme und Produktidentifizierung 4.2.3 Symbole auf Messgerät Symbol Bedeutung WARNUNG!  Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermieden wird, zu Tod oder schwerer Körperverletzung führen kann. Verweis auf Dokumentation Verweist auf die entsprechende Dokumentation zum Gerät.
Seite 16: Lagerung Und Transport
Lagerung und Transport Proline Promag P 100 EtherNet/IP Lagerung und Transport Lagerbedingungen Folgende Hinweise bei der Lagerung beachten: • Um Stoßsicherheit zu gewährleisten, in Originalverpackung lagern. • Auf Prozessanschlüsse montierte Schutzscheiben oder Schutzkappen nicht entfernen. Sie verhindern mechanische Beschädigungen an den Dichtflächen sowie Verschmutzun- gen im Messrohr.
Seite 17: Verpackungsentsorgung
Proline Promag P 100 EtherNet/IP Montage Verpackungsentsorgung Alle Verpackungsmaterialien sind umweltverträglich und 100% recycelbar: • Messgerät-Umverpackung: Stretchfolie aus Polymer, die der EU Richtlinie 2002/95/EC (RoHS) entspricht. • Verpackung: – Holzkiste, behandelt gemäß Standard ISPM 15, was durch das angebrachte IPPC-Logo bestätigt wird.
Seite 18 Montage Proline Promag P 100 EtherNet/IP Angaben zur Unterdruckfestigkeit der Messrohrauskleidung (→  94) A0017064  4 Einbau in eine Fallleitung Belüftungsventil Rohrleitungssiphon Länge der Fallleitung Bei teilgefülltem Rohr Bei teilgefüllter Rohrleitung mit Gefälle: Dükerähnliche Einbauweise vorsehen. Die Mess- stoffüberwachungsfunktion (MSÜ) bietet zusätzliche Sicherheit, um leere oder teilgefüllte Rohrleitungen zu erkennen.
Seite 19: Ein- Und Auslaufstrecken
Proline Promag P 100 EtherNet/IP Montage Horizontal A0016260 MSÜ-Elektrode für die Messstoffüberwachung/ Leerrohrdetektion Messelektroden für die Signalerfassung Bezugselektrode für den Potenzialausgleich • Die Messelektrodenachse muss waagerecht liegen. Dadurch wird eine kurzzeitige Isolierung der beiden Messelektroden infolge mitgeführter Luftblasen vermieden. • Die Messstoffüberwachung funktioniert nur, wenn das Messumformergehäuse nach oben gerichtet ist.
Seite 20 Montage Proline Promag P 100 EtherNet/IP Bei Betrieb im Freien: • Messgerät an einer schattigen Stelle montieren. • Direkte Sonneinstrahlung vermeiden, besonders in wärmeren Klimaregionen. • Starke Bewitterung vermeiden. Temperaturtabellen SI-Einheiten [°C] [85 °C] [100 °C] [135 °C] [200 °C] [300 °C]...
Seite 21: Messgerät Montieren
Proline Promag P 100 EtherNet/IP Montage A0016266  5 Maßnahmen zur Vermeidung von Gerätevibrationen (L > 10 m (33 ft)) Anpassungsstücke Der Messaufnehmer kann mit Hilfe entsprechender Anpassungsstücke nach DIN EN 545 (Doppelflansch-Übergangsstücke) auch in eine Rohrleitung größerer Nennweite eingebaut werden.
Seite 22: Messgerät Vorbereiten
Montage Proline Promag P 100 EtherNet/IP 6.2.2 Messgerät vorbereiten 1. Sämtliche Reste der Transportverpackung entfernen. 2. Vorhandene Schutzscheiben oder Schutzkappen vom Messaufnehmer entfernen. 3. Aufkleber auf dem Elektronikraumdeckel entfernen. 6.2.3 Messaufnehmer montieren WARNUNG Gefahr durch mangelnde Prozessdichtheit! ‣ Darauf achten, dass der Innendurchmesser der Dichtungen gleich oder größer ist als derjenige von Prozessanschluss und Rohrleitung.
Seite 23 Proline Promag P 100 EtherNet/IP Montage Schrauben-Anziehdrehmomente Folgende Punkte beachten: • Aufgeführte Schrauben-Anziehdrehmomente gelten nur für geschmierte Gewinde und für Rohrleitungen, die frei von Zugspannungen sind. • Schrauben gleichmäßig über Kreuz anziehen. • Zu fest angezogene Schrauben deformieren die Dichtfläche oder verletzen die Dichtung.
Seite 24 Montage Proline Promag P 100 EtherNet/IP Nennweite Druckstufe Schrauben Max. Schrauben-Anziehdrehmoment [Nm] [mm] [bar] [mm] PTFE PN 25 20 × M33 – PN 10 20 × M27 – PN 16 20 × M33 – PN 25 20 × M36 –...
Seite 25: Anzeigemodul Drehen
Proline Promag P 100 EtherNet/IP Montage Nennweite Druckstufe Schrauben Max. Schrauben-Anziehdrehmoment [Nm] [mm] [bar] [mm] PTFE 4 × M16 4 × M16 4 × M16 8 × M16 4 × M16 8 × M16 8 × M16 8 × M20 8 ×...
Seite 26: Gehäuseausführung Aluminium, Alsi10Mg, Beschichtet
Montage Proline Promag P 100 EtherNet/IP Gehäuseausführung Aluminium, AlSi10Mg, beschichtet 3 mm A0023192 Montagekontrolle Ist das Messgerät unbeschädigt (Sichtkontrolle)?  Erfüllt das Messgerät die Messstellenspezifikationen? Zum Beispiel: • Prozesstemperatur  • Prozessdruck (siehe Dokument "Technische Information, Kapitel "Druck-Temperatur-Kurven") • Umgebungstemperatur •...
Seite 27: Elektrischer Anschluss
Proline Promag P 100 EtherNet/IP Elektrischer Anschluss Elektrischer Anschluss Das Messgerät besitzt keine interne Trennvorrichtung. Ordnen Sie deshalb dem Mess- gerät einen Schalter oder Leistungsschalter zu, mit welchem die Versorgungsleitung leicht vom Netz getrennt werden kann. Anschlussbedingungen 7.1.1 Benötigtes Werkzeug •...
Seite 28: Klemmenbelegung
Elektrischer Anschluss Proline Promag P 100 EtherNet/IP 7.1.3 Klemmenbelegung Messumformer Anschlussvariante EtherNet/IP Bestellmerkmal "Ausgang", Option N Je nach Gehäuseausführung können die Messumformer mit Klemmen oder Gerätesteckern bestellt werden. Verfügbare Anschlussarten Bestellmerkmal Mögliche Auswahl Bestellmerkmal Energie- "Gehäuse" "Elektrischer Anschluss" Ausgang versorgung Option A Gerätestecker...
Seite 29: Pinbelegung Gerätestecker
Proline Promag P 100 EtherNet/IP Elektrischer Anschluss 7.1.4 Pinbelegung Gerätestecker EtherNet/IP Gerätestecker für Versorgungsspannung (geräteseitig) Belegung Codierung Stecker/Buchse DC 24 V Stecker DC 24 V Erdung/Schirmung A0016809 Gerätestecker für Signalübertragung (geräteseitig) Belegung Codierung Stecker/Buchse Buchse A0016812 7.1.5 Messgerät vorbereiten 1. Wenn vorhanden: Blindstopfen entfernen.
Seite 30 Elektrischer Anschluss Proline Promag P 100 EtherNet/IP A0019824  7 Gehäuseausführungen und Anschlussvarianten Gehäuseausführung: Kompakt, beschichtet Alu Kabeleinführung oder Gerätestecker für Signalübertragung Kabeleinführung oder Gerätestecker für Versorgungsspannung 3 mm 10 (0.4) mm (in) A0019823  8 Geräteausführungen mit Anschlussbeispielen Kabel Gerätestecker für Signalübertragung...
Seite 31: Potenzialausgleich Sicherstellen
Proline Promag P 100 EtherNet/IP Elektrischer Anschluss 4. Kabel und Kabelenden abisolieren. Bei Litzenkabeln: Zusätzlich Aderendhülsen anbringen. 5. Kabel gemäß Klemmenbelegung oder Pinbelegung Gerätestecker anschließen. 6. Je nach Geräteausführung: Kabelverschraubungen fest anziehen oder Gerätestecker einstecken und fest anziehen . 7. WARNUNG! Aufhebung der Gehäuseschutzart durch mangelnde Gehäusedichtheit! Schraube ohne Verwendung von Fett eindrehen.
Seite 32 Elektrischer Anschluss Proline Promag P 100 EtherNet/IP 1. Beide Messaufnehmerflansche über ein Erdungskabel mit dem jeweiligen Rohrlei- tungsflansch verbinden und erden. 2. Bei DN ≤ 300 (12"): Erdungskabel mit den Flanschschrauben direkt auf die leitfähige Flanschbeschichtung des Messaufnehmers montieren. Bei DN ≥ 350 (14"): Erdungs- kabel direkt auf die Transport-Metallhalterung montieren.
Seite 33: Spezielle Anschlusshinweise
Proline Promag P 100 EtherNet/IP Elektrischer Anschluss Spezielle Anschlusshinweise 7.3.1 Anschlussbeispiele EtherNet/IP A0016805  12 Anschlussbeispiel für EtherNet/IP Automatisierungssystem (z.B. SPS) Ethernet-Switch Kabelspezifikation beachten (→  27) Gerätestecker Messumformer Hardwareeinstellungen 7.4.1 Geräteadresse einstellen EtherNet/IP Die IP-Adresse des Messgeräts ist für das Netzwerk via DIP-Schalter konfigurierbar.
Seite 34: Schutzart Sicherstellen
Elektrischer Anschluss Proline Promag P 100 EtherNet/IP Adresse einstellen OFF ON - Write protection - Default Ethernet network settings IP 192.168.1.212 A0017913 1. Je nach Gehäuseausführung: Sicherungskralle oder Befestigungsschraube des Gehäu- sedeckels lösen. 2. Je nach Gehäuseausführung: Gehäusedeckel abschrauben oder öffnen und gegebe- nenfalls Vor-Ort-Anzeige vom Hauptelektronikmodul trennen (→...
Seite 35: Anschlusskontrolle
Proline Promag P 100 EtherNet/IP Elektrischer Anschluss Anschlusskontrolle Sind Messgerät und Kabel unbeschädigt (Sichtkontrolle)?  Erfüllen die verwendeten Kabel die Anforderungen (→  27)?  Sind die montierten Kabel von Zug entlastet?  Sind alle Kabelverschraubungen montiert, fest angezogen und dicht? Kabelführung mit "Wasser- ...
Seite 36: Bedienungsmöglichkeiten
Bedienungsmöglichkeiten Proline Promag P 100 EtherNet/IP Bedienungsmöglichkeiten Übersicht zu Bedienungsmöglichkeiten A0017760 Computer mit Webbrowser (z.B. Internet Explorer) oder mit Bedientool "FieldCare" Automatisierungssystem, z.B. "RSLogix" (Rockwell Automation) und Workstation zur Messgerätbedienung mit Add-on-Profil Level 3 für Software "RSLogix 5000" (Rockwell Automation)
Seite 37: Aufbau Und Funktionsweise Des Bedienmenüs
Proline Promag P 100 EtherNet/IP Bedienungsmöglichkeiten Aufbau und Funktionsweise des Bedienmenüs 8.2.1 Aufbau des Bedienmenüs Zur Bedienmenü-Übersicht mit Menüs und Parametern Bedienmenü für Bediener und Instandhalter Language Betrieb Language Parameter 1 Parameter n Untermenü 1 Untermenü n Setup Messstellenbezeichnung Wizard 1 / Parameter 1...
Seite 38: Bedienphilosophie
Bedienungsmöglichkeiten Proline Promag P 100 EtherNet/IP 8.2.2 Bedienphilosophie Die einzelnen Teile des Bedienmenüs sind bestimmten Anwenderrollen zugeordnet. Zu jeder Anwenderrolle gehören typische Aufgaben innerhalb des Gerätelebenszyklus. Menü Anwenderrolle und Aufgaben Inhalt/Bedeutung Betrieb aufgabenorientiert Rolle "Bediener", "Instandhalter" • Festlegen der Webserver-Bediensprache Aufgaben im laufenden Messbetrieb: •...
Seite 39: Voraussetzungen
Proline Promag P 100 EtherNet/IP Bedienungsmöglichkeiten 8.3.2 Voraussetzungen Hardware Verbindungskabel Standard-Ethernet-Kabel mit RJ45-Stecker Computer RJ45-Schnittstelle Messgerät: Webserver muss aktiviert sein; Werkseinstellung: An Zum Aktivieren des Webservers (→  42) IP-Adresse Ist die IP-Adresse des Gerätes nicht bekannt kann der Aufbau der Kommuni- kation zum Webserver über die Standard-IP-Adresse 192.168.1.212 erfolgen.
Seite 40: Webbrowser Starten
Bedienungsmöglichkeiten Proline Promag P 100 EtherNet/IP IP-Adresse des Geräts: 192.168.1.212 (Werkseinstellung) IP-Adresse 192.168.1.XXX; für XXX alle Zahlenfolgen außer: 0, 212 und 255 → z.B. 192.168.1.213 Subnet mask 255.255.255.0 Default gateway 192.168.1.212 oder Zellen leer lassen 1. Messgerät einschalten und mit Computer über Kabel verbinden (→  43).
Seite 41: Bedienoberfläche
Proline Promag P 100 EtherNet/IP Bedienungsmöglichkeiten 8.3.5 Bedienoberfläche A0017757-DE Gerätebild Funktionszeile mit 6 Funktionen Messstellenbezeichnung Kopfzeile Arbeitsbereich Navigationsbereich Kopfzeile In der Kopfzeile erscheinen folgende Informationen: • Messstellenbezeichnung (→  48) • Gerätestatus mit Statussignal (→  69) • Aktuelle Messwerte (→  64)
Seite 42: Arbeitsbereich
Bedienungsmöglichkeiten Proline Promag P 100 EtherNet/IP Arbeitsbereich Abhängig von der gewählten Funktion und ihren Untermenüs können in diesem Bereich verschiedene Aktionen durchgeführt werden: • Einstellung von Parametern • Ablesen von Messwerten • Aufrufen von Hilfetexten • Starten eines Up-/Downloads 8.3.6 Webserver deaktivieren Der Webserver des Messgeräts kann über den Parameter Webserver Funktionalität je...
Seite 43: Zugriff Auf Bedienmenü Via Bedientool
Proline Promag P 100 EtherNet/IP Bedienungsmöglichkeiten Zugriff auf Bedienmenü via Bedientool 8.4.1 Bedientool anschließen Via Service-Schnittstelle (CDI-RJ45) A0016940  14 Anschluss bei Bestellmerkmal "Ausgang", Option N: EtherNet/IP Service-Schnittstelle (CDI-RJ45) und EtherNet/IP-Schnittstelle des Messgeräts mit Zugriff auf integrierten Webserver Computer mit Webbrowser (z.B. Internet Explorer) zum Zugriff auf integrierten Gerätewebserver oder mit Bedientool "FieldCare"...
Seite 44: Fieldcare
8.4.2 FieldCare Funktionsumfang FDT-basiertes Anlagen-Asset-Management-Tool von Endress+Hauser. Es kann alle intelli- genten Feldeinrichtungen in einer Anlage konfigurieren und unterstützt bei deren Verwal- tung. Durch Verwendung von Statusinformationen stellt es darüber hinaus ein einfaches, aber wirkungsvolles Mittel dar, deren Zustand zu kontrollieren.
Seite 45 Proline Promag P 100 EtherNet/IP Bedienungsmöglichkeiten Bedienoberfläche Xxxxxx/…/…/ Gerätename: Xxxxxxx Massefluss: kg/h 12.34 Messtellenbezeichnung: Xxxxxxx Volumenfluss: 12.34 m /h ³ Status: Xxxxxx Masseflusseinheit: kg/h Zugriffsrechte Bediensoftware Instandhalter Volumenflusseinheit: m /h ³ Betrieb – Setup Messstellenbezeichnung Xxxxxx Systemeinheiten – Masseflusseinheit kg/h...
Seite 46: Systemintegration
Systemintegration Proline Promag P 100 EtherNet/IP Systemintegration Übersicht zu Gerätebeschreibungsdateien 9.1.1 Aktuelle Versionsdaten zum Gerät Firmware-Version 01.01.zz • Auf Titelseite der Anleitung • Auf Messumformer-Typenschild (→  12) • Parameter Firmware-Version Diagnose → Geräteinfo → Firmware-Version Freigabedatum Firmware-Version 10.2014 Hersteller-ID...
Seite 47 Proline Promag P 100 EtherNet/IP Systemintegration Zu den protokollspezifischen Daten von EtherNet/IP (→  88) Endress+Hauser...
Seite 48: Inbetriebnahme
Inbetriebnahme Proline Promag P 100 EtherNet/IP Inbetriebnahme 10.1 Installations- und Funktionskontrolle Vor der Inbetriebnahme des Messgeräts: Sicherstellen, dass die Einbau- und Anschluss- kontrolle durchgeführt sind. • Checkliste "Montagekontrolle" (→  26) • Checkliste "Anschlusskontrolle" (→  35) 10.2 Geräteadresse über Software einstellen Im Untermenü...
Seite 49: Systemeinheiten Einstellen
Proline Promag P 100 EtherNet/IP Inbetriebnahme Wie viele Zeichen angezeigt werden, ist abhängig von den verwendeten Zeichen. Zur Messstellenbezeichnung im Bedientool "FieldCare" (→  45) Navigation Menü "Setup" → Messstellenbezeichnung Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Eingabe Werkseinstellung Messstellenbezeichnung Bezeichnung für Messstelle eingeben.
Seite 50: Vor-Ort-Anzeige Konfigurieren
Inbetriebnahme Proline Promag P 100 EtherNet/IP Parameter Beschreibung Auswahl Werkseinstellung Leitfähigkeitseinheit Einheit für Leitfähigkeit wählen. Einheiten-Auswahlliste µS/cm Auswirkung Die gewählte Einheit gilt für: Simulationswert Prozessgröße Temperatureinheit Einheit für Temperatur wählen. Einheiten-Auswahlliste Abhängig vom Land: • °C (Celsius) Auswirkung • °F (Fahrenheit) Die gewählte Einheit gilt für:...
Seite 51 Proline Promag P 100 EtherNet/IP Inbetriebnahme Verlauf des Wizards Format Anzeige 1. Anzeigewert 1. Wert 0%-Bargraph 1. Wert 100%-Bargraph 2. Anzeigewert 3. Anzeigewert 3. Wert 0%-Bargraph 3. Wert 100%-Bargraph 4. Anzeigewert Ende Wizard A0013797-DE  15 Wizard "Anzeige" im Menü "Setup"...
Seite 52: Gurieren
Inbetriebnahme Proline Promag P 100 EtherNet/IP Parameter Beschreibung Auswahl / Eingabe Werkseinstellung 1. Wert 100%-Bargraph 100%-Wert für Bargraph-Anzeige eingeben. Gleitkommazahl mit Vorzei- 0,025 l/h chen 2. Anzeigewert Messwert wählen, der auf der Vor-Ort- Auswahlliste (siehe 1. Anzei- Keine Anzeige dargestellt wird. gewert) 3.
Seite 53: Schleichmenge Konfigurieren
Proline Promag P 100 EtherNet/IP Inbetriebnahme Parameter Beschreibung Anzeige / Auswahl / Eingabe Werkseinstellung IP-Adresse Zeigt die IP-Adresse vom Webserver des 4 Oktett: 0…255 (im jeweiligen 192.168.1.212 Messgeräts. Oktett) Subnet mask Zeigt die Subnet mask. 4 Oktett: 0…255 (im jeweiligen 255.255.255.0 Oktett) Default gateway Zeigt das Default gateway.
Seite 54: Leerrohrüberwachung
Inbetriebnahme Proline Promag P 100 EtherNet/IP 10.3.6 Leerrohrüberwachung konfigurieren Das Untermenü Leerrohrüberwachung enthält Parameter, die für die Konfiguration der Schleichmengenunterdrückung eingestellt werden müssen. Navigation Menü "Setup" → Leerrohrüberwachung Aufbau des Untermenüs → Untermenü "Leerrohrüberwa- Leerrohrüberwachung chung"Leerrohrüberwachung Neuer Abgleich Fortschritt Schaltpunkt Leerrohrüberwachung Ansprechzeit Leerrohrüberwachung...
Seite 55: Erweiterte Einstellungen
Proline Promag P 100 EtherNet/IP Inbetriebnahme 10.4 Erweiterte Einstellungen Das Untermenü Erweitertes Setup mit seinen Untermenüs enthält Parameter für spezifi- sche Einstellungen. Übersicht zu Parametern und Untermenüs im Untermenü "Erweitertes Setup" Erweitertes Setup → Freigabecode eingeben Freigabecode definieren (→  61) Sensorabgleich (→...
Seite 56 Inbetriebnahme Proline Promag P 100 EtherNet/IP Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl Werkseinstellung Zuordnung Prozessgröße Prozessgröße für Summenzähler wählen. • Aus Volumenfluss • Volumenfluss • Massefluss • Normvolumenfluss Einheit Summenzähler Einheit für Prozessgröße vom Summenzäh- Einheiten-Auswahlliste ler wählen. Betriebsart Summenzähler Für Summenzähler festlegen, wie der Durch-...
Seite 57: Durchführen
Proline Promag P 100 EtherNet/IP Inbetriebnahme 10.4.3 Weitere Anzeigenkonfigurationen durchführen Im Untermenü "Anzeige" können alle Parameter rund um die Konfiguration der Vor-Ort- Anzeige eingestellt werden. Navigation Menü "Setup" → Erweitertes Setup → Anzeige Aufbau des Untermenüs Anzeige → Format Anzeige 1.
Seite 58 Inbetriebnahme Proline Promag P 100 EtherNet/IP Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl / Eingabe Werkseinstellung Format Anzeige Darstellung der Messwerte für Vor-Ort- • 1 Wert groß 1 Wert groß Anzeige wählen. • 1 Bargraph + 1 Wert • 2 Werte • 1 Wert groß + 2 Werte •...
Seite 59: Elektrodenreinigung Durchführen
Proline Promag P 100 EtherNet/IP Inbetriebnahme Parameter Beschreibung Auswahl / Eingabe Werkseinstellung Display language Sprache der Vor-Ort-Anzeige einstellen. • English Englisch (alternativ ist die • Deutsch bestellte Sprache voreinge- • Français stellt) • Español • Italiano • Nederlands • Portuguesa • Polski •...
Seite 60: Simulation
Inbetriebnahme Proline Promag P 100 EtherNet/IP Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl / Eingabe / Anzeige Werkseinstellung Elektrodenreinigung Zyklische Elektrodenreinigung aktivieren. • Aus • An ECC-Reinigungsdauer Dauer der Elektrodenreinigung in Sekunden 0,01…30 s eingeben. ECC-Erholzeit Erholdauer nach der Elektrodenreinigung 1…3,0 60 s festlegen, um Störungen der Signalausgänge vorzubeugen.
Seite 61: Einstellungen Schützen Vor Unerlaubtem
Proline Promag P 100 EtherNet/IP Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Simulation Gerätealarm – Gerätealarm ein und ausschal- • Aus ten. • An Simulation Diagnoseereignis – Simulation Diagnoseereignis • Aus ein- und ausschalten. • Auswahlliste Diagnoseereignisse Für die Simulation stehen die (abhängig von der...
Seite 62 Inbetriebnahme Proline Promag P 100 EtherNet/IP Die Werte der Parameter sind nur noch sichtbar/lesbar, aber nicht mehr änderbar: • Via Service-Schnittstelle (CDI-RJ45) • Via Ethernet-Netzwerk • Via PROFIBUS DP OFF ON - Write protection - Default Ethernet network settings IP 192.168.1.212 A0017915 1.
Seite 63: Betrieb
Proline Promag P 100 EtherNet/IP Betrieb Betrieb 11.1 Aktuelle Ethernet-Einstellungen auslesen und ändern Wenn die Ethernet-Einstellungen wie die IP-Adresse des Messgeräts unbekannt sind, kön- nen sie wie am folgenden Beispiel der IP-Adresse ausgelesen und geändert werden. OFF ON - Write protection...
Seite 64: Messwerte Ablesen
Betrieb Proline Promag P 100 EtherNet/IP Navigation Menü "Betrieb" → Status Verriegelung Funktionsumfang von Parameter "Status Verriegelung" Optionen Beschreibung Hardware-verriegelt Der Verriegelungsschalter (DIP-Schalter) für die Hardware-Verriegelung ist auf dem I/O-Elektronikmodul aktiviert. Dadurch ist der Schreibzugriff auf die Parame- ter gesperrt (→  61).
Seite 65: Messgerät An Prozessbedingungen
Proline Promag P 100 EtherNet/IP Betrieb Navigation Menü "Diagnose" → Messwerte → Summenzähler Aufbau des Untermenüs Summenzähler → Summenzählerwert Summenzählerüberlauf Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige Werkseinstellung Summenzählerwert # Zeigt aktuellen Zählerstand vom Summen- Gleitkommazahl mit Vorzei- zähler. chen Summenzählerüberlauf # Zeigt aktuellen Überlauf vom Summenzäh-...
Seite 66 Betrieb Proline Promag P 100 EtherNet/IP Aufbau des Untermenüs Betrieb → Steuerung Summenzähler Vorwahlmenge Alle Summenzähler zurücksetzen Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl / Eingabe Werkseinstellung Steuerung Summenzähler # Summenzählerwert steuern. • Totalisieren Totalisieren • Zurücksetzen + Anhalten • Vorwahlmenge + Anhalten •...
Seite 67: Diagnose Und Störungsbehebung
Proline Promag P 100 EtherNet/IP Diagnose und Störungsbehebung Diagnose und Störungsbehebung 12.1 Allgemeine Störungsbehebungen Zu Ausgangssignalen Fehler Mögliche Ursachen Behebung Grüne Power-Leuchtdiode auf Versorgungsspannung stimmt nicht Richtige Versorgungsspannung Hauptelektronikmodul des Mess- mit der Angabe auf dem Typen- anlegen (→  29).
Seite 68: Diagnoseinformation Via Leuchtdioden
Diagnose und Störungsbehebung Proline Promag P 100 EtherNet/IP Fehler Mögliche Ursachen Behebung Kein Verbindungsaufbau zum Andere Netzwerkverbindungen • Sicherstellen, dass keine weite- Webserver oder Programme sind auf dem ren Netzverbindungen vom Com- Computer noch aktiv. puter (auch nicht WLAN) existieren und andere Pro- gramme mit Netzwerkzugriff auf dem Computer schliessen.
Seite 69: Diagnoseinformation Im Webbrowser
Proline Promag P 100 EtherNet/IP Diagnose und Störungsbehebung Farbe Bedeutung Orange blinkend Aktivität vorhanden Communication Weiß blinkend 12.3 Diagnoseinformation im Webbrowser 12.3.1 Diagnosemöglichkeiten Störungen, die das Messgeräts erkennt, werden im Webbrowser nach dem Einloggen auf der Startseite angezeigt. A0017759-DE Statusbereich mit Statussignal Diagnoseinformation Behebungsmaßnahmen mit Service-ID...
Seite 70: Diagnoseinformation
Diagnose und Störungsbehebung Proline Promag P 100 EtherNet/IP Diagnoseinformation Die Störung kann mithilfe der Diagnoseinformation identifiziert werden. Der Kurztext hilft dabei, indem er einen Hinweis zur Störung liefert. Diagnoseinformation Diagnosecode Statussignal Diagnosenummer Kurztext ↓ ↓ ↓ Beispiel Prozessgrenzwert A0013958 3-stellige Nummer 12.3.2...
Seite 71: Behebungsmaßnahmen Aufrufen
Proline Promag P 100 EtherNet/IP Diagnose und Störungsbehebung Zusätzlich lassen sich im Menü Diagnose aufgetretene Diagnoseereignisse anzeigen: • Via Parameter (→  74) • Via Untermenü (→  75) Diagnoseinformation Die Störung kann mithilfe der Diagnoseinformation identifiziert werden. Der Kurztext hilft dabei, indem er einen Hinweis zur Störung liefert.
Seite 72: Zum Inhalt Der Bytes 8
Diagnose und Störungsbehebung Proline Promag P 100 EtherNet/IP Zum Inhalt der Bytes 8…16(→  88) 12.6 Diagnoseinformationen anpassen 12.6.1 Diagnoseverhalten anpassen Jeder Diagnoseinformation ist ab Werk ein bestimmtes Diagnoseverhalten zugeordnet. Diese Zuordnung kann der Anwender bei bestimmten Diagnoseinformationen im Unter- menü...
Seite 73 Proline Promag P 100 EtherNet/IP Diagnose und Störungsbehebung Diagnose- Kurztext Behebungsmaßnahmen Statussignal Diagnosever- nummer [ab Werk] halten [ab Werk] Software inkompatibel 1. Software prüfen Alarm 2. Hauptelektronik flashen oder tauschen Module inkompatibel 1. Elektronikmodule prüfen 2. Elek- Alarm tronikmodule tauschen Modulverbindung 1.
Seite 74: Anstehende Diagnoseereignisse
Diagnose und Störungsbehebung Proline Promag P 100 EtherNet/IP Diagnose- Kurztext Behebungsmaßnahmen Statussignal Diagnosever- nummer [ab Werk] halten [ab Werk] Elektrodenreinigung im 1.Prozessbedingungen prüfen Warning Betrieb 2.Systemdruck erhöhen Leerrohrüberwachung Abgleich Leerrohrüberwachung Warning durchführen Konfiguration 1. IP-Adressen im Netzwerk prüfen Warning 2. IP-Adresse ändern...
Seite 75: Diagnoseliste
Proline Promag P 100 EtherNet/IP Diagnose und Störungsbehebung Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige Werkseinstellung Aktuelle Diagnose 1 Diagnoseereignis ist aufge- Zeigt das aktuell aufgetretene Symbol für Diagnose- – treten. Diagnoseereignis mit seiner verhalten, Diagnose- Diagnoseinformation an. code und Kurztext.
Seite 76: 12.10.2 Ereignis-Logbuch Filtern
Diagnose und Störungsbehebung Proline Promag P 100 EtherNet/IP 12.10.2 Ereignis-Logbuch filtern Milhilfe von Parameter Filteroptionen kann bestimmt werden, welche Kategorie von Ereignismeldungen im Untermenü Ereignisliste angezeigt werden. Navigationspfad Menü "Diagnose" → Ereignis-Logbuch → Filteroptionen Filterkategorien • Alle • Ausfall (F) •...
Seite 77: 12.11 Messgerät Zurücksetzen
Proline Promag P 100 EtherNet/IP Diagnose und Störungsbehebung 12.11 Messgerät zurücksetzen Mithilfe von Parameter Gerät zurücksetzen lässt sich die gesamten Gerätekonfiguration oder ein Teil der Konfiguration auf einen definierten Zustand zurücksetzen. Menü "Setup" → Erweitertes Setup → Administration Funktionsumfang von Parameter "Gerät zurücksetzen"...
Seite 78: 12.13 Firmware-Historie
Diagnose und Störungsbehebung Proline Promag P 100 EtherNet/IP Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige / Eingabe Werkseinstellung Messstellenbezeichnung Bezeichnung für Messstelle eingeben. Max. 32 Zeichen wie Buchsta- Promag 100 ben, Zahlen oder Sonderzei- chen (z.B. @, %, /) Seriennummer Zeigt die Seriennummer vom Messgerät.
Seite 79 Proline Promag P 100 EtherNet/IP Diagnose und Störungsbehebung Die Herstellerinformation ist verfügbar: • Im Download-Bereich der Endress+Hauser Internetseite: www.endress.com → Dow- nload • Folgende Details angeben: – Produktwurzel: z.B. 5H1B – Textsuche: Herstellerinformation – Suchbereich: Dokumentation Endress+Hauser...
Seite 80: Wartung
Messstoff- und Reinigungstemperatur ab. Ersatzdichtungen (Zubehörteil) (→  102) 13.2 Mess- und Prüfmittel Endress+Hauser bietet eine Vielzahl von Mess- und Prüfmitteln an wie W@M oder Gerä- tetests. Ausführliche Angaben zu den Dienstleistungen erhalten Sie bei Ihrer Endress+Hauser Vertriebszentrale.
Seite 81: Reparatur
• Die Messgeräte sind modular aufgebaut. • Ersatzteile sind jeweils zu sinnvollen Kits mit einer zugehörigen Einbauanleitung zusam- mengefasst. • Reparaturen werden durch den Endress+Hauser Service oder durch entsprechend geschulte Kunden durchgeführt. • Der Umbau eines zertifizierten Gerätes in eine andere zertifizierte Variante darf nur durch den Endress+Hauser Service oder im Werk durchgeführt werden.
Seite 82: Messgerät Entsorgen
Reparatur Proline Promag P 100 EtherNet/IP Die Montage- und Anschlussschritte aus den Kapiteln "Messgerät montieren" und "Messgerät anschließen" in sinngemäß umgekehrter Reihenfolge durchführen. Sicher- heitshinweise beachten. 14.5.2 Messgerät entsorgen WARNUNG Gefährdung von Personal und Umwelt durch gesundheitsgefährdende Messstoffe! ‣ Sicherstellen, dass das Messgerät und alle Hohlräume frei von gesundheits- oder umweltgefährdenden Messstoffresten sind, z.B.
Seite 83: Zubehör
Proline Promag P 100 EtherNet/IP Zubehör Zubehör Für das Gerät sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt werden können. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Pro- duktseite der Endress+Hauser Webseite: www.endress.com.
Seite 84: Systemkomponenten
Betrieb der Messgeräte. Zu jedem Messgerät stehen über den gesamten Lebenszyklus alle relevanten Informationen zur Verfügung: z.B. Gerätestatus, Ersatzteile, gerätespezifische Dokumentation. Die Anwendung ist bereits mit den Daten Ihrer Endress+Hauser Geräte gefüllt; auch die Pflege und Updates des Datenbestandes übernimmt Endress+Hauser. W@M ist verfügbar: •...
Seite 85: Technische Daten
Proline Promag P 100 EtherNet/IP Technische Daten Technische Daten 16.1 Anwendungsbereich Je nach bestellter Ausführung kann das Messgerät auch explosionsgefährliche, entzündli- che, giftige und brandfördernde Messstoffe messen. Um den einwandfreien Zustand des Geräts für die Betriebszeit zu gewährleisten: Gerät nur für Messstoffe einsetzen, gegen die die prozessberührenden Materialien hinreichend...
Seite 86 Technische Daten Proline Promag P 100 EtherNet/IP Nennweite Empfohlene Durchflussmenge Werkseinstellungen min./max. Endwert Schleichmenge (v ~ 0,3/10 m/s) (v ~ 0,04 m/s) [mm] [in] /min] /min] 20…600 m 2,5 m 35…1 100 m 55…1 700 m 7,5 m 80…2 400 m 10 m 110…3 300 m...
Seite 87: Ausgang
Automatisierungssystem kontinuierlich verschiedene Messwerte in das Messgerät schreiben: • Betriebsdruck zur Steigerung der Messgenauigkeit (Endress+Hauser empfiehlt die Ver- wendung eines Druckmessgeräts für Absolutdruck, z.B. Cerabar M oder Cerabar S) • Messstofftemperatur zur Steigerung der Messgenauigkeit (z.B. iTEMP) •...
Seite 88: Leuchtdioden (Led)
Technische Daten Proline Promag P 100 EtherNet/IP Leuchtdioden (LED) Statusinformationen Statusanzeige durch verschiedene Leuchtdioden Je nach Geräteausführung werden folgende Informationen angezeigt: • Versorgungsspannung aktiv • Datenübertragung aktiv • Gerätealarm/-störung vorhanden • EtherNet/IP-Netzwerk verfügbar • EtherNet/IP-Verbindung hergestellt Schleichmengenunter- Die Schaltpunkte für die Schleichmengenunterdrückung sind frei wählbar.
Seite 89 Proline Promag P 100 EtherNet/IP Technische Daten Fix Input 5 ms…10 s (Werkeinstellung: 20 ms) Exclusive Owner Multicast Instanz Größe [Byte] Konfiguration Instanz: 0x68 O → T Konfiguration: 0x66 T → O Konfiguration: 0x64 Exclusive Owner Multicast Instanz Größe [Byte]...
Seite 90: Energieversorgung
Technische Daten Proline Promag P 100 EtherNet/IP Configurable Input Assembly • Volumenfluss • Normvolumenfluss • Massefluss • Elektroniktemperatur • Summenzähler 1…3 • Fließgeschwindigkeit • Einheit Volumenfluss • Einheit Normvolumenfluss • Einheit Massefluss • Einheit Temperatur • Einheit Summenzähler 1…3 • Einheit Fließgeschwindigkeit •...
Seite 91: Leistungsmerkmale
Proline Promag P 100 EtherNet/IP Technische Daten Leistungsaufnahme Messumformer Bestellmerkmal Maximale "Ausgang" Leistungsaufnahme Option N: EtherNet/IP 3,5 W Stromaufnahme Messumformer Bestellmerkmal Maximale Maximaler "Ausgang" Stromaufnahme Einschaltstrom Option N: EtherNet/IP 145 mA 18 A (<0,125 ms) Versorgungsausfall • Summenzähler bleiben auf dem zuletzt ermittelten Wert stehen.
Seite 92: Montage
Technische Daten Proline Promag P 100 EtherNet/IP Schwankungen der Versorgungsspannung haben innerhalb des spezifizierten Bereichs keinen Einfluss. 0.5 % 0.2 % 10 [m/s] 32 [ft/s] A0005531  16 Maximale Messabweichung in % v.M. Elektrische Leitfähigkeit Max. Messabweichung nicht spezifiziert. Wiederholbarkeit v.M.
Seite 93: Prozess
Proline Promag P 100 EtherNet/IP Technische Daten Schutzart Messumformer und Messaufnehmer • Standardmäßig: IP66/67, Type 4X enclosure • Bei Bestellmerkmal "Sensoroptionen", Option CM: Zusätzlich IP69K bestellbar • Bei geöffnetem Gehäuse: IP20, Type 1 enclosure • Anzeigemodul: IP20, Type 1 enclosure Stoßfestigkeit...
Seite 94: Unterdruckfestigkeit
Technische Daten Proline Promag P 100 EtherNet/IP Druck-Temperatur-Kurven Eine Übersicht zu den Druck-Temperatur-Kurven für die Prozessanschlüsse: Techni- sche Information Unterdruckfestigkeit "–" = keine Angaben möglich Messrohrauskleidung: PFA Nennweite Grenzwerte für Absolutdruck in [mbar] ([psi]) bei Messstofftemperatur: [mm] [in] +25 °C (+77 °F) +80 °C (+176 °F)
Seite 95: 16.10 Konstruktiver Aufbau
Proline Promag P 100 EtherNet/IP Technische Daten 2…3 m/s (6,56…9,84 ft/s). Die Durchflussgeschwindigkeit (v) zusätzlich auf die physikali- schen Eigenschaften des Messstoffs abstimmen: • v < 2 m/s (6,56 ft/s): Bei abrasiven Messstoffen (z.B. Töpferkitt, Kalkmilch, Erz- schlamm) • v > 2 m/s (6,56 ft/s): Bei belagsbildenden Messstoffen (z.B. Abwässerschlämme) Eine notwendige Erhöhung der Durchflussgeschwindigkeit erfolgt durch die Reduk-...
Seite 96 Technische Daten Proline Promag P 100 EtherNet/IP Nennweite EN (DIN), AS ASME [mm] [in] Druckstufe [kg] Druckstufe [kg] Druckstufe [kg] PN 10 Class 150 PN 10 Class 150 PN 10 Class 150 PN 10 Class 150 Bei Flanschen nach AS sind nur DN 25 und 50 verfügbar.
Seite 97: Gehäuse Messumformer
Proline Promag P 100 EtherNet/IP Technische Daten Nennweite Druckstufe Innendurchmesser Prozessanschluss ASME AS 212 AS 408 PTFE (DIN) [mm] [in] [bar] [psi] [bar] [bar] [bar] [mm] [in] [mm] [in] PN 10 Class 150 – – – – 12,0 PN 10 Class 150 –...
Seite 98 Technische Daten Proline Promag P 100 EtherNet/IP Gehäuse Messaufnehmer • DN 15…300 (½…12"): Beschichtetes Aluminium AlSi10Mg • DN 350…600 (14…24"): Kohlenstoffstahl mit Schutzlackierung Messrohre Rostfreier Stahl, 1.4301/304/1.4306/304L; Bei Flanschwerkstoff aus Kohlenstoff mit Al/Zn-Schutzbeschichtung (DN 15…300 (½…12")) oder Schutzlackierung (DN 350…600 (14…24"))
Seite 99: 16.11 Bedienbarkeit
Proline Promag P 100 EtherNet/IP Technische Daten Prozessanschlüsse • EN 1092-1 (DIN 2501): DN ≤ 300 (12") Form A, DN ≥ 350 (14") Form B; Abmessungen nach DIN 2501, DN 65 PN 16 und DN 600 (24") PN 16 ausschließlich nach EN 1092-1 •...
Seite 100 Technische Daten Proline Promag P 100 EtherNet/IP Fernbedienung Via Ethernetbasiertem Feldbus A0016961 Ethernet-Netzwerk Automatisierungssystem, z.B. "RSLogix" (Rockwell Automation) Workstation zur Messgerätbedienung: Mit Add-on-Profil Level 3 für "RSLogix 5000" (Rockwell Automation) oder mit Electronic Data Sheet (EDS) Computer mit Webbrowser (z.B. Internet Explorer) zum Zugriff auf integrierten Gerätewebserver oder mit Bedientool "FieldCare"...
Seite 101: 16.12 Zertifikate Und Zulassungen
Das Messsystem erfüllt die gesetzlichen Anforderungen der anwendbaren EG-Richtlinien. Diese sind zusammen mit den angewandten Normen in der entsprechenden EG-Konformi- tätserklärung aufgeführt. Endress+Hauser bestätigt die erfolgreiche Prüfung des Geräts mit der Anbringung des CE- Zeichens. C-Tick Zeichen Das Messsystem stimmt überein mit den EMV-Anforderungen der Behörde "Australian Communications and Media Authority (ACMA)".
Seite 102: 16.13 Anwendungspakete
Anwendungspakete lieferbar: z.B. aufgrund von Sicherheitsaspekten oder spezifi- scher Anforderungen von Applikationen. Die Anwendungspakete können bei Endress+Hauser mit dem Gerät bestellt oder nachbe- stellt werden. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress +Hauser Vertriebszentrale erhältlich oder auf der Produktseite der Endress+Hauser Web- site: www.endress.com.
Seite 103: 16.15 Ergänzende Dokumentation
• Die mitgelieferte CD-ROM zum Gerät (je nach Geräteausführung ist die CD-ROM nicht Teil des Lieferumfangs!) • Der W@M Device Viewer: Seriennummer vom Typenschild eingeben (www.endress.com/deviceviewer) • Die Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder den 2-D-Matrixcode (QR-Code) auf dem Typenschild scannen. Standarddokumentation Kurzanleitung Messgerät...
Seite 104: Anhang
Anhang Proline Promag P 100 EtherNet/IP Anhang 17.1 Übersicht zum Bedienmenü Die folgenden Tabellen geben eine Übersicht zur gesamten Bedienmenüstruktur mit ihren Menüs und Parametern. Die Seitenzahlangabe verweist auf die zugehörige Beschreibung des Parameters. * = Das Untermenü erscheint nur, wenn dieses zusätzlich bestellt wurde (Dokument "Tech- nische Informationen", Kapitel "Anwendungspakete").
Seite 105: Menü "Setup
Proline Promag P 100 EtherNet/IP Anhang Alle Summenzähler (→  65) zurücksetzen 17.1.3 Menü "Setup" → (→  48) Setup (→  49) Messstellenbezeichnung Systemeinheiten → (→  49) Volumenflusseinheit (→  49) Volumeneinheit (→  49) Leitfähigkeitseinheit (→  50) (→...
Seite 106 Anhang Proline Promag P 100 EtherNet/IP 3. Wert 100%-Bargraph (→  52) 4. Anzeigewert (→  52) Schleichmengenunter- → drückung Zuordnung Prozessgröße (→  53) Einschaltpunkt Schleich- (→  53) mengenunterdrück. Ausschaltpunkt Schleich- (→  53) mengenunterdrück. Druckstoßunterdrückung (→  53) Leerrohrüberwachung...
Seite 107: Menü "Diagnose
Proline Promag P 100 EtherNet/IP Anhang 2. Nachkommastellen (→  58) 3. Anzeigewert (→  52) 3. Wert 0%-Bargraph (→  52) 3. Wert 100%-Bargraph (→  52) 3. Nachkommastellen (→  58) 4. Anzeigewert (→  52) 4. Nachkommastellen (→...
Seite 108 Anhang Proline Promag P 100 EtherNet/IP Betriebszeit ab Neustart (→  75) Betriebszeit (→  0 → (→  75) Diagnoseliste (→  75) Diagnose 1…5 → (→  75) Ereignis-Logbuch Filteroptionen (→  76) Geräteinformation → (→  77) Messstellenbezeichnung (→...
Seite 109 Proline Promag P 100 EtherNet/IP Anhang Monat Stunde AM/PM Minute Informationen externes Gerät Verifikation starten Fortschritt Status Gesamtergebnis Verifikationsergebnisse → Datum/Zeit Verifikations-ID Betriebszeit Gesamtergebnis Sensor Sensor-Elektronikmodul I/O-Modul Monitoring-Ergebnisse → Rauschen Spulenstrom-Anstiegs- zeit Potenzial Referenzelek- trode gegen PE Simulation → (→  60) Zuordnung Simulation (→...
Seite 110: Menü "Experte
Anhang Proline Promag P 100 EtherNet/IP 17.1.5 Menü "Experte" Die folgenden Tabellen geben eine Übersicht zum Menü Experte (→  110) mit seinen Untermenüs und Parametern. In Klammern ist der Direktzugriffscode zum Parameter angegeben. Die Seitenzahlangabe verweist auf die zugehörige Beschreibung des Parame- ters.
Seite 111 Proline Promag P 100 EtherNet/IP Anhang 3. Wert 0%-Bargraph (→  52) (0124) 3. Wert 100%-Bargraph (→  52) (0126) 4. Anzeigewert (0109) (→  52) (→  58) 4. Nachkommastellen (0119) Intervall Anzeige (0096) (→  59) Dämpfung Anzeige (→...
Seite 112 Anhang Proline Promag P 100 EtherNet/IP Zuordnung Verhalten von Diagnosenr. 302 (0739) → Administration Freigabecode definieren (→  61) (0093) Gerät zurücksetzen (→  77) (0000) SW-Option aktivieren (0029) Software-Optionsüber- sicht (0015) Untermenü "Sensor" Sensor → → (→  64) Messwerte Prozessgrößen...
Seite 113 Proline Promag P 100 EtherNet/IP Anhang Dichteeinheit (0555) (→  50) Normvolumenfluss-Ein- (→  50) heit (0558) Normvolumeneinheit (→  50) (0575) Datum/Zeitformat (2812) Anwenderspezifische → Einheiten Anwendertext Volumen (0567) Anwender-Offset Volu- men (0569) Anwenderfaktor Volu- Anwendertext Masse Anwender-Offset Masse...
Seite 114 Anhang Proline Promag P 100 EtherNet/IP Druckstoßunterdrückung (→  53) (1806) Leerrohrüberwachung → Leerrohrüberwachung (→  54) (1860) Schaltpunkt Leerrohr- (→  54) überwachung (6562) Ansprechzeit teilgefüll- (→  54) tes Rohr (1859) Neuer Abgleich (6560) (→  54) Fortschritt (6571) (→...
Seite 115 Proline Promag P 100 EtherNet/IP Anhang Messperiode (6536) Anpassung Prozessgrö- → ßen Volumenfluss-Offset (1841) Volumenflussfaktor (1846) Massefluss-Offset (1831) Masseflussfaktor (1832) Leitfähigkeitsoffset (1848) Leitfähigkeitsfaktor (1849) Normvolumenfluss-Off- set (1866) Normvolumenfluss-Fak- tor (1867) Temperatur-Offset (1870) Temperaturfaktor (1871) Kalibrierung → Nennweite (2807) Kalibrierfaktor (6025) Nullpunkt (6195) Leitfähigkeit Kalibrier-...
Seite 116 Anhang Proline Promag P 100 EtherNet/IP IP-Adresse (7209) (→  53) Subnet mask (7211) (→  53) Default gateway (7210) (→  53) Webserver Funktionali- tät Configurable input → assembly Input assembly position 1…20 (7402–1…20) Untermenü "Applikation" Applikation → Alle Summenzähler (→...
Seite 117 Proline Promag P 100 EtherNet/IP Anhang Untermenü "Diagnose" Diagnose → (→  67) Aktuelle Diagnose (→  75) (0691) Zeitstempel (0667) Letzte Diagnose (0690) (→  75) Zeitstempel (0672) Betriebszeit ab Neustart (→  75) (0653) Betriebszeit (0652) (→  75) Diagnoseliste →...
Seite 118 Anhang Proline Promag P 100 EtherNet/IP Temperatur → Minimaler Wert (6030) Maximaler Wert (6029) → (→  103) Heartbeat Heartbeat Grundein- → stellungen Anlagenbetreiber (2754) Ort (2751) → Verifikationsausfüh- rung Jahr (2846) Monat (2845) Tag (2842) Stunde (2843) AM/PM (2813)
Seite 119 Proline Promag P 100 EtherNet/IP Anhang Spulenstrom-Anstiegs- zeit (12150) Potenzial Referenzelek- trode gegen PE (12155) Simulation → (→  60) (→  60) Zuordnung Simulation Prozessgröße (1810) Wert Prozessgröße (→  60) (1811) Simulation Gerätealarm (→  61) (0654) Simulation Diagno- (→...
Seite 120: Stichwortverzeichnis
Stichwortverzeichnis Proline Promag P 100 EtherNet/IP Stichwortverzeichnis FieldCare ....... 70 Kommunikationsschnittstelle .
Seite 121 Proline Promag P 100 EtherNet/IP Stichwortverzeichnis RSLogix 5000 ......43, 100 Schutzart ....... 34 Hardwareschreibschutz .
Seite 122 Stichwortverzeichnis Proline Promag P 100 EtherNet/IP Via HART-Protokoll einbinden ....46 Webserver (Untermenü) ....42 Vorbereiten für elektrischen Anschluss .
Seite 123 Proline Promag P 100 EtherNet/IP Stichwortverzeichnis Anzeige ....... . 50 Freigabecode definieren .
Seite 124 www.addresses.endress.com...
