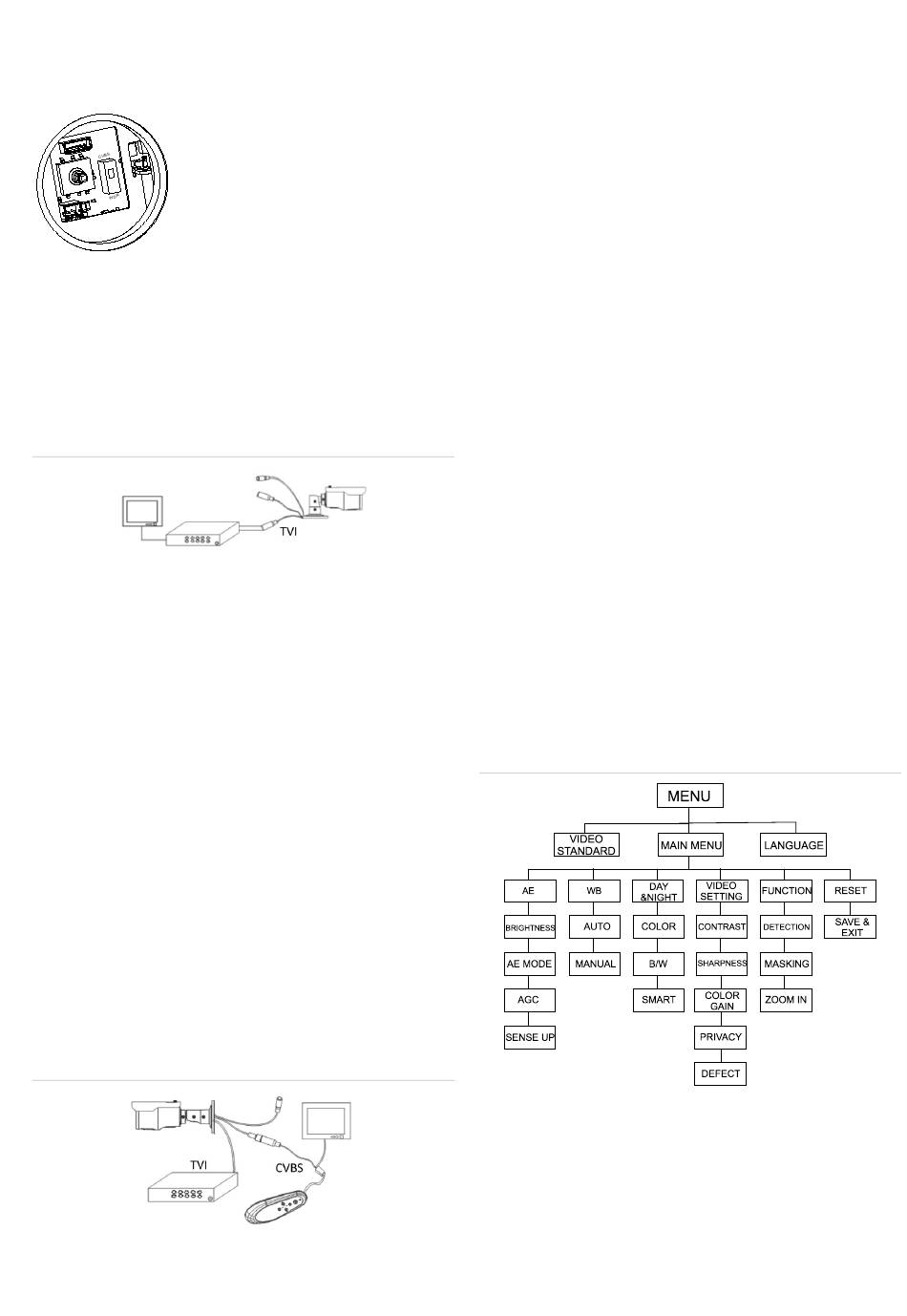

Interlogix TruVision TVB-2402 Installationsanleitung Seite 3

Verwenden der Tasten
Drücken Sie auf die Taste Menu, um das OSD-Menü
aufzurufen und ein OSD-Element auszuwählen.
Drücken Sie die Auf-/Ab-Taste, um
mit dem Cursor nach oben bzw. nach
unten zum gewünschten OSD-
Element zu steuern.
Drücken Sie die Links-/Rechts-Taste,
um den Cursor nach links bzw. rechts
zu bewegen und den Wert des
ausgewählten OSD-Elements
einzustellen.
Verwenden eines TVI-Ausgangs
Die Programmierung über den TVI-Ausgang der Kamera kann
über einen TVI-DVR vorgenommen werden.
Schließen Sie das TVI-Kabel an den DVR an, wie unten
dargestellt.
Abbildung 4: Anschließen des TVI-Kabels
Rufen Sie das PTZ-Menü des angeschlossenen DVR auf,
wählen Sie das TruVision-Coax-Protokoll aus, und
konfigurieren Sie die Kamera mithilfe des PTZ-Bedienfelds.
Klicken Sie auf Iris+, um das OSD-Menü der Kamera
aufzurufen und ein OSD-Element auszuwählen.
Klicken Sie die Richtungstasten AUF bzw. AB, um den Cursor
nach oben oder unten auf ein OSD-Element zu bewegen.
Klicken Sie die Richtungstasten LINKS bzw. RECHTS, um den
Cursor nach links oder rechts zu bewegen und den Wert des
ausgewählten OSD-Elements einzustellen.
Hinweis: TVB-2405/TVB-4405 verfügen über ein
motorgetriebenes Objektiv. Verwenden Sie die Tasten ZOOM
und FOCUS zum Einstellen von Zoom und Fokus.
Weitere Informationen finden Sie im Benutzerhandbuch des
TVI-DVR.
Verwenden eines CVBS-Ausgangs
Mit einem TVS-C200 (separat erhältlich) kann die Kamera über
den CVBS-Ausgang statt den TVI-Videoausgang programmiert
werden.
Schließen Sie einen Monitor und den TV-C200-Controller
(falls erforderlich) wie unten dargestellt an.
Abbildung 5: Anschluss des CVBS-Kabels
P/N 1073164-DE • REV A • ISS 07APR16
Drücken Sie für mehrere Sekunden auf die Taste
C200, bis das OSD-Menü auf dem Bildschirm angezeigt wird.
Sie können auch mit der Taste OKein OSD-Element
auswählen.
Verwenden Sie die Richtungstasten, um den Cursor zu
bewegen und einen Wert einzustellen.
Weitere Einzelheiten finden Sie im Benutzerhandbuch des
TVS-C200.
Kameras TVB-2402/TVB-4402
Die Kamera verfügt über einen CVBS- und einen TVI-
Videoausgang. Wenn Sie das Programm auf einem
Standardmonitor anzeigen möchten, stellen Sie den
integrierten Schalter auf CVBS.
Der TVI-Ausgang wird blockiert, bis die Kamerakonfiguration
abgeschlossen ist und der Schalter auf
Die Menüstruktur finden Sie in Abbildung 6 auf Seite 3.
Kameras TVB-2404/TVB-4404 und TVB-2405/TVB-4405
Die Kameras verfügen über einen CVBS- und einen TVI-
Videoausgang. Der integrierte Schalter dient der WDR/CVBS-
Auswahl. Wenn Sie das Setup-Menü auf einem
Standardmonitor anzeigen möchten, stellen Sie den
integrierten Schalter auf CVBS.
Nach der Programmierung können Sie den Schalter auf
stellen, um diese Funktion zu aktivieren. Der CVBS-Ausgang
wird in diesem Fall blockiert.
Wenn der Schalter auf CVBS
deaktiviert, und der CVBS- und der TVI-Ausgang der Kamera
sind verfügbar.
Die Menüstruktur finden Sie in Abbildung 7 auf Seite 4.
Menüstrukturen
Abbildung 6: Menüstruktur für TVB-2402/TVB-4402
OK am TVS-
TVI zurückgesetzt wird.
steht, wird die WDR-Funktion
WDR
3 / 4
