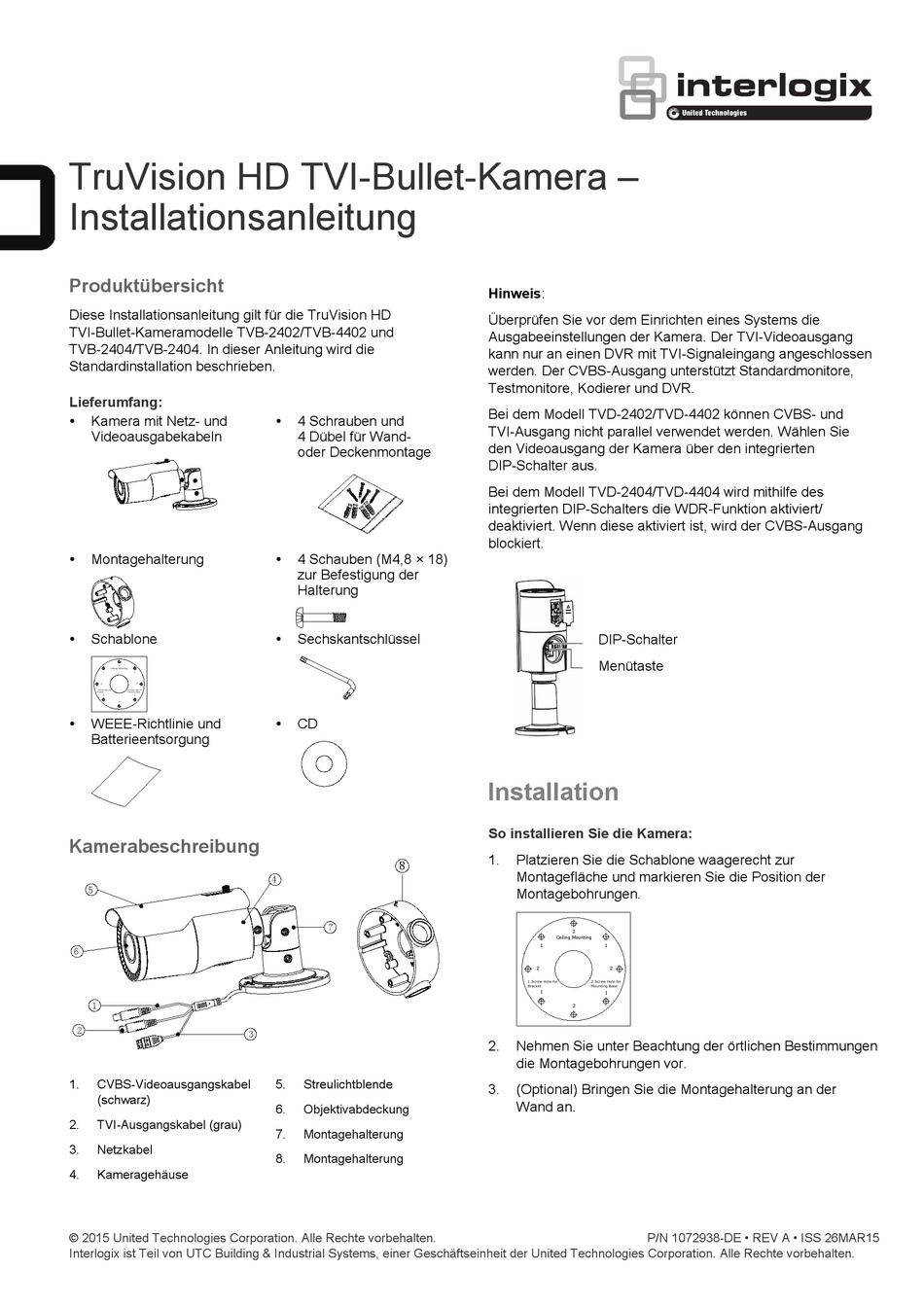

TruVision HD TVI-Bullet-Kamera –
Installationsanleitung
Produktübersicht
Diese Installationsanleitung gilt für die TruVision HD
TVI-Bullet-Kameramodelle TVB-2402/TVB-4402 und
TVB-2404/TVB-2404. In dieser Anleitung wird die
Standardinstallation beschrieben.
Lieferumfang:
Kamera mit Netz- und
Videoausgabekabeln
Montagehalterung
Schablone
2
Ceiling Mounting
1
1
2
2
1:Screw Hole for
2:Screw Hole for
Bracket
Mounting Base
1
1
2
WEEE-Richtlinie und
Batterieentsorgung

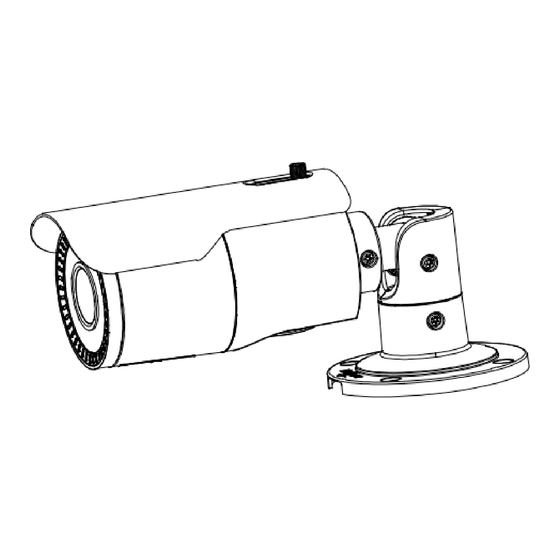

Kamerabeschreibung
5
6
1
2
1.
CVBS-Videoausgangskabel
(schwarz)
2.
TVI-Ausgangskabel (grau)
3.
Netzkabel
4.
Kameragehäuse
© 2015 United Technologies Corporation. Alle Rechte vorbehalten.
Interlogix ist Teil von UTC Building & Industrial Systems, einer Geschäftseinheit der United Technologies Corporation. Alle Rechte vorbehalten.
4 Schrauben und
4 Dübel für Wand-
oder Deckenmontage
4 Schauben (M4,8 × 18)
zur Befestigung der
Halterung
Sechskantschlüssel
CD
8
4
7
3
5.
Streulichtblende
6.
Objektivabdeckung
7.
Montagehalterung
8.
Montagehalterung
Hinweis:
Überprüfen Sie vor dem Einrichten eines Systems die
Ausgabeeinstellungen der Kamera. Der TVI-Videoausgang
kann nur an einen DVR mit TVI-Signaleingang angeschlossen
werden. Der CVBS-Ausgang unterstützt Standardmonitore,
Testmonitore, Kodierer und DVR.
Bei dem Modell TVD-2402/TVD-4402 können CVBS- und
TVI-Ausgang nicht parallel verwendet werden. Wählen Sie
den Videoausgang der Kamera über den integrierten
DIP-Schalter aus.
Bei dem Modell TVD-2404/TVD-4404 wird mithilfe des
integrierten DIP-Schalters die WDR-Funktion aktiviert/
deaktiviert. Wenn diese aktiviert ist, wird der CVBS-Ausgang
blockiert.
DIP-Schalter
Menütaste
Installation
So installieren Sie die Kamera:
1.
Platzieren Sie die Schablone waagerecht zur
Montagefläche und markieren Sie die Position der
Montagebohrungen.
2
Ceiling Mounting
1
1
2
2
1:Screw Hole for
2:Screw Hole for
Bracket
Mounting Base
1
1
2
2.
Nehmen Sie unter Beachtung der örtlichen Bestimmungen
die Montagebohrungen vor.
3.
(Optional) Bringen Sie die Montagehalterung an der
Wand an.
P/N 1072938-DE • REV A • ISS 26MAR15
