Interlogix TruVision TVB-2402 Installationsanleitung Seite 2

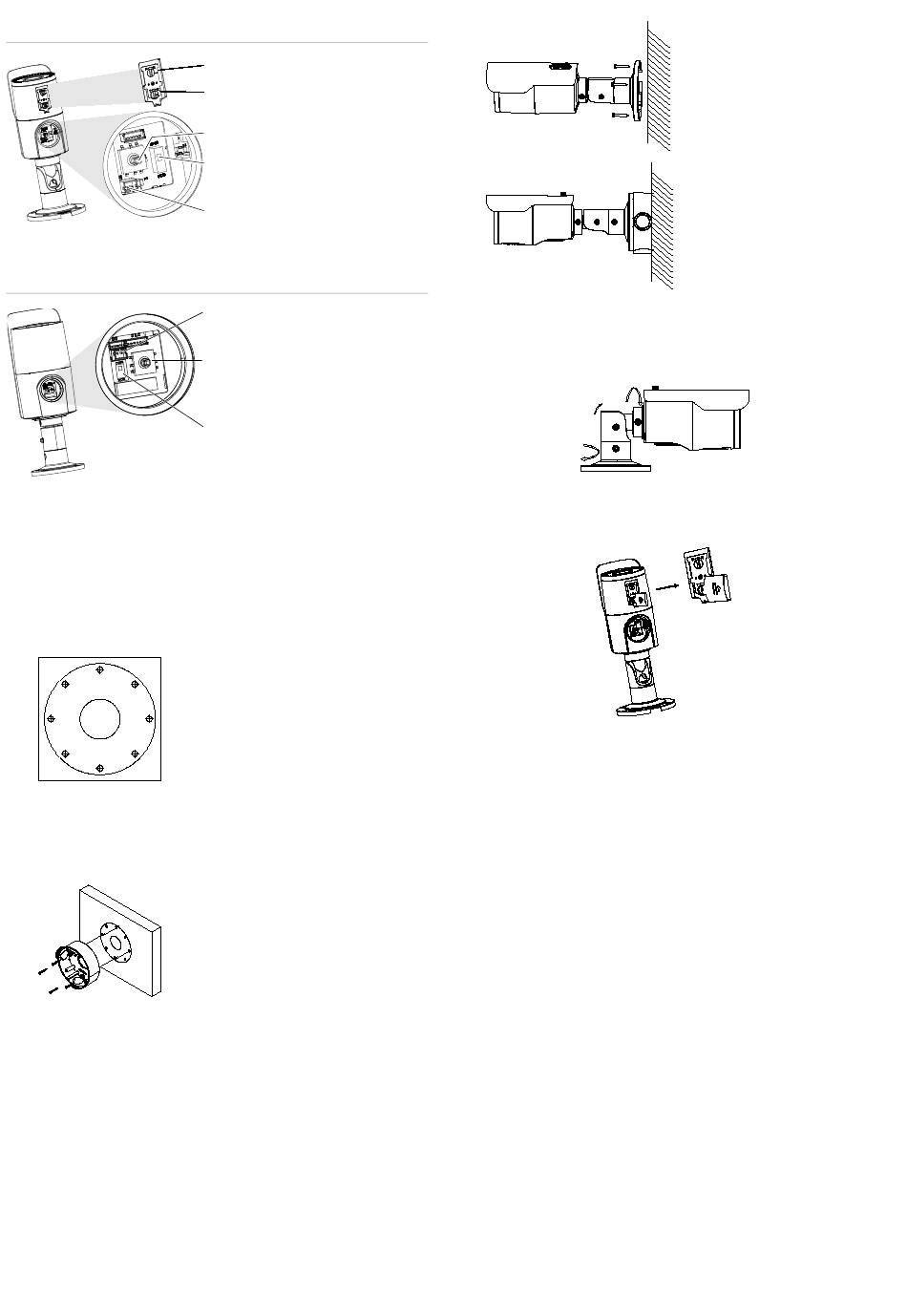

Abbildung 2: TVB-2404/TVB-4404
Abbildung 3: TVB-2405/TVB-4405
Installation
So installieren Sie die Kamera:
1. Platzieren Sie die Schablone waagerecht zur
Montagefläche und markieren Sie die Position der
Montagebohrungen.
2
Drill Template
1
2 A 2
1 Hole A: for cables routed through the wall
1
Screw hole 1: for integrative bracket
Screw hole 2: for conduit back box
2
2. Nehmen Sie unter Beachtung der örtlichen
Sicherheitsregulierungen die Montagebohrungen vor.
3. Bringen Sie als optionalen Schritt die Montagehalterung
an der Wand an.
4. Führen Sie die Kabel durch die vorgesehene Bohrung und
schließen Sie die jeweiligen Kabel an. Schließen Sie den
TVI-Videoausgang der Kamera über ein
Koaxialvideokabel (75 Ohm) an einen TVI-DVR und ein
Netzteil (12 V DC oder 24 V AC) an das Netzkabel an.
5. Befestigen Sie die Montagebasis mit den mitgelieferten
Schrauben an der Decke oder Wand.
2 / 4
Fokus
Zoom
Menütaste
Schalter (oben = CVBS/unten = WDR)
BNC-Ausgang
BNC-Ausgang
Menütaste
Schalter (oben = CVBS/unten = WDR)
6. Lösen Sie die drei Schrauben an der Montagehalterung
und stellen Sie den Kamerawinkel gemäß der
nachfolgenden Abbildung auf die optimale Position ein.
Ziehen Sie die Schrauben anschließend
360°
90°
360°
7. Zoom- und Fokuseinstellung.
a) Stellen Sie Zoom und Fokus an der TVB-2402/TVB-4402 und der TVB-
2404/TVB-4404 manuell ein.
b) TVB-2405/TVB-4405 verfügen über ein motorgetriebenes Objektiv.
Passen Sie Zoom und Fokus mithilfe der Zoom- und Fokustasten auf
dem PTZ-Bedienfeld eines angeschlossenen Recorders oder
Controllers an.
Integrierte Heizung in den Kameras TVB-
2405/4405
Die Kameras TVB-2405/4405 verfügen über eine integrierte
Heizung, die im Temperaturbereich von -40 bis +60 °C
funktioniert. Die Heizung kann nur mit 24 V AC betrieben
werden.
Beim anfänglichen Start der Kamera wird die Heizung
automatisch eingeschaltet, wenn die Temperatur unter -10 °C
liegt. Beim durchgängigen Betrieb wird die Heizung dagegen
erst eingeschaltet, wenn die interne Temperatur unter -30 °C
fällt.
Hinweis: Der Betriebstemperaturbereich für TVB-2402/4402
und TVB-2404/4404 liegt zwischen -30 und +60 °C.
Programmieren
Nach der Installation der Kamerahardware kann die Kamera
programmiert werden.
Die Kamera umfasst eine integrierte OSD-Taste und
unterstützt die UtC-Steuerung (bis Coax) über den CVBS- und
den TVI-Ausgang.
P/N 1073164-DE • REV A • ISS 07APR16
fest.
