Interlogix TruVision TVB-2402 Installationsanleitung
720p
und 1080p bullet-kamera
Vorschau ausblenden
Andere Handbücher für TruVision TVB-2402:
- Konfigurationshandbuch (12 Seiten) ,
- Installationsanleitung (3 Seiten) ,
- Installationsanleitung (4 Seiten)
Verwandte Anleitungen für Interlogix TruVision TVB-2402
Inhaltszusammenfassung für Interlogix TruVision TVB-2402

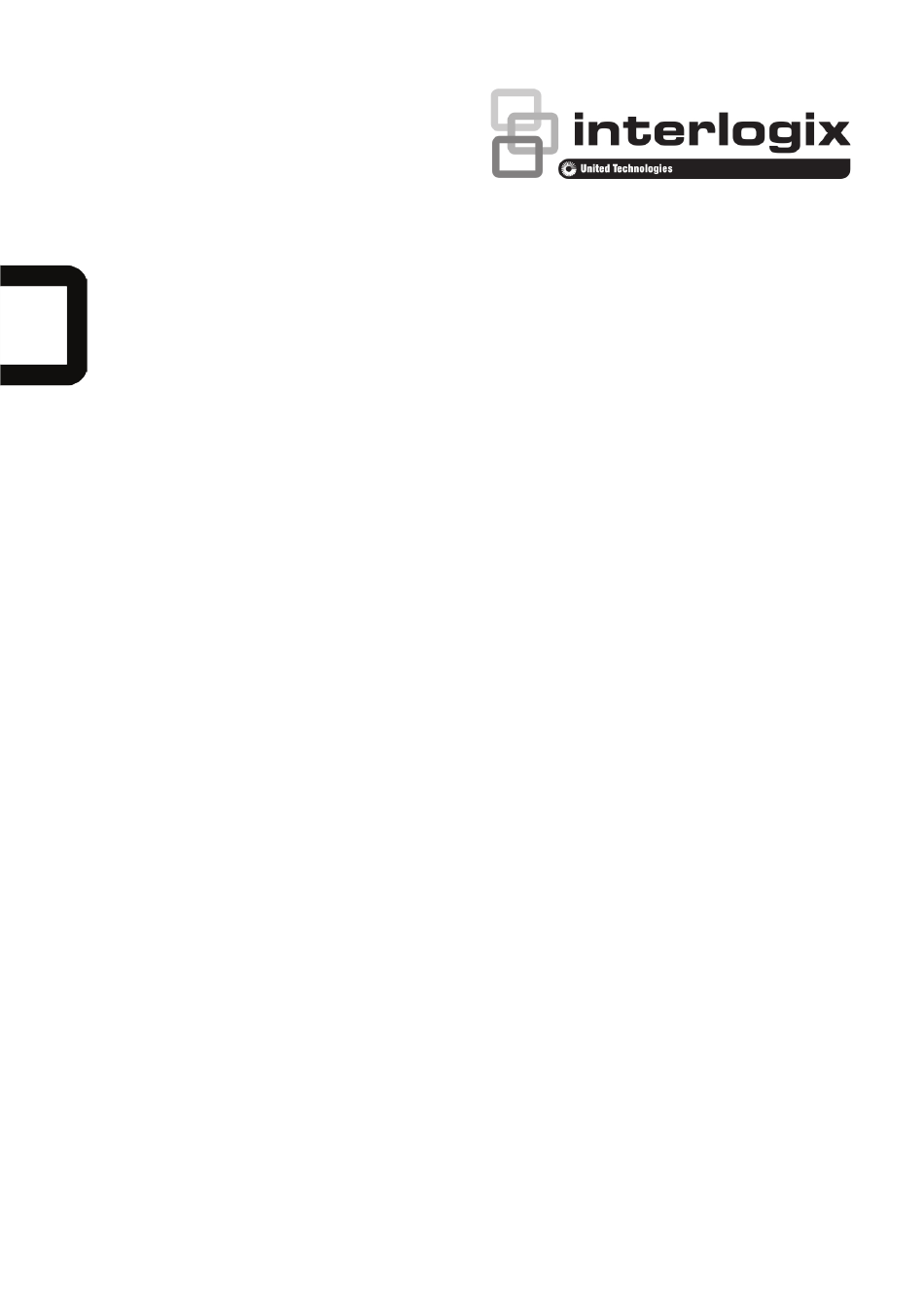

- Seite 1 TruVision HD-TVI 720P und 1080P Bullet-Kamera – Installationsanleitung P/N 1073164-EN • REV C • ISS 22NOV17...
-
Seite 3: Inhaltsverzeichnis
Inhalt Produktübersicht 2 Kamerabeschreibung 3 Installation 5 Integrierte Heizung in den Kameras TVB-2405/4405 7 Programmieren 7 Menüstrukturen 10 Spezifikationen 12 Rechtliche Hinweise 13 Installationsanleitung... -
Seite 4: Produktübersicht
Produktübersicht Dies ist die Installationsanleitung für folgende TruVision 720P und 1080P HD-TVI-Bullet-Kameramodelle: TVB-2402 (720P Bullet, 2,8 bis 12 mm VF-Objektiv, PAL) TVB-4402 (720P Bullet, 2,8 bis 12 mm VF-Objektiv, PAL) TVB-2404 (1080P Bullet, 2,8 bis 12 mm VF-Objektiv, PAL) ... -
Seite 5: Kamerabeschreibung

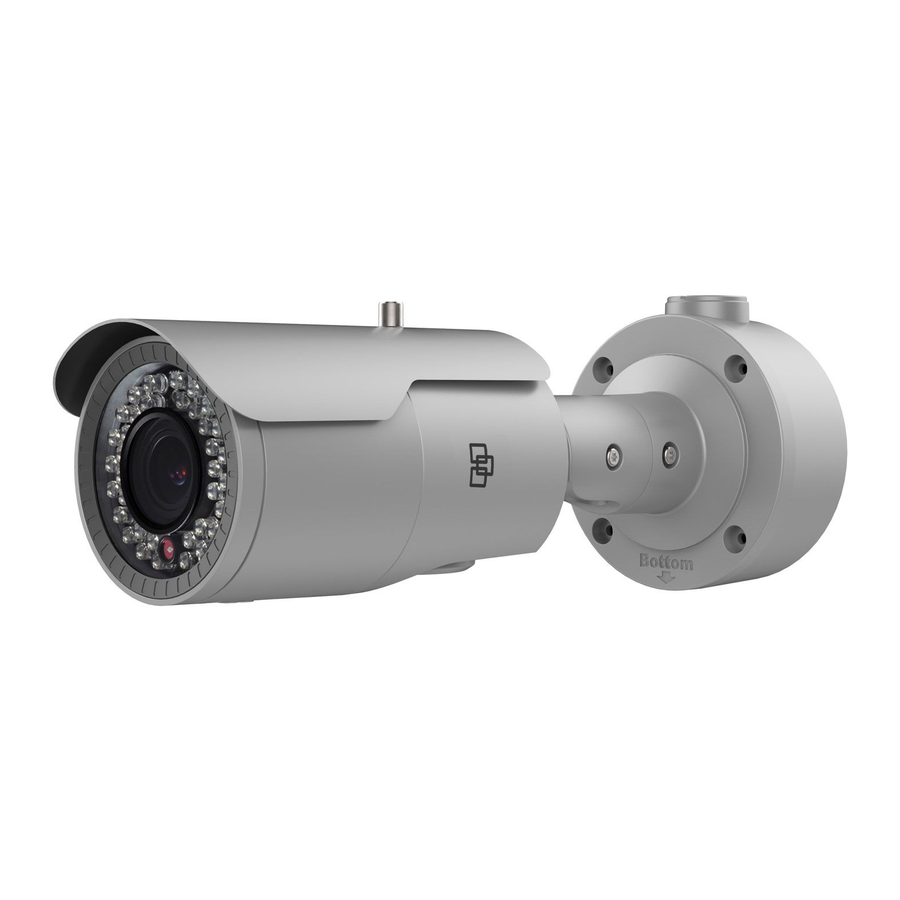

• CD • Videotestkabel Kamerabeschreibung Abbildung 1: Kamerabeschreibung 1. 960H-Analogausgang (schwarz) 5. Streulichtblende 2. TVI-Ausgang (grau) 6. Objektiv 3. Netzkabel 7. Montagehalterung 4. Kameragehäuse 8. Montagehalterung Hinweis: Überprüfen Sie vor dem Einrichten eines Systems die Ausgabeeinstellungen der Kamera. Der TVI-Videoausgang kann nur an einen DVR mit TVI-Signaleingang angeschlossen werden. - Seite 6 Für 1080p VF Bullet-Kameras wie z. B. TVB-2404/TVB-4404 und TVB- 2405/TVB-4405 wird der integrierte Schalter zum Aktivieren/Deaktivieren der WDR-Funktion verwendet. Wenn die WDR-Funktion aktiviert ist, wird der960H-Analogausgang blockiert. Hinweis: Achten Sie bei Einstellungen an der Bullet-Kamera mit VF- Objektiv unbedingt darauf, dass die Abdeckung für den Bereich, der den Videotestkabelanschluss, die OSD-Menütaste und den Auswahlschalter für 960H analog/WDR/TVI enthält, fixiert ist.
-
Seite 7: Installation
Installation So installieren Sie die Kamera: 1. Platzieren Sie die Schablone waagerecht zur Montagefläche und markieren Sie die Position der Montagebohrungen. Drill Template Hole A: for cables routed through the wall Screw hole 1: for integrative bracket Screw hole 2: for conduit back box 2. - Seite 8 6. Lösen Sie die drei Schrauben an der Montagehalterung und stellen Sie den Kamerawinkel gemäß der nachfolgenden Abbildung auf die optimale Position ein. Ziehen Sie die Schrauben anschließend fest. 360° 90° 360° 7. Zoom- und Fokuseinstellung. a) Stellen Sie Zoom und Fokus an der TVB-2402/TVB-4402 und der TVB-2404/TVB-4404 manuell ein.
-
Seite 9: Integrierte Heizung In Den Kameras Tvb-2405/4405
Integrierte Heizung in den Kameras TVB-2405/4405 Die Kameras TVB-2405/4405 verfügen über eine integrierte Heizung, die im Temperaturbereich von -40 bis +60 °C funktioniert. Die Heizung kann nur mit 24 V AC betrieben werden. Beim anfänglichen Start der Kamera wird die Heizung automatisch eingeschaltet, wenn die Temperatur unter -10 °C liegt. -
Seite 10: Verwenden Eines Tvi-Ausgangs
Verwenden eines TVI-Ausgangs Die Programmierung über den TVI-Ausgang der Kamera kann über einen TVI-DVR vorgenommen werden. Schließen Sie das TVI-Kabel an den DVR an, wie unten dargestellt. Abbildung 5: Anschließen des TVI-Kabels Rufen Sie das PTZ-Menü des angeschlossenen DVR auf, wählen Sie das TruVision-Coax-Protokoll aus, und konfigurieren Sie die Kamera mithilfe des PTZ-Bedienfelds. - Seite 11 Abbildung 6: Anschluss des 960H-Analogkabels Drücken Sie für mehrere Sekunden auf die Taste am TVS-C200, bis das OSD-Menü auf dem Bildschirm angezeigt wird. Sie können auch mit der Taste OKein OSD-Element auswählen. Verwenden Sie die Richtungstasten, um den Cursor zu bewegen und einen Wert einzustellen.
-
Seite 12: Menüstrukturen
Wenn der Schalter auf CVBS/960H Analog steht, wird die WDR-Funktion deaktiviert, und sowohl der 960H-Analog- als auch der TVI-Ausgang der Kamera sind verfügbar. Die Menüstruktur finden Sie in Abbildung 8 auf Seite 11. Menüstrukturen Abbildung 7: Menüstruktur für TVB-2402/TVB-4402 Installationsanleitung... - Seite 13 Abbildung 8: Menüstruktur für TVB-2404/TVB-4404 und TVB-2405/TVB-4405 Installationsanleitung...
-
Seite 14: Spezifikationen
Spezifikationen Netzteil 12 V DC / 24 V AC Stromstärke TVB-2402/TVB-4402: 12 V DC: Max. 333 mA 24 V AC: Max. 250 mA TVB-2404/TVB-4404: 12 V DC: Max. 420 mA 24 V AC: Max. 250 mA TVB-2405/TVB-4405: 12 V DC: Max. 1A 24 V AC: Max. -
Seite 15: Rechtliche Hinweise
Copyright: © 22NOV17 United Technologies Corporation. Alle Rechte vorbehalten. Interlogix ist Teil von UTC Climate Controls & Security, einer Geschäftseinheit der United Technologies Corporation. Marken und Patente: In diesem Dokument verwendete Handelsnamen können Marken oder eingetragene Marken der Hersteller oder Anbieter der betreffenden Produkte sein. - Seite 16 Installationsanleitung...
