26

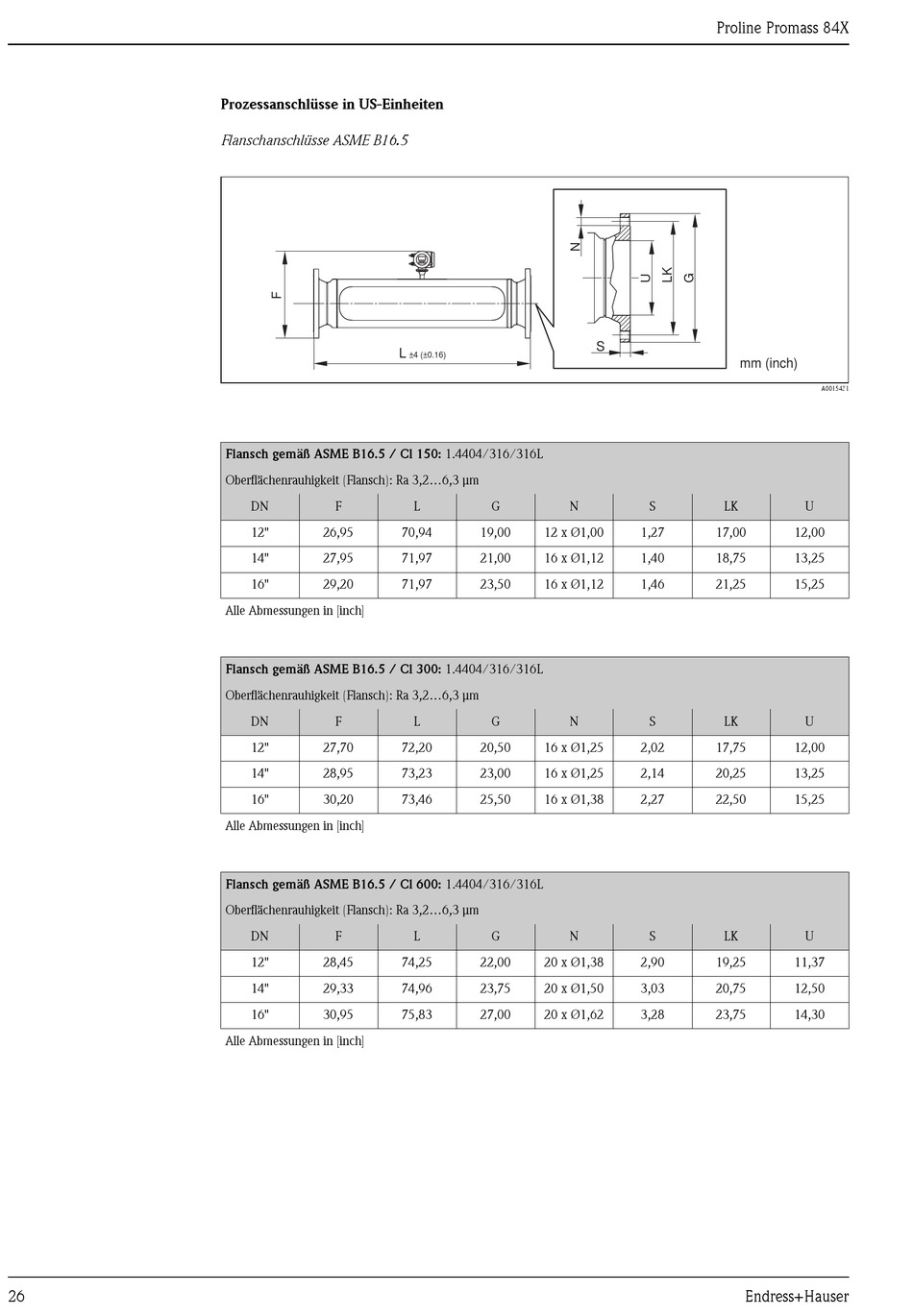

Prozessanschlüsse in US-Einheiten
Flanschanschlüsse ASME B16.5
Flansch gemäß ASME B16.5 / Cl 150: 1.4404/316/316L
Oberflächenrauhigkeit (Flansch): Ra 3,2...6,3 μm
DN
F
12"
26,95
14"
27,95
16"
29,20
Alle Abmessungen in [inch]
Flansch gemäß ASME B16.5 / Cl 300: 1.4404/316/316L
Oberflächenrauhigkeit (Flansch): Ra 3,2...6,3 μm
DN
F
12"
27,70
14"
28,95
16"
30,20
Alle Abmessungen in [inch]
Flansch gemäß ASME B16.5 / Cl 600: 1.4404/316/316L
Oberflächenrauhigkeit (Flansch): Ra 3,2...6,3 μm
DN
F
12"
28,45
14"
29,33
16"
30,95
Alle Abmessungen in [inch]
L
±4 (±0.16)
L
G
N
70,94
19,00
12 x Ø1,00
71,97
21,00
16 x Ø1,12
71,97
23,50
16 x Ø1,12
L
G
N
72,20
20,50
16 x Ø1,25
73,23
23,00
16 x Ø1,25
73,46
25,50
16 x Ø1,38
L
G
N
74,25
22,00
20 x Ø1,38
74,96
23,75
20 x Ø1,50
75,83
27,00
20 x Ø1,62
Proline Promass 84X
S
mm (inch)
S
LK
1,27
17,00
1,40
18,75
1,46
21,25
S
LK
2,02
17,75
2,14
20,25
2,27
22,50
S
LK
2,90
19,25
3,03
20,75
3,28
23,75
Endress+Hauser
A0015431
U
12,00
13,25
15,25
U
12,00
13,25
15,25
U
11,37
12,50
14,30
