24

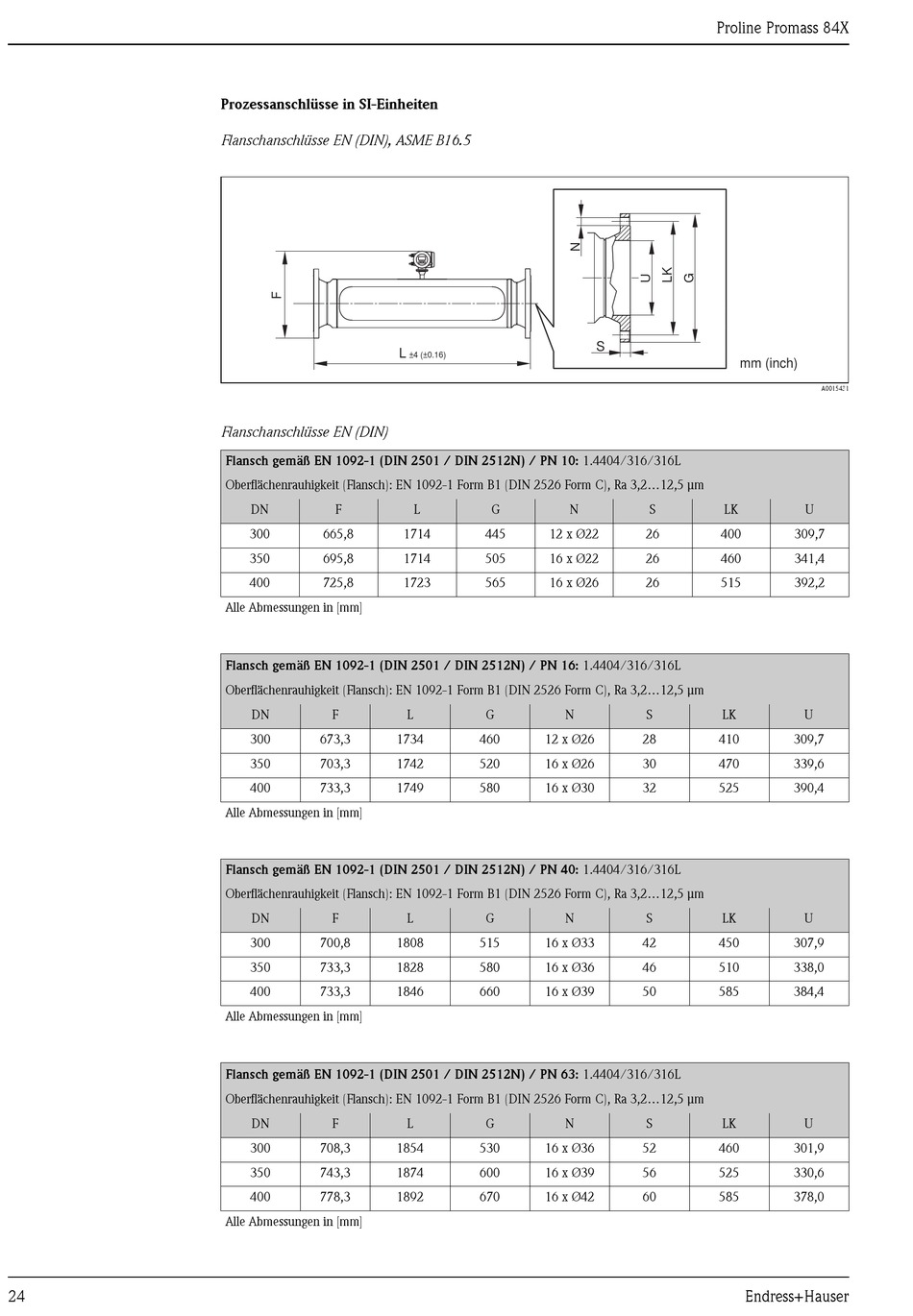

Prozessanschlüsse in SI-Einheiten
Flanschanschlüsse EN (DIN), ASME B16.5
Flanschanschlüsse EN (DIN)
Flansch gemäß EN 1092-1 (DIN 2501 / DIN 2512N) / PN 10: 1.4404/316/316L
Oberflächenrauhigkeit (Flansch): EN 1092-1 Form B1 (DIN 2526 Form C), Ra 3,2...12,5 μm
DN
F
300
665,8
350
695,8
400
725,8
Alle Abmessungen in [mm]
Flansch gemäß EN 1092-1 (DIN 2501 / DIN 2512N) / PN 16: 1.4404/316/316L
Oberflächenrauhigkeit (Flansch): EN 1092-1 Form B1 (DIN 2526 Form C), Ra 3,2...12,5 μm
DN
F
300
673,3
350
703,3
400
733,3
Alle Abmessungen in [mm]
Flansch gemäß EN 1092-1 (DIN 2501 / DIN 2512N) / PN 40: 1.4404/316/316L
Oberflächenrauhigkeit (Flansch): EN 1092-1 Form B1 (DIN 2526 Form C), Ra 3,2...12,5 μm
DN
F
300
700,8
350
733,3
400
733,3
Alle Abmessungen in [mm]
Flansch gemäß EN 1092-1 (DIN 2501 / DIN 2512N) / PN 63: 1.4404/316/316L
Oberflächenrauhigkeit (Flansch): EN 1092-1 Form B1 (DIN 2526 Form C), Ra 3,2...12,5 μm
DN
F
300
708,3
350
743,3
400
778,3
Alle Abmessungen in [mm]
L
±4 (±0.16)
L
G
1714
445
12 x Ø22
1714
505
16 x Ø22
1723
565
16 x Ø26
L
G
N
1734
460
12 x Ø26
1742
520
16 x Ø26
1749
580
16 x Ø30
L
G
N
1808
515
16 x Ø33
1828
580
16 x Ø36
1846
660
16 x Ø39
L
G
N
1854
530
16 x Ø36
1874
600
16 x Ø39
1892
670
16 x Ø42
Proline Promass 84X
S
mm (inch)
N
S
LK
26
400
26
460
26
515
S
LK
28
410
30
470
32
525
S
LK
42
450
46
510
50
585
S
LK
52
460
56
525
60
585
A0015431
U
309,7
341,4
392,2
U
309,7
339,6
390,4
U
307,9
338,0
384,4
U
301,9
330,6
378,0
Endress+Hauser
