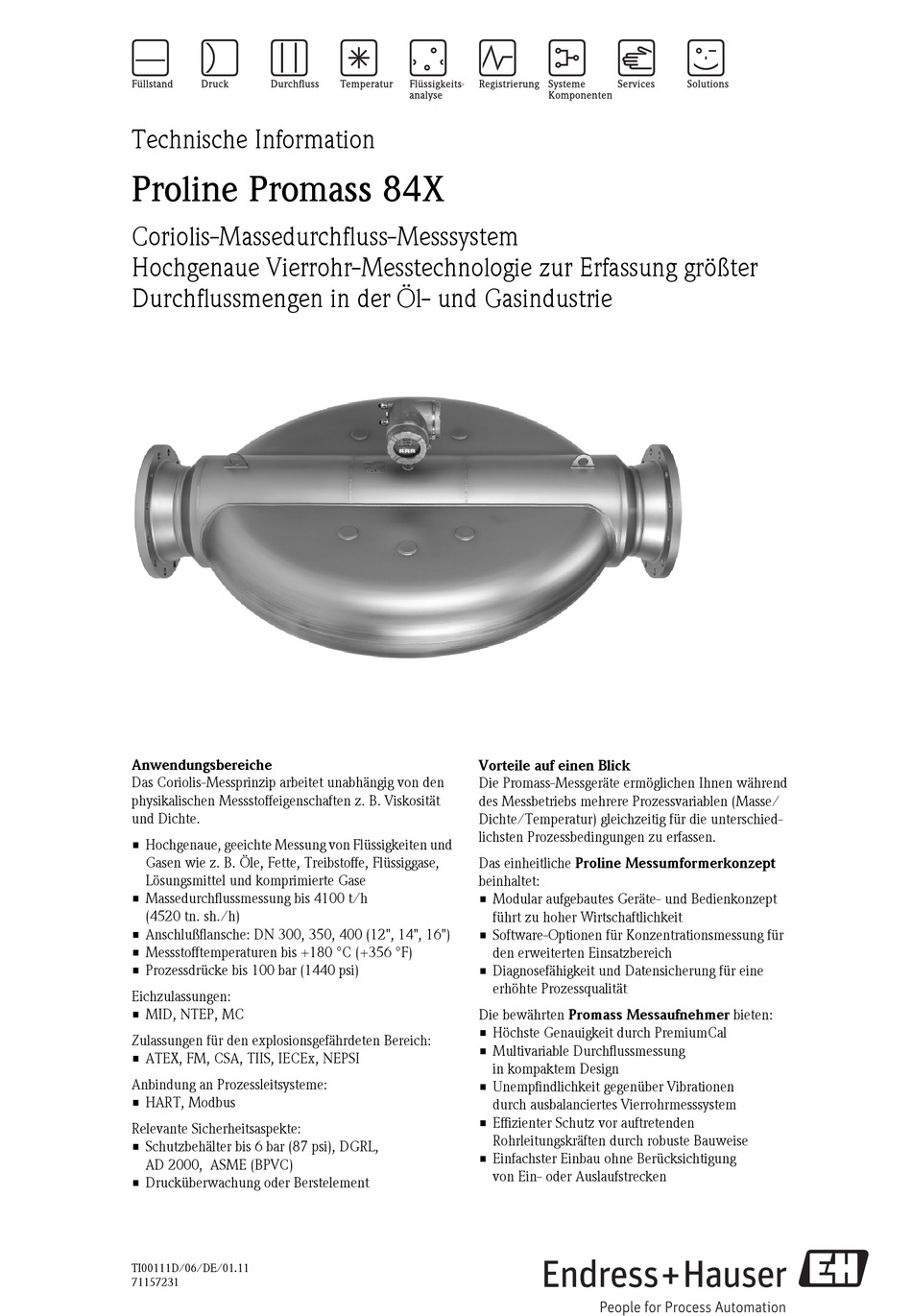

Technische Information
Proline Promass 84X
Coriolis-Massedurchfluss-Messsystem
Hochgenaue Vierrohr-Messtechnologie zur Erfassung größter
Durchflussmengen in der Öl- und Gasindustrie
Anwendungsbereiche
Das Coriolis-Messprinzip arbeitet unabhängig von den
physikalischen Messstoffeigenschaften z. B. Viskosität
und Dichte.
• Hochgenaue, geeichte Messung von Flüssigkeiten und
Gasen wie z. B. Öle, Fette, Treibstoffe, Flüssiggase,
Lösungsmittel und komprimierte Gase
• Massedurchflussmessung bis 4100 t/h
(4520 tn. sh./h)
• Anschlußflansche: DN 300, 350, 400 (12", 14", 16")
• Messstofftemperaturen bis +180 °C (+356 °F)
• Prozessdrücke bis 100 bar (1440 psi)
Eichzulassungen:
• MID, NTEP, MC
Zulassungen für den explosionsgefährdeten Bereich:
• ATEX, FM, CSA, TIIS, IECEx, NEPSI
Anbindung an Prozessleitsysteme:
• HART, Modbus
Relevante Sicherheitsaspekte:
• Schutzbehälter bis 6 bar (87 psi), DGRL,
AD 2000, ASME (BPVC)
• Drucküberwachung oder Berstelement
TI00111D/06/DE/01.11
71157231
Vorteile auf einen Blick
Die Promass-Messgeräte ermöglichen Ihnen während
des Messbetriebs mehrere Prozessvariablen (Masse/
Dichte/Temperatur) gleichzeitig für die unterschied-
lichsten Prozessbedingungen zu erfassen.
Das einheitliche Proline Messumformerkonzept
beinhaltet:
• Modular aufgebautes Geräte- und Bedienkonzept
führt zu hoher Wirtschaftlichkeit
• Software-Optionen für Konzentrationsmessung für
den erweiterten Einsatzbereich
• Diagnosefähigkeit und Datensicherung für eine
erhöhte Prozessqualität
Die bewährten Promass Messaufnehmer bieten:
• Höchste Genauigkeit durch PremiumCal
• Multivariable Durchflussmessung
in kompaktem Design
• Unempfindlichkeit gegenüber Vibrationen
durch ausbalanciertes Vierrohrmesssystem
• Effizienter Schutz vor auftretenden
Rohrleitungskräften durch robuste Bauweise
• Einfachster Einbau ohne Berücksichtigung
von Ein- oder Auslaufstrecken
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser Proline Promass 84X
Inhaltszusammenfassung für Endress+Hauser Proline Promass 84X
- Seite 1 Technische Information Proline Promass 84X Coriolis-Massedurchfluss-Messsystem Hochgenaue Vierrohr-Messtechnologie zur Erfassung größter Durchflussmengen in der Öl- und Gasindustrie Anwendungsbereiche Vorteile auf einen Blick Das Coriolis-Messprinzip arbeitet unabhängig von den Die Promass-Messgeräte ermöglichen Ihnen während physikalischen Messstoffeigenschaften z. B. Viskosität des Messbetriebs mehrere Prozessvariablen (Masse/ und Dichte.
-
Seite 2: Inhaltsverzeichnis
Proline Promass 84X Inhaltsverzeichnis Arbeitsweise und Systemaufbau ....3 Messstoffdruckbereich (Nenndruck) ..... . 15 Berstelement . -
Seite 3: Arbeitsweise Und Systemaufbau
Proline Promass 84X Arbeitsweise und Systemaufbau Das Messprinzip basiert auf der kontrollierten Erzeugung von Corioliskräften. Diese Kräfte treten in einem Messprinzip System immer dann auf, wenn sich gleichzeitig translatorische (geradlinige) und rotatorische (drehende) Bewegungen überlagern. = 2 · m (v · ) = Corioliskraft m = bewegte Masse... -
Seite 4: Messeinrichtung
Proline Promass 84X Messeinrichtung Die Messeinrichtung besteht aus Messumformer und Messaufnehmer. Zwei Ausführungen sind verfügbar: • Kompaktausführung: Messumformer und Messaufnehmer bilden eine mechanische Einheit • Getrenntausführung: Messumformer und Messaufnehmer werden räumlich getrennt montiert Messumformer Promass 84 • Vierzeilige LCD-Anzeige •... -
Seite 5: Messbereich Im Geeichten Zustand
Proline Promass 84X Messbereich im geeichten Die folgenden Angaben gelten exemplarisch für das MI-005 Evaluation Certificate (Flüssigkeiten ausser Was- Zustand ser) Messbereiche für Flüssigkeiten in Massefluss Massefluss (Flüssigkeiten) Q …Q Kleinste Messmenge [mm] [inch] [t/h] [tn. sh./h] [kg] [lbs] 90…3500... -
Seite 6: Ausgangskenngrößen
Proline Promass 84X Ausgangskenngrößen Ausgangssignal Stromausgang aktiv/passiv wählbar, galvanisch getrennt, Zeitkonstante wählbar (0,05…100 s), Endwert einstellbar, Temperaturkoeffizient: typisch 0,005% v. M./°C, Auflösung: 0,5 μA (v. M. = vom Messwert) < 700 (bei HART: R 250 ) •... -
Seite 7: Hilfsenergie
Proline Promass 84X Hilfsenergie Elektrischer Anschluss Messeinheit HART –/b –/b Modbus RS485 a/a b/b –/c HART Modbus RS485 – 27 A (RxD/TxD-N) + 26 B (RxD/TxD-P) – 25 – + 24 – 23 – + 22 – 21 –... -
Seite 8: Elektrischer Anschluss Klemmenbelegung
Proline Promass 84X Elektrischer Anschluss Je nach Bestellvariante sind die Ein-/Ausgänge auf der Kommunikationsplatine festgelegt oder aber flexibel Klemmenbelegung umrüstbar (s. Tabelle). Defekte oder auszutauschende Steckplatzmodule können als Zubehörteil nachbestellt werden. Klemmen-Nr. (Ein-/Ausgänge) Bestellvariante 20 (+) / 21 (–) 22 (+) / 23 (–) -
Seite 9: Versorgungsspannung
Proline Promass 84X Versorgungsspannung 85…260 V AC, 45…65 Hz 20…55 V AC, 45…65 Hz 16…62 V DC Kabeleinführungen Hilfsenergie- und Signalkabel (Ein-/Ausgänge): • Kabeleinführung M20 × 1,5 (8…12 mm / 0,31"…0,47") • Gewinde für Kabeleinführungen, ½" NPT, G ½"... -
Seite 10: Messgenauigkeit
Proline Promass 84X Messgenauigkeit v. M. = vom Messwert; 1 g/cm³ = 1 kg/l; T = Messstofftemperatur Referenzbedingungen • Fehlergrenzen in Anlehnung an ISO/DIN 11631 • Wasser, typisch +15…+45 °C (+59…+113 °F); 2…6 bar (29…87 psi) • Angaben laut Kalibrationsprotokoll ±5 °C (±9 °F) und ±2 bar (±29 psi) •... -
Seite 11: Wiederholbarkeit
Proline Promass 84X Durchflusswerte (Beispiele) Berechnungsgrundlagen ä 11 Turn down Durchfluss Maximale Messabweichung [kg/h] [lb/min] [% v. M.] 500 : 1 8200 1,323 100 : 1 41 000 6,615 23 : 1 175000 28,23 10 : 1 410 000... -
Seite 12: Einsatzbedingungen: Einbau
Proline Promass 84X Einsatzbedingungen: Einbau Einbauhinweise Beachten Sie folgende Punkte: • Grundsätzlich sind keine besonderen Montagevorkehrungen wie Abstützungen o. ä. erforderlich. Externe Kräfte werden durch konstruktive Gerätemerkmale, z.B. durch den Schutzbehälter, abgefangen. • Anlagenvibrationen haben dank der hohen Messrohr-Schwingfrequenz keinen Einfluss auf die Funktions- tüchtigkeit des Messsystems. - Seite 13 Proline Promass 84X Einbaulage Vergewissern Sie sich, dass die Pfeilrichtung auf dem Typenschild des Messaufnehmers mit der Durchflussrich- tung (Fließrichtung des Messstoffs durch die Rohrleitung) übereinstimmt. Einbaulage: Vertikal Horizontal, Horizontal, Horizontal, Messumformerkopf Messumformerkopf Messumformerkopf oben unten seitlich a0004572 a0004576...
-
Seite 14: Ein- Und Auslaufstrecken
Proline Promass 84X Nullpunktabgleich Alle Messgeräte werden nach dem neusten Stand der Technik kalibriert. Der dabei ermittelte Nullpunkt ist auf dem Typenschild des Messgeräts aufgedruckt. Die Kalibrierung erfolgt unter Referenzbedingungen ä 10. Ein Nullpunktabgleich ist deshalb bei Promass grundsätzlich nicht erforderlich! Ein Nullpunktabgleich ist erfahrungsgemäß... -
Seite 15: Einsatzbedingungen: Prozess
Proline Promass 84X Einsatzbedingungen: Prozess Messstofftemperaturbereich Messaufnehmer –50…+180 °C (–58…+356 °F) Messstoffdichtebereich 0…5000 kg/m3 (0…312 lb/cf) Messstoffdruckbereich Flansche (Nenndruck) • gemäß DIN PN 10…100 • gemäß ASME B16.5 Cl 150, Cl 300, Cl 600 Druckbereich Schutzbehälter Typengeprüft, maximal zulässiger Druck nach ASME BPVC: 6 bar (87 psi) Der Schutzbehälter ist mit speziellen "Drucküberwachungsanschlüssen"... -
Seite 16: Druckverlust
Proline Promass 84X Druckverlust Der Druckverlust hängt von den Messstoffeigenschaften und dem vorhandenen Durchfluss ab. Er kann für Flüssigkeiten annäherungsweise mit folgenden Formeln berechnet werden: 4 × Re = Reynoldszahl p × × n × r × A0015582 2 ×... -
Seite 17: Eichbetrieb
Proline Promass 84X Eichbetrieb Promass 84 ist ein eichfähiges Durchflussmessgerät für Flüssigkeiten (ausser Wasser) sowie für Gase. Eichgrössen • Masse • Volumen • Dichte Eichfähigkeit, Eichamtliche Promass 84-Durchflussmessgeräte werden in der Regel vor Ort mittels Referenzmessungen geeicht. Erst nach Abnahme, Nacheichpflicht der eichamtlichen Abnahme vor Ort durch die Eichbehörde gilt das Messgerät als geeicht und darf im eich-... -
Seite 18: Stempelstellen
Proline Promass 84X Stempelstellen a0001778 Beispiele wie die verschiedenen Geräteausführungen zu verplomben sind. Eichbetrieb aufheben Eine detaillierte Beschreibung des Vorganges "Eichbetrieb aufheben" finden Sie in der Betriebsanleitung, die mit dem Messgerät mitgeliefert wird. Endress+Hauser... -
Seite 19: Konstruktiver Aufbau
Proline Promass 84X Konstruktiver Aufbau Bauform, Maße Abmessungen: ä 20 Feldgehäuse Kompaktausführung, pulverbeschichteter Aluminiumdruckguss und Edelstahl ä 21 Messumformer Getrenntausführung, Anschlussgehäuse (II2G/Zone 1) ä 22 Messumformer Getrenntausführung, Wandaufbaugehäuse (Nicht-Ex-Zone und II3G/Zone 2) ä 23 Messaufnehmer Getrenntausführung, Anschlussgehäuse Prozessanschlüsse in SI-Einheiten ä... - Seite 20 Proline Promass 84X Feldgehäuse Kompaktausführung, pulverbeschichteter Aluminiumdruckguss und Edelstahl ±10 (±0.4) mm (inch) A0015429 Abmessungen in SI- und US-Einheiten für pulverbeschichteter Aluminiumdruckguss 1230 102,26 Alle Abmessungen in [mm] * Blindausführung (ohne Vor-Ort-Anzeige) abhängig vom jeweiligen Prozessanschluss 14" 8,94 8,15...
- Seite 21 Proline Promass 84X Messumformer Getrenntausführung, Anschlussgehäuse (II2G/Zone 1) Nicht-eigensichere Stromkreise durch IP40-Abdeckung geschützt Non-intrinsically safe circuits Ip40 protected Boucles de courant – sans sécurité intrinsèque protégées par Ip40 a0002128 Abmessungen in SI-Einheiten F 8,6(M8) * Blindausführung (ohne Vor-Ort-Anzeige)
- Seite 22 Proline Promass 84X Messumformer Getrenntausführung, Wandaufbaugehäuse (Nicht-Ex-Zone und II3G/Zone 2) a0001150 Abmessungen in SI-Einheiten 90,5 159,5 >50 2 × 6,5 81,5 11,5 8 × M5 Befestigungsschraube für Wandmontage: M6 (Schraubenkopf max. 10,5 mm) Alle Abmessungen in [mm] Abmessungen in US-Einheiten...
- Seite 23 Proline Promass 84X Messaufnehmer Getrenntausführung, Anschlussgehäuse A0015436 Abmessungen in SI-Einheiten Alle Abmessungen in [mm] abhängig vom jeweiligen Prozessanschluss Abmessungen in US-Einheiten 14" 5,08 15,31 Alle Abmessungen in [inch] abhängig vom jeweiligen Prozessanschluss Endress+Hauser...
- Seite 24 Proline Promass 84X Prozessanschlüsse in SI-Einheiten Flanschanschlüsse EN (DIN), ASME B16.5 ±4 (±0.16) mm (inch) A0015431 Flanschanschlüsse EN (DIN) Flansch gemäß EN 1092-1 (DIN 2501 / DIN 2512N) / PN 10: 1.4404/316/316L Oberflächenrauhigkeit (Flansch): EN 1092-1 Form B1 (DIN 2526 Form C), Ra 3,2…12,5 μm...
- Seite 25 Proline Promass 84X Flansch gemäß EN 1092-1 (DIN 2501 / DIN 2512N) / PN 100: 1.4404/316/316L Oberflächenrauhigkeit (Flansch): EN 1092-1 Form B1 (DIN 2526 Form C), Ra 3,2…12,5 μm 735,8 1912 16 x Ø42 295,5 770,8 1948 16 x Ø48...
- Seite 26 Proline Promass 84X Prozessanschlüsse in US-Einheiten Flanschanschlüsse ASME B16.5 ±4 (±0.16) mm (inch) A0015431 Flansch gemäß ASME B16.5 / Cl 150: 1.4404/316/316L Oberflächenrauhigkeit (Flansch): Ra 3,2…6,3 μm 12" 26,95 70,94 19,00 12 x Ø1,00 1,27 17,00 12,00 14" 27,95...
- Seite 27 Proline Promass 84X Spülanschlüsse / Druckbehälterüberwachung " Achtung! Der Druckbehälter ist mit trockenem Stickstoff (N ) gefüllt. Spülanschlüsse nur öffnen, wenn anschließend sofort mit einem trockenen, inerten Gas befüllt werden kann. Nur mit leichtem Überdruck spülen. Maximaldruck: 5 bar (72,5 psi).
- Seite 28 Proline Promass 84X Berstelement Warnung! • Stellen Sie sicher, dass die Funktion der Berstelemente durch den Einbau nicht behindert wird. Der Auslö- seüberdruck im Gehäuse ist auf dem Hinweisschild angegeben. Treffen Sie Vorkehrungen, dass im Fall des Auslösens der Berstscheibe kein Schaden entstehen kann und die Gefährdung von Personen ausgeschlossen ist.
-
Seite 29: Gewicht
Proline Promass 84X Gewicht • Kompaktausführung: siehe nachfolgende Tabellenangaben • Getrenntausführung – Messaufnehmer: siehe nachfolgende Tabellenangaben – Wandaufbaugehäuse: 5 kg (11 lbs) [kg] [lbs] Kompaktausführung 1224 Kompaktausführung Ex d 1244 Getrenntausführung 1219 mit 12" Cl 150 Flanschen gemäß ASME B16.5 Werkstoffe / Gehäuse Messumformer... -
Seite 30: Werkstoffbelastungkurven
Proline Promass 84X Werkstoffbelastungkurven Warnung! Die folgenden Belastungskurven beziehen sich auf das gesamte Messgerät und nicht nur auf den Prozessanschluss. Flanschanschluss in Anlehnung an EN 1092-1 (DIN 2501) Flanschwerkstoff: 1.4404/316/316L [psi] [bar] 1400 PN 100 1200 1000 PN 63... -
Seite 31: Bedienbarkeit
Über die aktuell lieferbaren Ex-Ausführungen (ATEX, FM, CSA, IECEx, NEPSI usw.) erhalten Sie bei Ihrer Ex-Zulassung Endress+Hauser Vertriebsstelle Auskunft. Alle für den Explosionsschutz relevanten Daten finden Sie in sepa- raten Dokumentationen, die Sie bei Bedarf anfordern können. Zertifizierung Modbus Das Messgerät erfüllt alle Anforderungen des Modbus/TCP Konformitäts- und Integrationstests und besitzt die... -
Seite 32: Externe Normen Und Richtlinien
Proline Promass 84X Externe Normen und • EN 60529 Richtlinien Schutzarten durch Gehäuse (IP-Code) • EN 61010-1 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte • IEC/EN 61326 "Emission gemäß Anforderungen für Klasse A". Elektromagnetische Verträglichkeit (EMV-Anforderungen). • NAMUR NE 21 Elektromagnetische Verträglichkeit von Betriebsmitteln der Prozess- und Labortechnik... -
Seite 33: Bestellinformationen
Eingetragene Marken der HART Communication Foundation, Austin, USA ® Modbus Eingetragene Marken der SCHNEIDER AUTOMATION, INC. ® ® ® ® ® HistoROM™, S-DAT , T-DAT™, F-CHIP , Fieldcheck , FieldCare , Applicator Angemeldete oder eingetragene Marken der Firma Endress+Hauser Flowtec AG, Reinach, CH Endress+Hauser... - Seite 34 Proline Promass 84X Endress+Hauser...
