Verificare l'arresto del bruciatore aprendo il termostato di caldaia e il blocco aprendo il connettore inserito nel filo rosso della
sonda, posto all'esterno dell'apparecchiatura.
NOTE:
I bruciatori sono stati omologati per funzionamento intermittente. Ciò significa che devono fermarsi almeno 1 volta ogni 24 ore per
permettere all'apparecchiatura elettrica di effettuare un controllo della propria efficienza all'avviamento. Normalmente l'arresto del
bruciatore viene assicurato dal termostato limite (TL) della caldaia. Se così non fosse, è necessario applicare in serie a (TL) un
interruttore orario che provveda all'arresto del bruciatore almeno una volta ogni 24 ore.

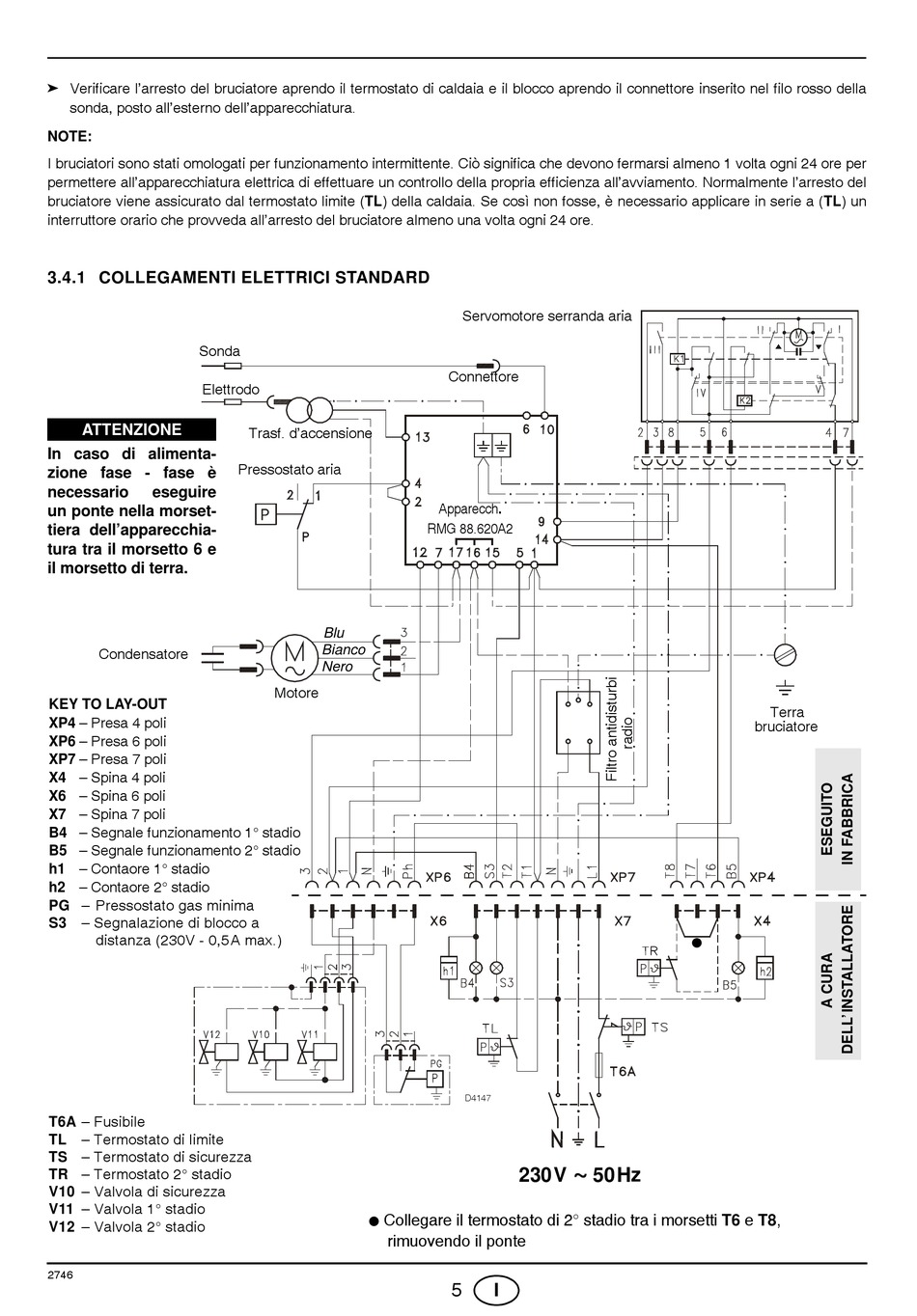

3.4.1 COLLEGAMENTI ELETTRICI STANDARD
Sonda
Elettrodo
ATTENZIONE
In caso di alimenta-
zione fase - fase è
necessario
eseguire
un ponte nella morset-
tiera dell'apparecchia-
tura tra il morsetto 6 e
il morsetto di terra.
Condensatore
KEY TO LAY-OUT
XP4 – Presa 4 poli
XP6 – Presa 6 poli
XP7 – Presa 7 poli
X4 – Spina 4 poli
X6 – Spina 6 poli
X7 – Spina 7 poli
B4 – Segnale funzionamento 1° stadio
B5 – Segnale funzionamento 2° stadio
h1 – Contaore 1° stadio
h2 – Contaore 2° stadio
PG – Pressostato gas minima
– Segnalazione di blocco a
S3
distanza (230V - 0,5 A max.)
T6A – Fusibile
– Termostato di limite
TL
TS – Termostato di sicurezza
TR – Termostato 2° stadio
V10 – Valvola di sicurezza
V11 – Valvola 1° stadio
V12 – Valvola 2° stadio
2746
Trasf. d'accensione
Pressostato aria
Blu
Bianco
Nero
Motore
Collegare il termostato di 2° stadio tra i morsetti T6 e T8,
rimuovendo il ponte
Servomotore serranda aria
Connettore
Apparecch.
RMG 88.620A2
D4147
~
230V
50Hz
5
I
Terra
bruciatore
