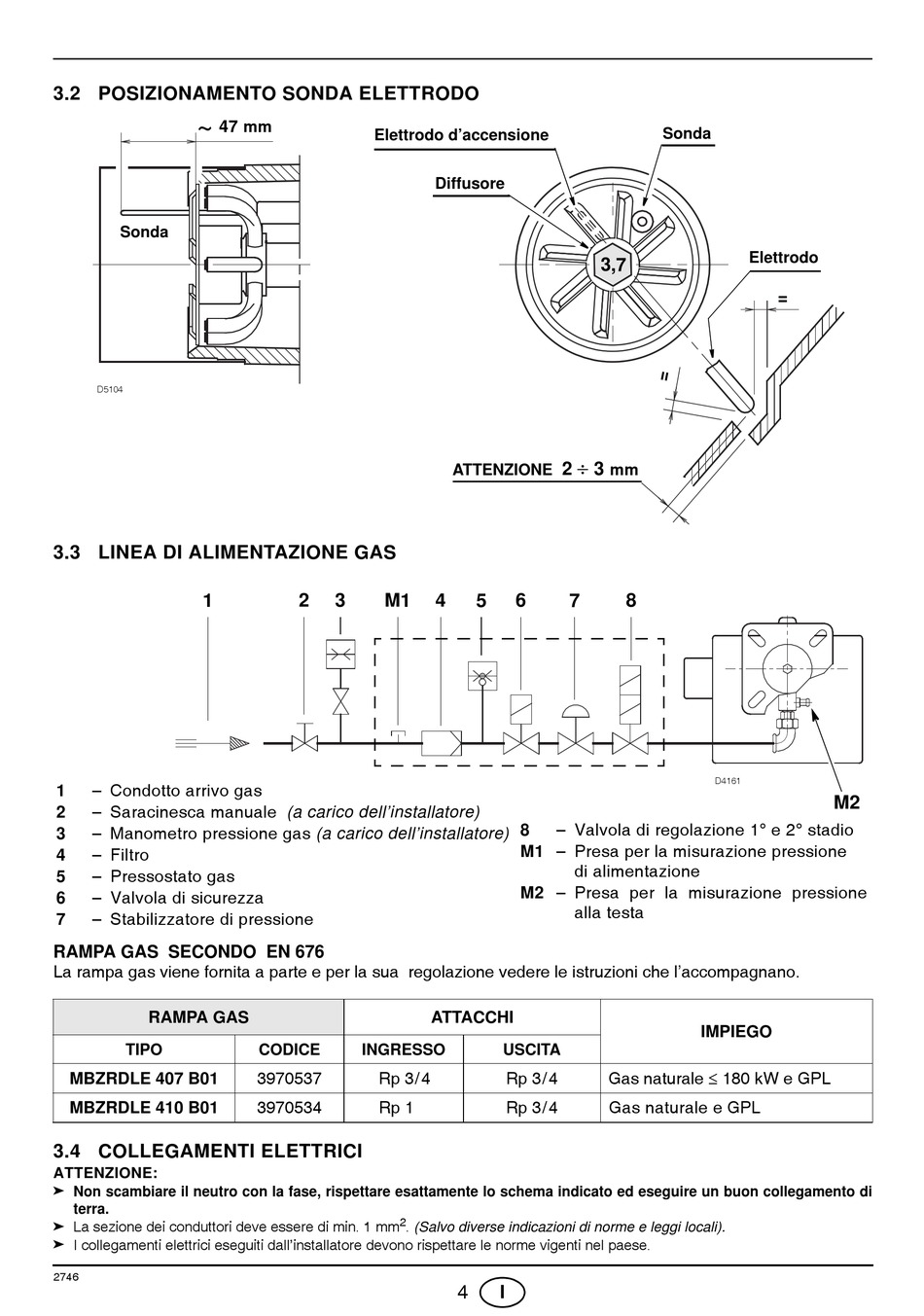

3.2 POSIZIONAMENTO SONDA ELETTRODO
~
47
Sonda
D5104
3.3 LINEA DI ALIMENTAZIONE GAS
1
– Condotto arrivo gas
1
– Saracinesca manuale (a carico dell'installatore)
2
– Manometro pressione gas (a carico dell'installatore)
3
– Filtro
4
– Pressostato gas
5
– Valvola di sicurezza
6
– Stabilizzatore di pressione
7
RAMPA GAS SECONDO EN 676
La rampa gas viene fornita a parte e per la sua regolazione vedere le istruzioni che l'accompagnano.
RAMPA GAS
TIPO
MBZRDLE 407 B01
MBZRDLE 410 B01
3.4 COLLEGAMENTI ELETTRICI
ATTENZIONE:
Non scambiare il neutro con la fase, rispettare esattamente lo schema indicato ed eseguire un buon collegamento di
terra.
La sezione dei conduttori deve essere di min. 1 mm
I collegamenti elettrici eseguiti dall'installatore devono rispettare le norme vigenti nel paese.
2746
mm
Elettrodo d'accensione
2
3
M1
CODICE
INGRESSO
3970537
Rp 3/4
3970534
Rp 1
2
. (Salvo diverse indicazioni di norme e leggi locali).
Diffusore
3,7
3
2
ATTENZIONE
4
5
6
7
– Valvola di regolazione 1° e 2° stadio
8
M1 – Presa per la misurazione pressione
di alimentazione
M2 – Presa per la misurazione pressione
alla testa
ATTACCHI
USCITA
Rp 3/4
Rp 3/4
4
I
Sonda
Elettrodo
=
mm
8
D4161
IMPIEGO
Gas naturale 180 kW e GPL
Gas naturale e GPL
M2
