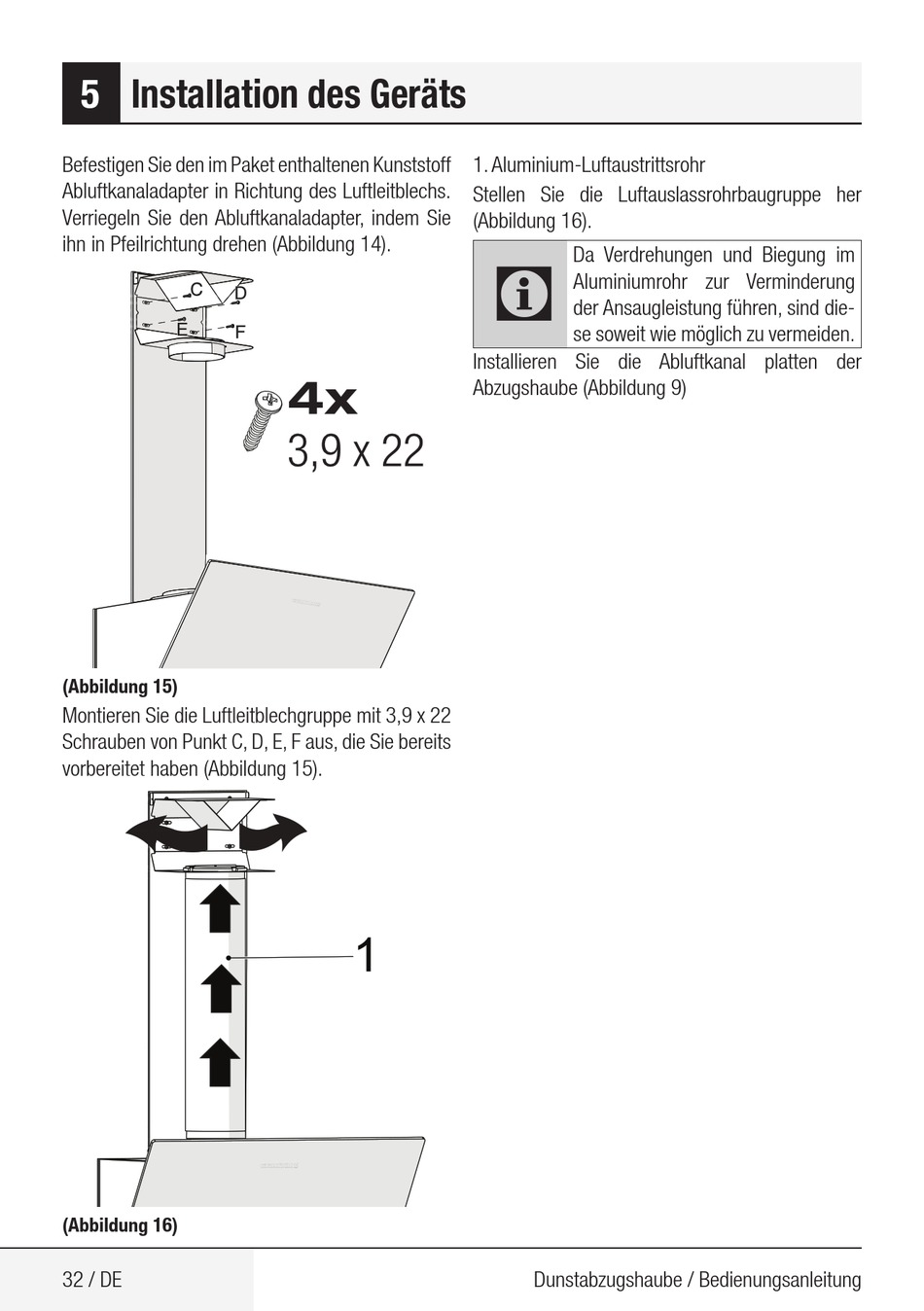

5 Installation des Geräts
Befestigen Sie den im Paket enthaltenen Kunststoff
Abluftkanaladapter in Richtung des Luftleitblechs.
Verriegeln Sie den Abluftkanaladapter, indem Sie
ihn in Pfeilrichtung drehen (Abbildung 14).
(Abbildung 15)
Montieren Sie die Luftleitblechgruppe mit 3,9 x 22
Schrauben von Punkt C, D, E, F aus, die Sie bereits
vorbereitet haben (Abbildung 15).
(Abbildung 16)
32 / DE
1. Aluminium-Luftaustrittsrohr
Stellen Sie die Luftauslassrohrbaugruppe her
(Abbildung 16).
Da Verdrehungen und Biegung im
C
Aluminiumrohr zur Verminderung
der Ansaugleistung führen, sind die-
se soweit wie möglich zu vermeiden.
Installieren Sie die Abluftkanal platten der
Abzugshaube (Abbildung 9)
