Falls die Messer in folgendem Zustand sind, drehen Sie die Messerklingen oder ersetzen Sie sie durch neue.

Der Messerträger kann nicht gedreht werden werden. Ersetzen Sie den Messerträger durch einen neuen.

Neues Messer

WARNUNG

Wenn die Messer nicht richtig befestigt sind, können sie beim Mähen auf Unbeteiligte geschleudert werden

und schwere Verletzungen verursachen. Beachten Sie die folgende Anleitung zur sicheren Befestigung der Klin-

gen. Werden die Klingen nicht ausgetauscht, ist es möglich, dass sie aufgrund von Verschleiß, Verformung und

Beschädigung beim Mähen weggeschleudert werden.

TIPP:

1) Wenn die Maschine an einem Ort mit Sand oder trockenem Boden eingesetzt wird, können sich die Mes-

ser in kürzerer Zeit abnutzen. Prüfen Sie sie häufig.

2) Es wird empfohlen, die Ersatzklingen zu lagern, um für den Austausch vorbereitet zu sein.

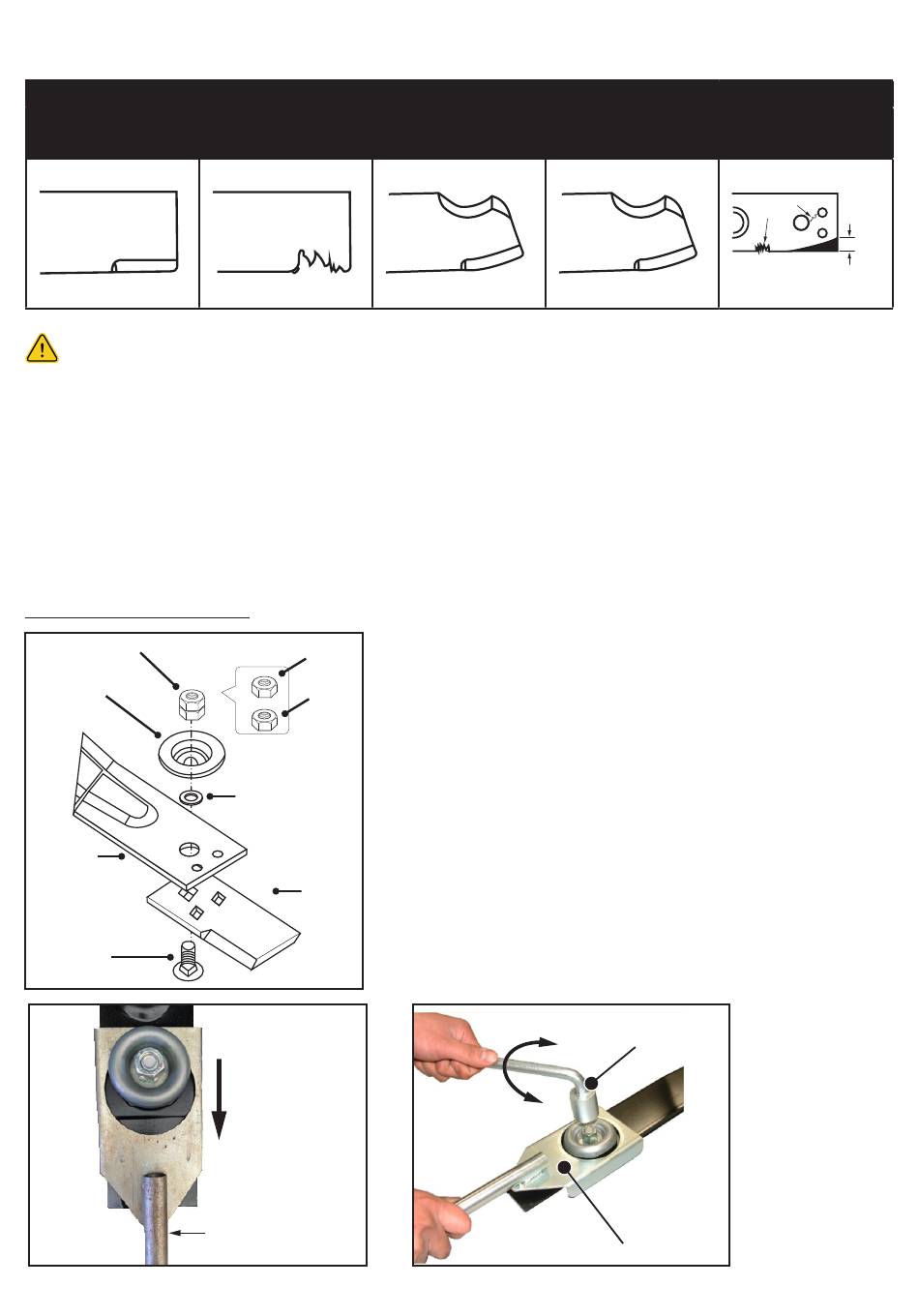

Messeraustausch Hauptdeck

Befestigungs-

mutter

Mutterschutz

Messer-

balken

Messerbolzen

Teilweise

herausge-

Verbogen

brochen

Wenn die Messer umgedreht oder ausgetauscht werden müssen,

Obere

entfernen Sie die Klingen gemäß der nachstehenden Anleitung.

Mutter

Vergessen Sie nicht, das Werkzeug für den Klingenwechsel zu ver-

Untere

wenden, um die Kontermutter anzuziehen/zu lösen.

Mutter

Messerbuchse

Messer

Einhaken und

ziehen

Messermontage-

werkzeug

Austauschen

Eine Seite verschlis-

sen (umdrehen)

1) Setzen Sie das Montagewerkzeug auf die Klinge und die Klin-

genhalterung, um die Klinge zu fixieren. Siehe Foto unten,

um den Klingenwechsel am Mutterschutz einzuhaken und zu

ziehen.

2) Lösen Sie die obere, dann die untere Kontermutter mit

einem Ringschlüssel. Wenn Sie die Klinge umdrehen wollen,

müssen Sie auch die Messerbolzen ersetzen. Beim Auswech-

seln des Messers müssen auch die Messerbolzen und die

anderen Teile gleichzeitig ausgetauscht werden.

3) Nach dem Auswechseln (oder Umdrehen) des Messers zie-

hen Sie die untere und dann die obere Sicherungsmutter fest

an.

festziehen

lösen

Messerbalken

Ringschlüssel
