HERKULES Profi-Line RMK180 Bedienungsanleitung Seite 38

2-3mm

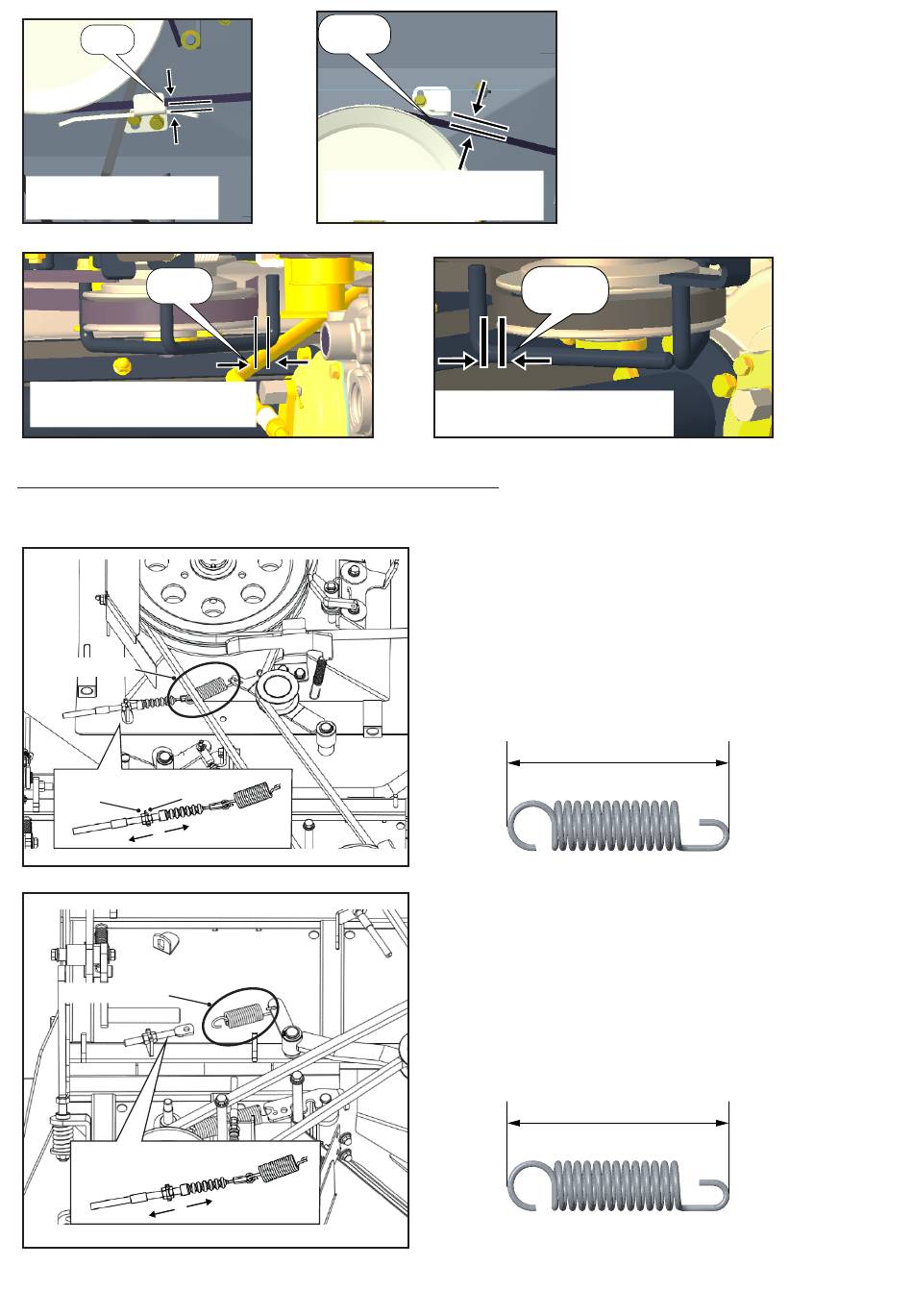

Abb. 1 Keilriemenführung
Messerriemenscheibe (links)
2-3 mm
Abb. 3 Keilriemenführung
Motorriemenscheibe (hinten) links
Einstellung der mittleren Keilriemen und des Seitenauslegers
Stellen Sie die Mutter wie in der folgenden Abbildung gezeigt ein. Ziehen Sie die Mutter nach der Einstellung
Spannfeder
Einstell-
Konter-
mu�er
mu�er
B
Spannfeder
Einstell-
Konter-
mu�er
mu�er
B
1-2mm
Abb. 2 Keilriemenführung
Messerriemenscheibe (rechts)
A
A
2-3 mm
Abb. 3 Keilriemenführung
Motorriemenscheibe (hinten) rechts
mit der Kontermutter fest an.
ƒ Einstellen des mittleren Keilriemens (1)
Wenn die Spannung nicht ausreicht:
Mutter in Richtung A einstellen.
Wenn die Spannung zu hoch ist:
Mutter in Richtung B einstellen.
Normalerweise beträgt die Länge der Zugfeder etwa 110
mm.
ca. 110mm
ƒ Einstellen des mittleren Keilriemens (2)
Wenn die Spannung nicht ausreicht:
Mutter in Richtung A einstellen.
Wenn die Spannung zu hoch ist:
Mutter in Richtung B einstellen.
Normalerweise beträgt die Länge der Zugfeder etwa 110
mm.
ca. 110mm
