4.6

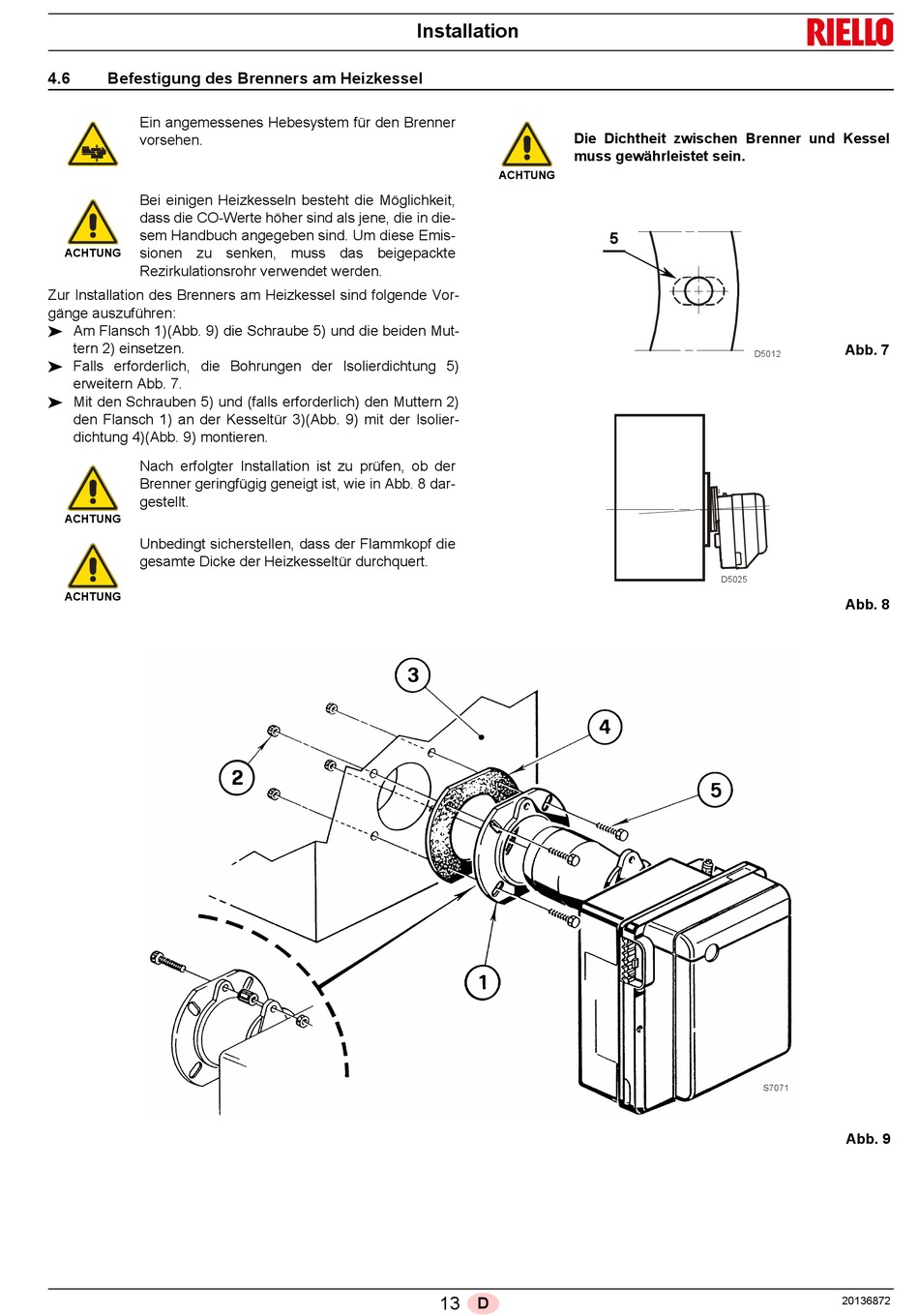

Befestigung des Brenners am Heizkessel

Ein angemessenes Hebesystem für den Brenner
vorsehen.
Bei einigen Heizkesseln besteht die Möglichkeit,
dass die CO-Werte höher sind als jene, die in die-
sem Handbuch angegeben sind. Um diese Emis-
sionen zu senken, muss das beigepackte
ACHTUNG
Rezirkulationsrohr verwendet werden.
Zur Installation des Brenners am Heizkessel sind folgende Vor-
gänge auszuführen:
 Am Flansch 1)(Abb. 9) die Schraube 5) und die beiden Mut-
tern 2) einsetzen.
 Falls erforderlich, die Bohrungen der Isolierdichtung 5)
erweitern Abb. 7.
 Mit den Schrauben 5) und (falls erforderlich) den Muttern 2)
den Flansch 1) an der Kesseltür 3)(Abb. 9) mit der Isolier-
dichtung 4)(Abb. 9) montieren.
Nach erfolgter Installation ist zu prüfen, ob der
Brenner geringfügig geneigt ist, wie in Abb. 8 dar-
gestellt.
ACHTUNG
Unbedingt sicherstellen, dass der Flammkopf die
gesamte Dicke der Heizkesseltür durchquert.
ACHTUNG
Installation
Die Dichtheit zwischen Brenner und Kessel
muss gewährleistet sein.
ACHTUNG
13 D
5
D5012
D5025
S7071
Abb. 7
Abb. 8
Abb. 9
