Positionierung und Größenbestimmung des Femurs

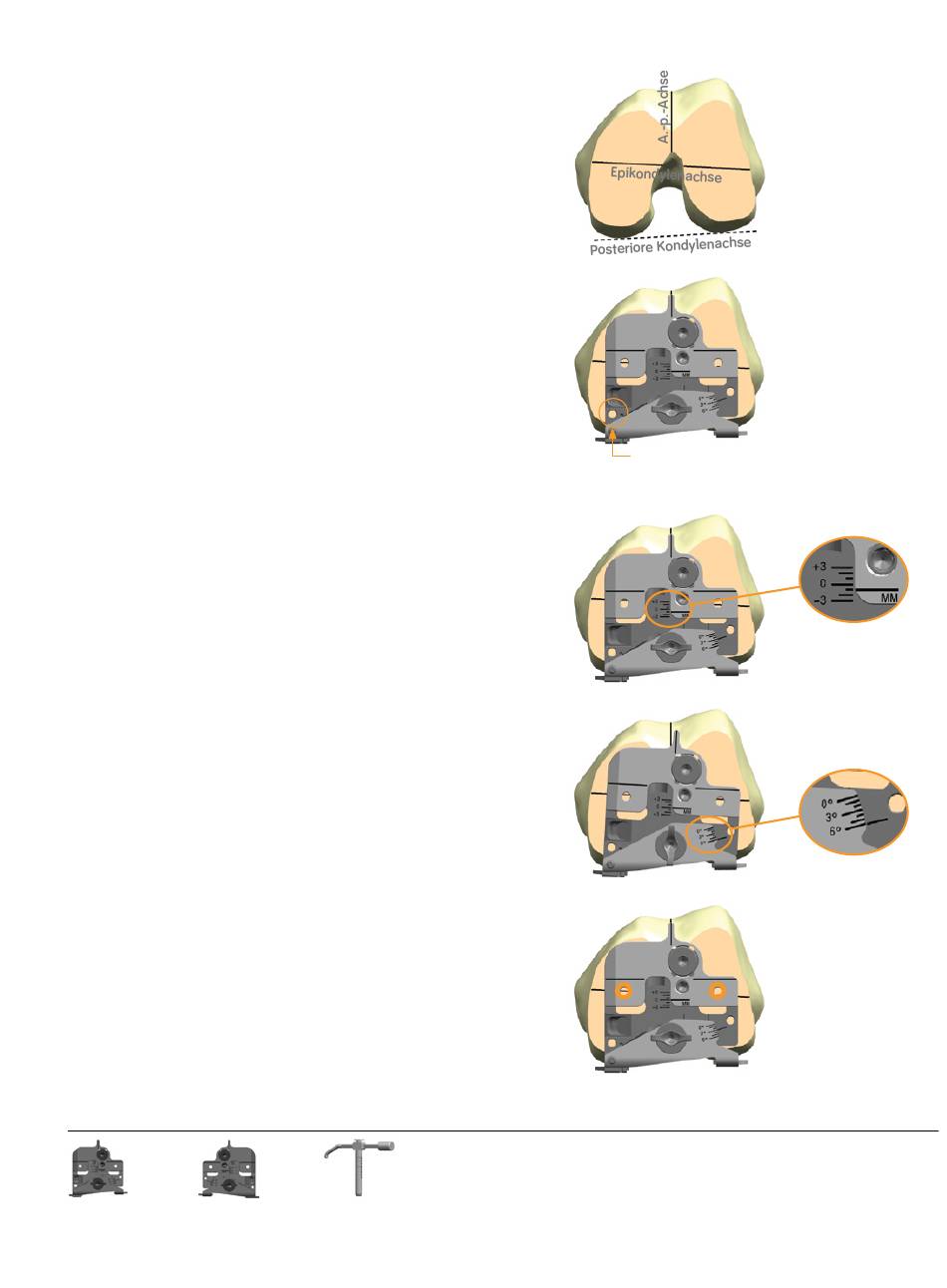

1 Optional A.-p.- und Epikondylenachse auf dem
Femur markieren (Abbildung 11).
2 Die (linke bzw. rechte) JOURNEY™ II DCF
Größenlehre am resezierten distalen Femur
anlegen. Den medialen Anschlag an den
posterioren medialen Kondylus anlegen und die
Größenlehre bündig auf der distalen Resektion
positionieren. Einen 45-mm-SPEED PIN™ mit Kopf
durch das Loch unmittelbar über dem medialen
Anschlag setzen (Abbildung 12). Damit ist die
Größenlehre für die weitere Verwendung gesichert.
Hinweis: Beim Positionieren der Größenlehre kann ein
Griff mit Schnellkupplung nützlich sein.
3 Falls ein Ungleichgewicht zwischen Beugung und
Streckung vorliegt, die Bohrführung entsprechend
entriegeln, verschieben und wieder verriegeln
(Abbildung 13).
Hinweis: Die Bohrführung darf nicht zur anterioren
Referenzierung verschoben werden. Die anteriore
Referenzierung erfolgt, falls gewünscht, mit dem
a.-p.-Schneideblock.
4 Sicherstellen, dass der laterale Anschlag des
Instrumentes am posterioren lateralen Kondylus
anliegt. Zu Beginn das Instrument auf 3°
Außenrotation einstellen. Aus der 3°-Stellung
heraus drehen, wenn eine Anpassung an die a.-p.-
oder Epikondylenachse erwünscht ist oder medialer
und lateraler Beugespalt ausgeglichen werden
sollen (Abbildung 14).
Hinweis: Ein Grad Drehung aus der 3°-Stellung
entspricht jeweils ungefähr 1 mm Abstand vom
lateralen Kondylus (z. B. werden bei 6° weitere
3 mm Implantatmaterial zum lateralen Beugespalt
hinzugefügt).
5 Sobald die gewünschte a.-p.- und
Rotationsausrichtung bezüglich der anatomischen
Orientierungspunkte erreicht ist, durch jedes der
beiden Löcher in der Bohrführung eine ungefähr
1 Zoll (25 mm) tiefe Bohrung anlegen (Abbildung 15).
JOURNEY II
JOURNEY II
TKA Femur-
TKA Femur-
Größenlehre li.
Größenlehre re.
7401-2455
7401-2456
JOURNEY II TKA
Femur-Größentaster
7401-2457
Abbildung 11
Einen 45-mm-SPEED PIN in dieses Loch setzen
Abbildung 12
Abbildung 13
Abbildung 14
Abbildung 15
