SystemAir MAXI Technische Dokumentation Seite 2

Allgemeines
Systemair Kompaktlüftungsgeräte wur-
den speziell entwickelt, um zukünftige
Energieanforderungen zu erfüllen. Sie
zeichnen sich durch sehr geringen
Energieverbrauch (EC-Motoren) sowie
sehr leistungsstarke Wärmeübertrager
aus.
Die Kompaktgeräte-Serie umfasst
leistungsstarke Lüftungsgeräte für
Büroräume, Ladengeschäfte, Kinder-
tagesstätten, Schulen und ähnliche
Einrichtungen. Die Geräte werden
komplett mit Steuerung geliefert.
Nichts leichter als das!
Die Geräte werden voreingestellt,
getestet und montagebereit geliefert.
Schließen Sie das jeweilige Gerät
einfach an die Rohrleitungen an,
schließen Sie die externen Elemente
an, sorgen Sie für Netzanschluss,
stellen Sie die Zeit und die Ventila-
torgeschwindigkeit ein, und schon ist
das Gerät fertig installiert.
Einfacher geht es nicht.
Einfache Wartung
Zur einfacheren Wartung und
Instandhaltung können beide Ven-
tilatoren und der Rotationswär-
meübertrager ausgebaut werden.
Sämtliche Stromkabel verfügen über
Schnellkupplungen – die Ventilatoren
und der Wärmetauscher sind daher
einfach zu entkoppeln.

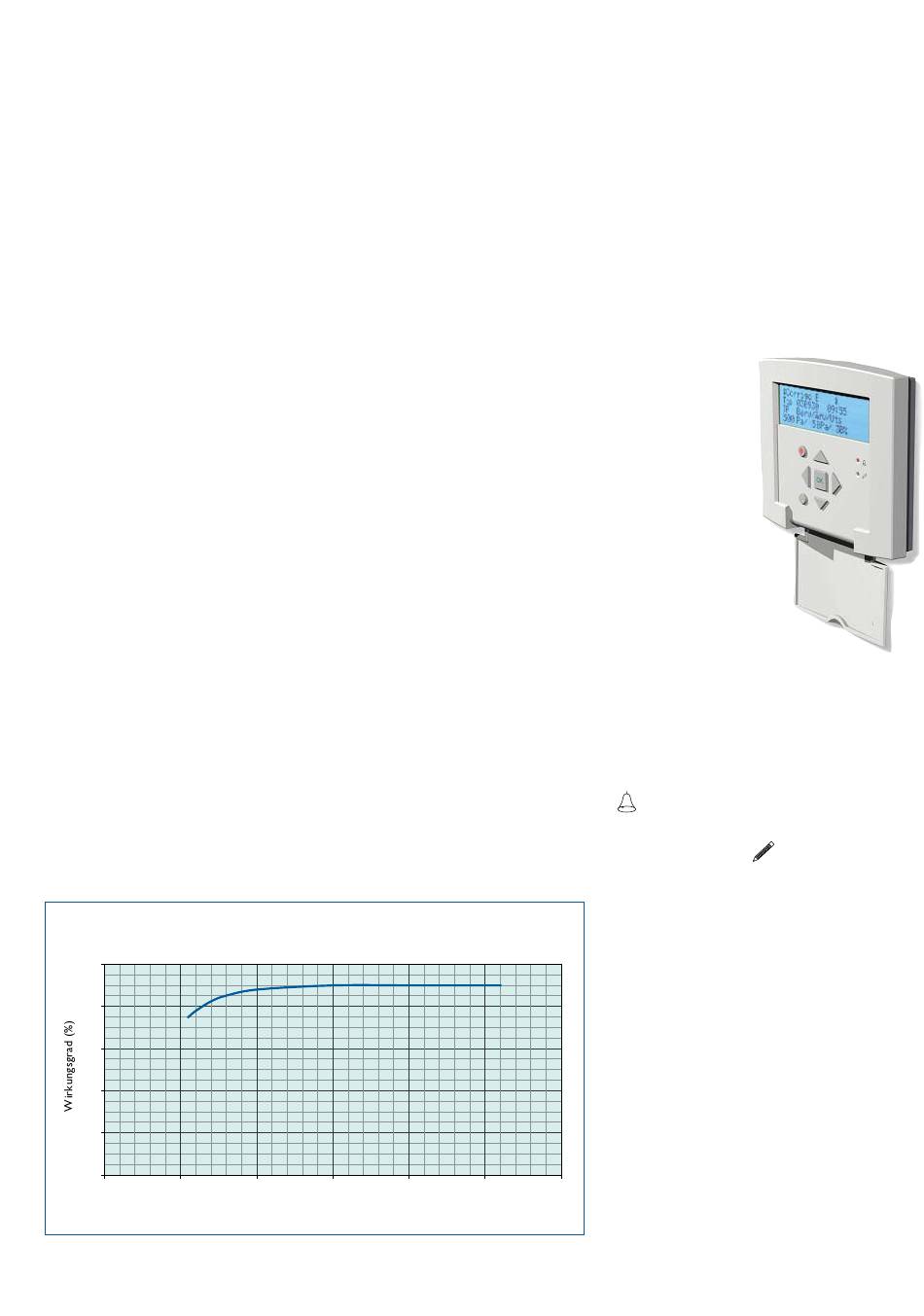

EC-Antriebe
Selbst bei niedriger Geschwindigkeit sehr leistungsstark
100
80
60
40
20
0
0 500 1000
EC Ventilatorantrieb - geräusch-
arm und energiesparend
Im Gegensatz zu Antrieben mit
Transformator oder Frequenzum-
wandler, sind EC-Motoren selbst bei
niedriger Drehzahl sehr leistungs-
stark. Dadurch sind die Geräte sehr
sparsam im Energieverbrauch. Die
EC-Motoren sind sowohl bei hoher
als auch bei niedriger Drehzahl sehr
geräuscharm.
Gemessen im AMCA-zertifi-
zierten Systemair Entwicklungs-
zentrum
Unsere Geräte werden im
Systemair Entwicklungszentrum
gemessen und geprüft. Die Luftmenge
wird gemäß AMCA 210-99 „Lab-
ortests zur Leistungsbeurteilung von
Ventilatoren" gemessen. Die Ge-
räuschwerte werden gemäß AMCA
300-96 „Testanforderungen bei
Geräuschmessungen" gemessen.
1500 2000 2500
Geschwindigkeit (min
Steuerung
Die Kompaktlüftungsgeräte werden
komplett mit Steuerung geliefert,
wobei 10 m Kabel zum Lieferum-
fang gehören. Das Kabel darf nicht
verlängert werden. Die Bedientafel
ist menügesteuert und einfach zu
bedienen. Die Anzeige verfügt über
Symbole für Betrieb und Alarm.
Anzeige
Die beleuchtete An-
zeige hat 4 Zeilen
mit einer Länge von
jeweils 20 Zeichen,
wobei 20 verschie-
dene Sprachen zur
Verfügung stehen.
Die Hintergrund-
beleuchtung ist
normalerweise aus
und schaltet sich
erst ein, sobald eine
Taste betätigt wird.
Die Beleuchtung
schaltet sich nach
einer gewissen Zeit
wieder ab, wenn
keine Einstellungen vorgenommen
werden.
LEDs
Die Alarm-LED ist mit dem Symbol
gekennzeichnet.
Die LED-Leuchte
möglich" ist mit
Symbol gekenn-
Tasten
Sämtliche Funktionen können über
die angezeigten Angaben und die
Tasten auf dem Bedienfeld eingestellt
(konfiguriert) werden.
Zugriffsrechte
Das Menüsystem hat verschiedene
Benutzerebenen. Auf der ersten Ebe-
ne können nur die Temperatur ein-
gestellt und der erweiterte Betrieb
aktiviert werden. Auf der zweiten
Ebene können Alarmmeldungen neu
eingestellt und Einstellungen wie
Uhrzeit/Datum, Wochenprogramm,
3000
Zeit für den erweiterten Betrieb,
)
-1
Filteralarm und weitere Funktionen
vorgenommen werden.
„Eingabe
dem
zeichnet.
2
