KI–90

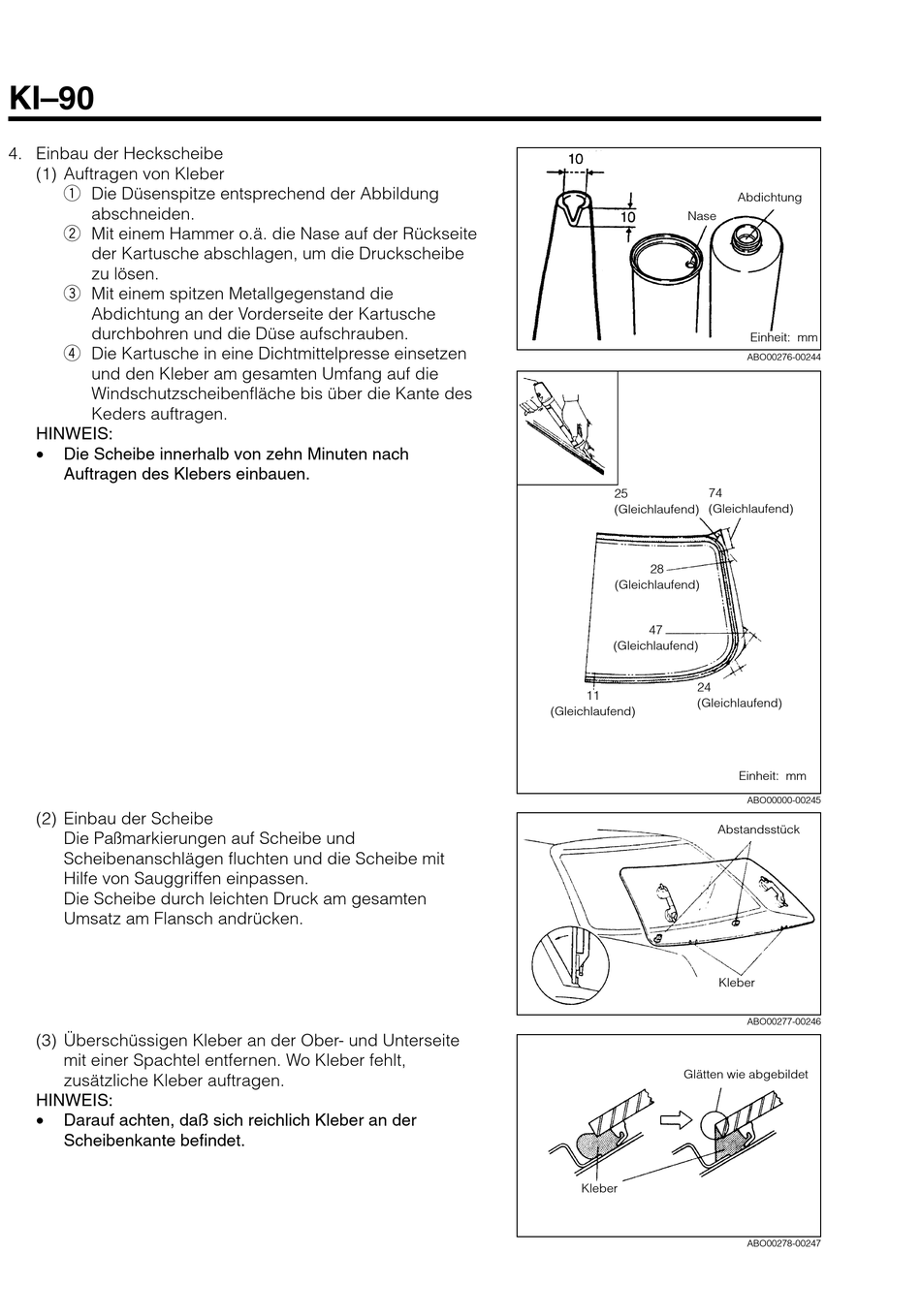

4. Einbau der Heckscheibe
(1) Auftragen von Kleber
q Die Düsenspitze entsprechend der Abbildung
abschneiden.
w Mit einem Hammer o.ä. die Nase auf der Rückseite
der Kartusche abschlagen, um die Druckscheibe
zu lösen.
e Mit einem spitzen Metallgegenstand die
Abdichtung an der Vorderseite der Kartusche
durchbohren und die Düse aufschrauben.
r Die Kartusche in eine Dichtmittelpresse einsetzen
und den Kleber am gesamten Umfang auf die
Windschutzscheibenfläche bis über die Kante des
Keders auftragen.
HINWEIS:
•
Die Scheibe innerhalb von zehn Minuten nach
Auftragen des Klebers einbauen.
(2) Einbau der Scheibe
Die Paßmarkierungen auf Scheibe und
Scheibenanschlägen fluchten und die Scheibe mit
Hilfe von Sauggriffen einpassen.
Die Scheibe durch leichten Druck am gesamten
Umsatz am Flansch andrücken.
(3) Überschüssigen Kleber an der Ober- und Unterseite
mit einer Spachtel entfernen. Wo Kleber fehlt,
zusätzliche Kleber auftragen.
HINWEIS:
•
Darauf achten, daß sich reichlich Kleber an der
Scheibenkante befindet.
Nase
74
25
(Gleichlaufend)
(Gleichlaufend)
28
(Gleichlaufend)
47
(Gleichlaufend)
24
11
(Gleichlaufend)
(Gleichlaufend)
Abstandsstück
Kleber
Glätten wie abgebildet
Kleber
Abdichtung
Einheit: mm
ABO00276-00244
Einheit: mm
ABO00000-00245
ABO00277-00246
ABO00278-00247
